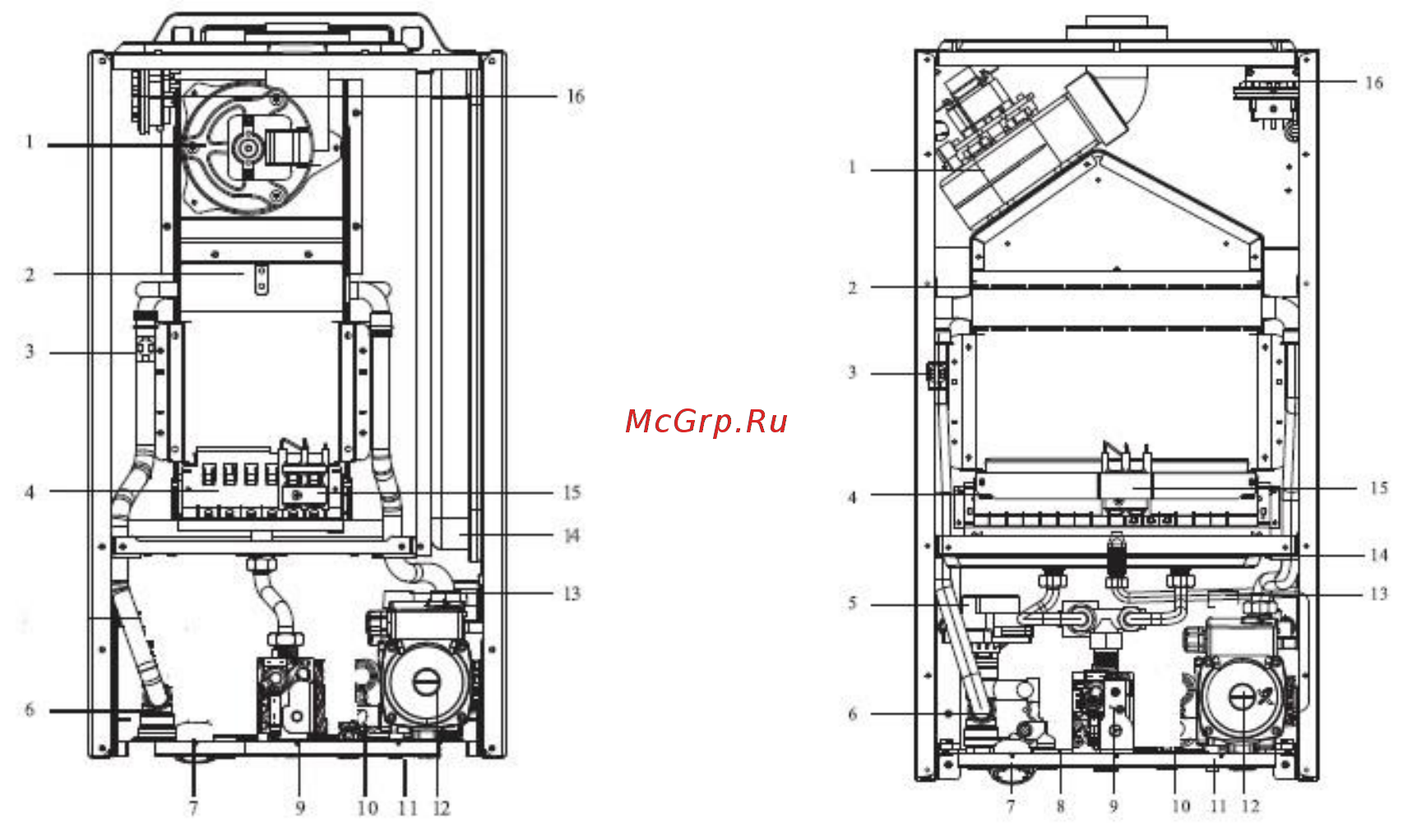

3.6 Внутреннее устройство котла
Рис. 2
1- вентилятор 10- вход холодной воды
2-основной теплообменник 11-сливной кран
3-термостат 12-циркуляционный насос
4-горелка 13-предохранительный клапан
5-электрический трехходовой 14-расширительный бак
клапан 15- иглы розжига и ионизации
6-выход теплоносителя 16-прессостат
(подача)
7-водяной манометр
8-выход теплоносителя в бойлер
косвенного нагрева
9-газовый клапан
