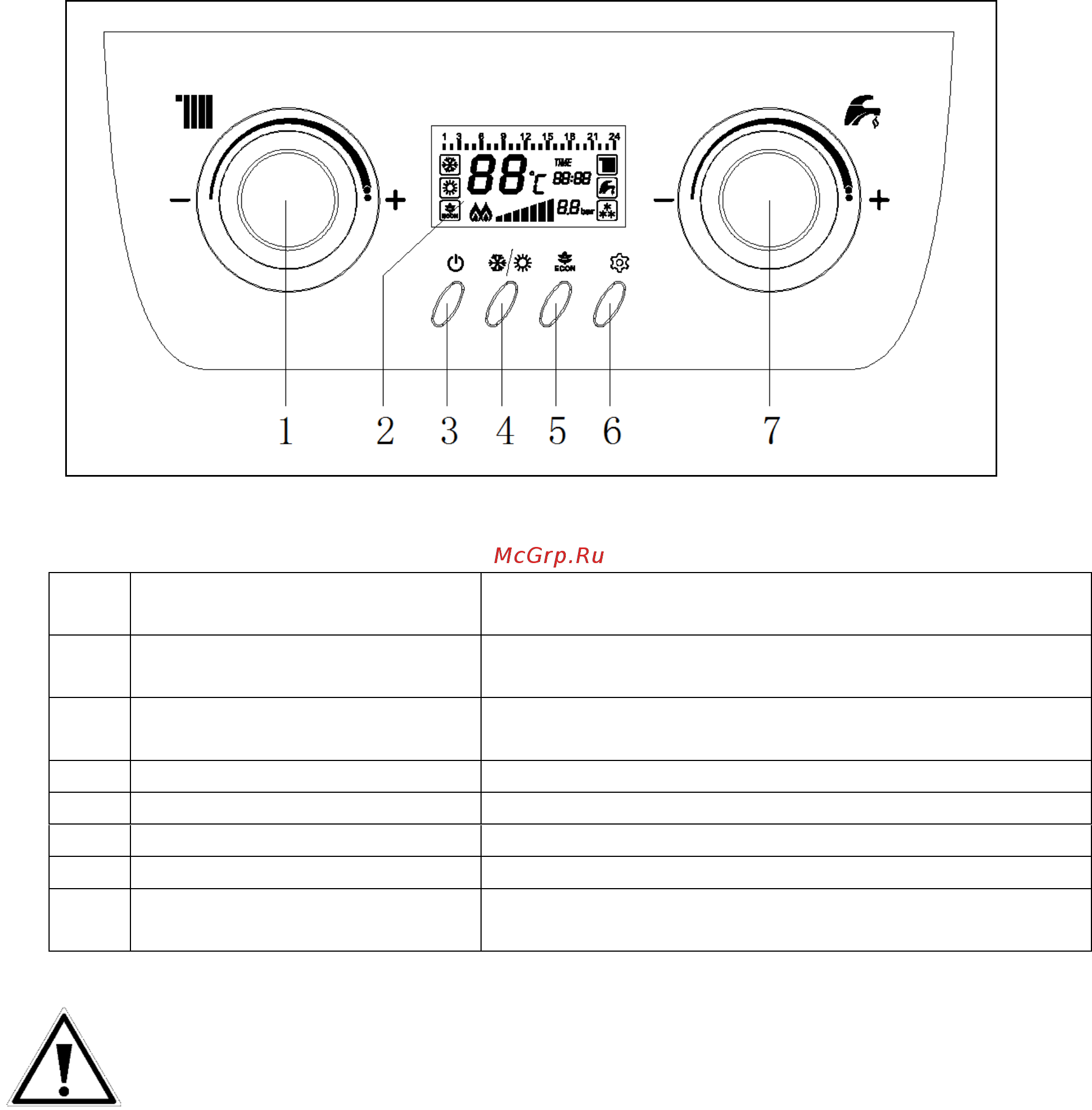

3.9.2 Вид панели управления модели с жидкокристаллическим дисплеем (рис. 5,
табл.4)
Рис. 5
Таблица 4
№
пп
Наименование
Описание функций
1
Поворотная ручка
отопления
Регулирование температуры контура отопления,
регулировка системных параметров
2
Жидкокристаллический
дисплей
Индикация температуры и системных параметров
3
Кнопка Вкл./выкл. изделия
Вкл./выкл. котла
4
Кнопка Зима/Лето
Переключение летнего и зимнего режимов
5
Кнопка «ECON"
Вкл./выкл. режима сбережения энергии «ECON»
6
Кнопка настройки
Установка времени, таймера отопления.
7
Поворотная ручка ГВС
Регулирование температуры ГВС, настройка
системных параметров
ВНИМАНИЕ!
Установку и первый пуск котла разрешается выполнять
только квалифицированному специалисту. Необходимо убедиться в следующем:
а) параметры котла по электропитанию, воде и газу соответствуют имеющимся
системам электро-, водо-, и газоснабжения.
б) установка произведена в соответствии с действующими нормативами.
в) котел правильно подключен к электропитанию и заземлению.
При несоблюдении вышеперечисленных требований гарантия от завода-изготовителя
теряет свою силу.
После монтажа котла, лицо, осуществлявшее установку, обязано убедиться, что владелец
получил гарантийный талон и руководство по эксплуатации, а также всю необходимую
информацию по обращению с котлом и устройствами защиты и безопасности, а также
сделать отметку в Паспорте котла.
4. Монтаж
4.1 Рекомендации по монтажу
