➢ Запрещается установка оборудования вне отапливаемых помещений;

➢ Размещение котла над газовой плитой или кухонной мойкой не

допускается;

➢ Запрещается хранение горючих, легко испаряемых и других летучих

материалов вблизи от газового оборудования;

➢ Установка запорной арматуры на входе и выходе системы отопления,

сливного крана в самой низкой точке системы отопления, газового запорного

крана, упрощают обслуживание оборудования.

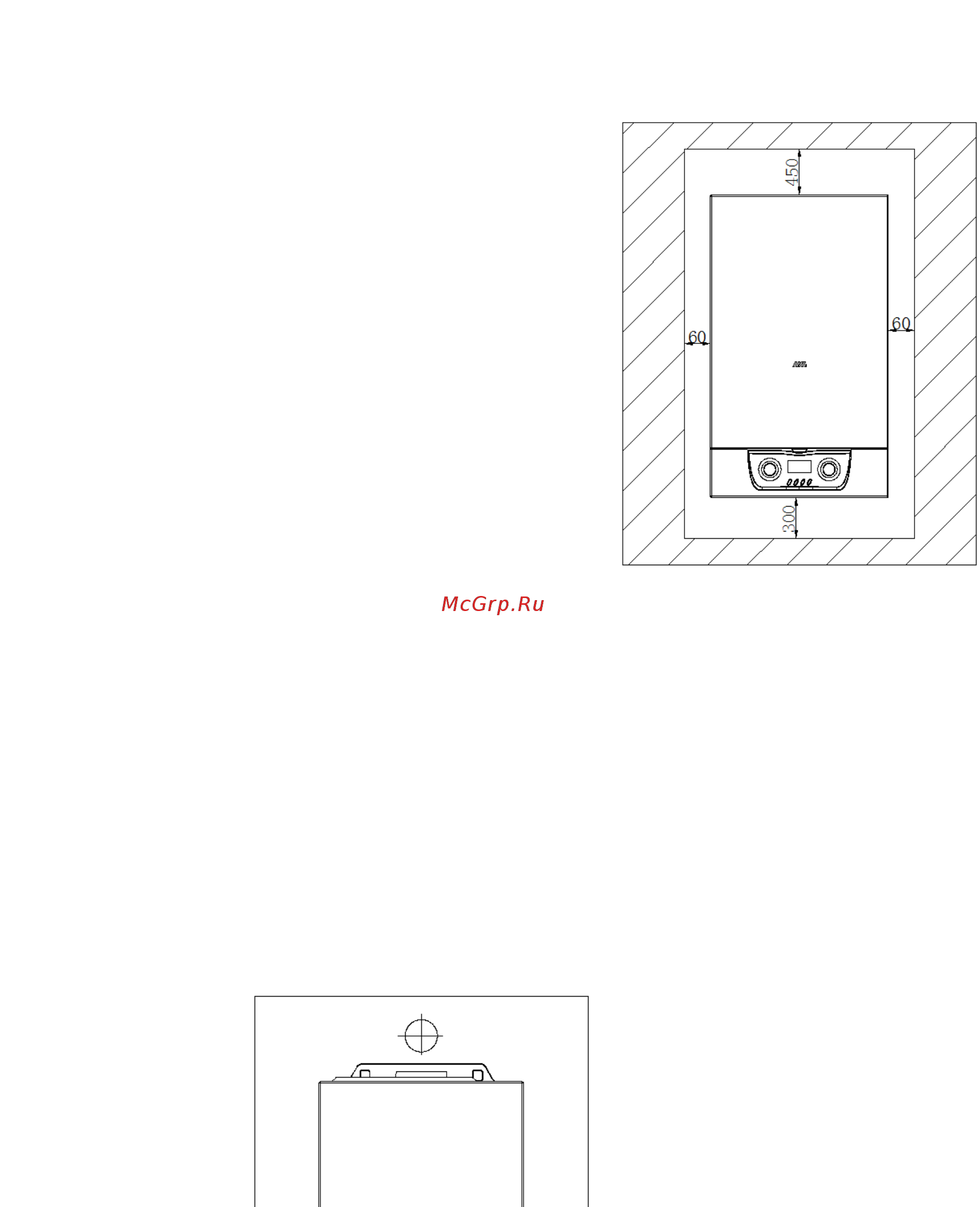

4.5 Минимальные расстояния

Для легкого доступа к котлу при техническом обслуживании следует обеспечить

соответствующие минимально допустимые расстояния (свободное пространство) от

корпуса котла до близлежащих предметов и поверхностей (рис. 6).

Устанавливать котел следует в соответствии с действующими нормами и правилами, а

также в соответствии с требованиями производителя.

Котел устанавливать строго горизонтально в продольном и поперечном направлении

(правильность установки проверить при помощи уровня).

➢ Боковые интервалы: 60 мм

➢ Верхний интервал: 450 мм

➢ Интервал в нижней части: 300 мм

Рис. 6

4.6 Установка подвесной панели

После выбора места для установки котла, на стене бурят отверстия и устанавливают

подвесную панель (рис. 7):

a) используя уровень, на стене отметьте горизонтальную линию

b) подвесную панель выровняйте с линией по горизонтали, установку шаблона

настройте по подвесной панели. Нарисуйте отверстие диаметром 110 мм для

дымохода и 3 отверстия диаметром 8 мм для болтов подвесной панели

с) с помощью дрели просверлите отверстия в намеченных местах, обращая

внимание на то, чтобы отверстие шло перпендикулярно стене

e) далее котел навесьте на подвесную панель (рис. 8)
