15

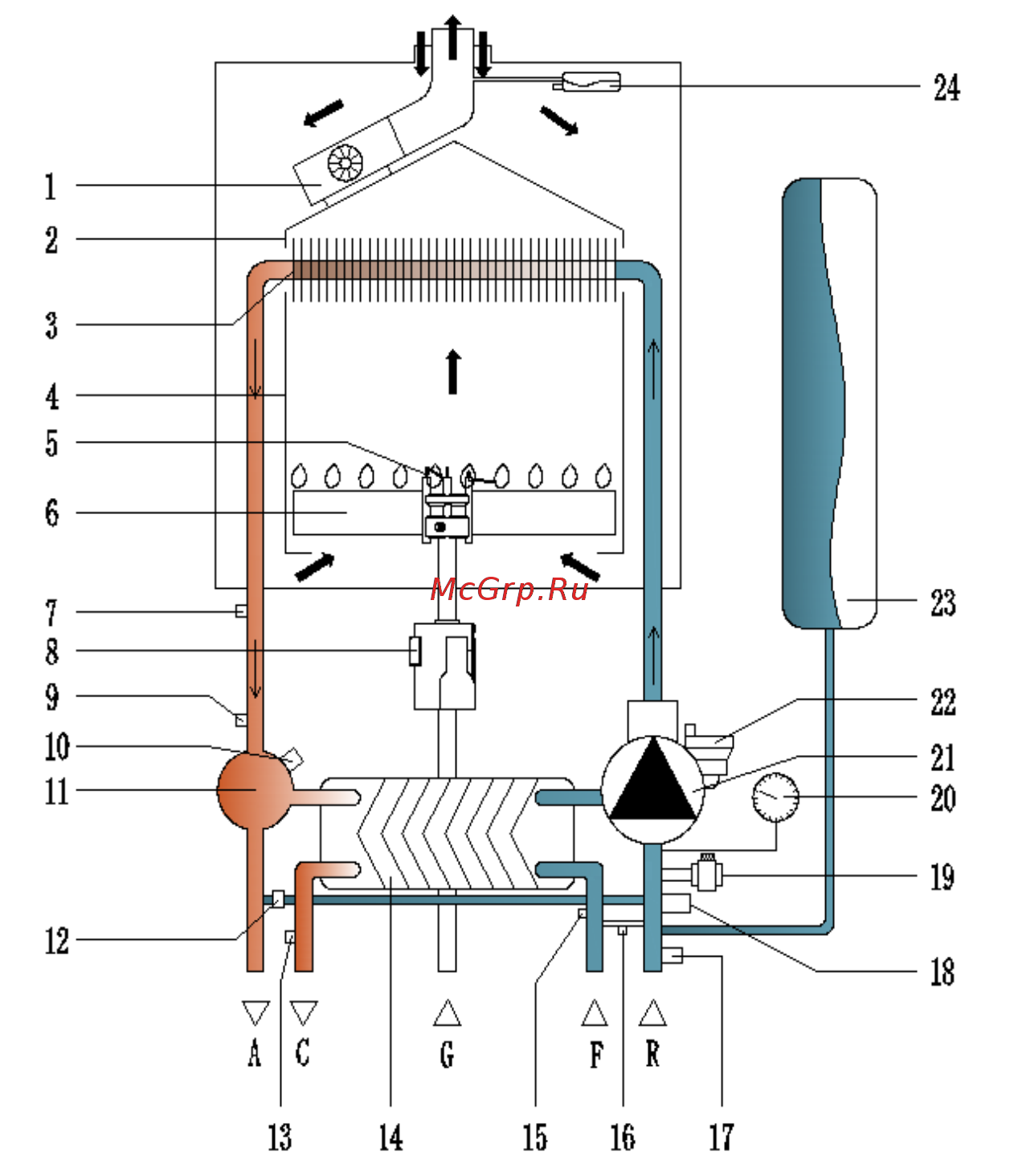

3.7 Схема изделия
3.7.1 Принципиальная схема циркуляции теплоносителя для модели с
пластинчатым теплообменником ГВС (рис. 4)
1-вентилятор
2-дымовой коллектор
3-основной теплообменник
4-камера сгорания
5- иглы розжига и ионизации
6-горелка
7-термостат 95 °C
8-газовый клапан
9-отопление NTC
10-электрический
трехходовой клапан
11-выходной гидроблок
12-перепускной клапан
13-ГВС NTC
14-пластинчатый
теплообменник
15-датчик протока
16-клапан заполнения (подпитка)
17- сливной кран Рис. 4
18-реле давления теплоносителя
19- предохранительный клапан
20- манометр
21-циркуляионный насос
22-автоматический выпускной клапан
23-расширительный бак
24-прессостат
