24
4.7.2 Гидравлические соединения

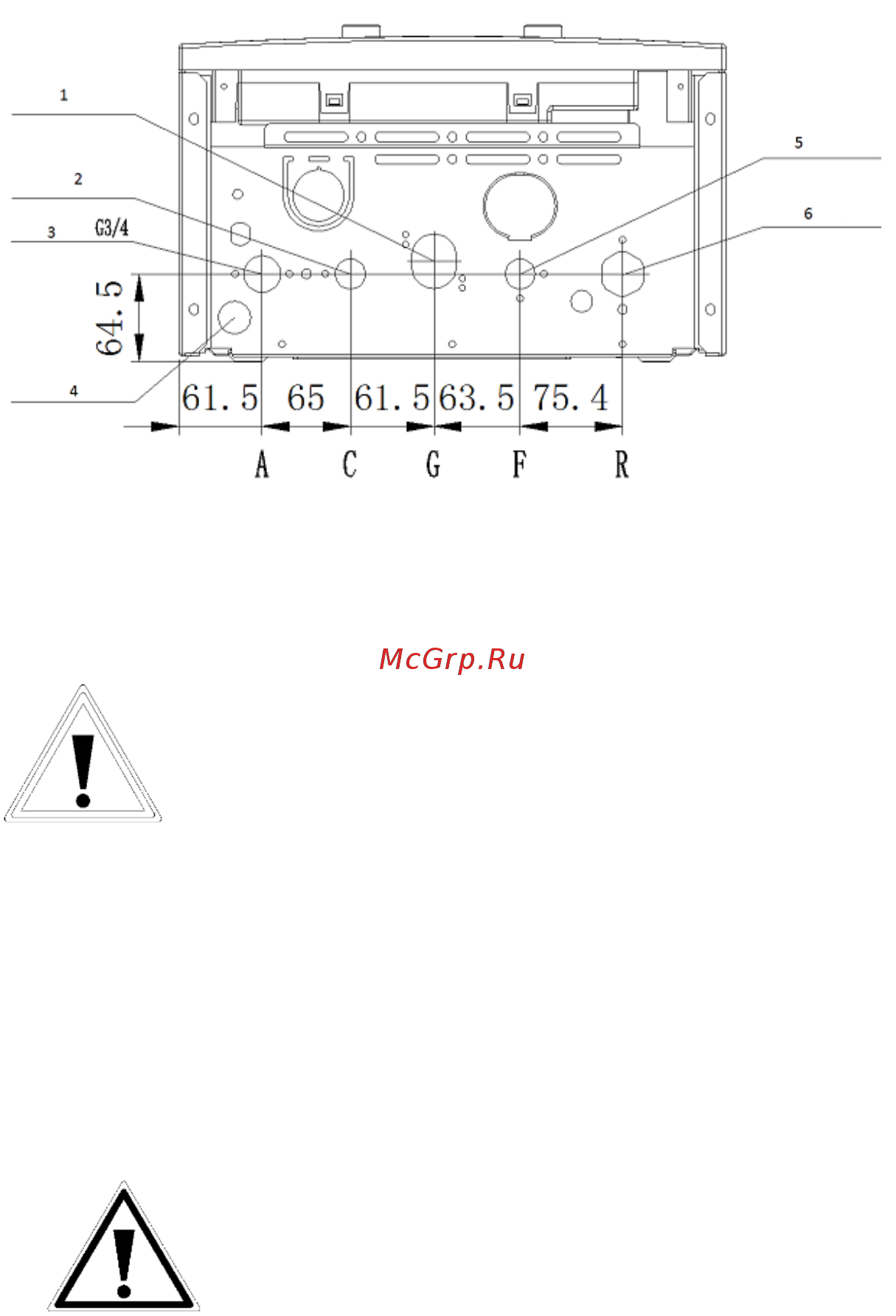

На рисунке 13 показана схема подключения трубопроводов воды и газа к котлу.
Убедитесь, что максимальное давление в водопроводе не выше 0,6 МПа (6 бар); если
выше, необходимо обязательно установить редуктор давления.
Для расчета размеров трубопроводов и нагревательных приборов контура отопления
остаточное давление следует рассчитывать как функцию от требуемого расхода воды,
принимая во внимание характеристику циркуляционного насоса (рис 6).
1- подвод газа G3/4; 2-
патрубок подачи в контур ГВС
G1/2; 3- патрубок подачи в контур
отопления G3/4; 4- трубка слива
предохранительного клапана; 5-
подвод холодной воды; 6- возврат
из контура отопления
Рис.13
ВНИМАНИЕ !
➢ Выход предохранительного клапана обязательно подключить через
штуцер к канализации, но не следует устанавливать запорную
арматуру
на месте выхода.
➢ При избыточном давлении в системе, вода может протекать из
предохранительного клапана, убедитесь, что сливной выход
предохранительного клапана через штуцер присоединен к канализации
Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость
(“грязевик”) на трубе возврата из системы отопления, чтобы туда собирались отложения,
которые могли остаться в системе после очистки.
ВНИМАНИЕ!
Монтаж котла, пуск котла в эксплуатацию, техническое обслуживание и
ремонт котла должны осуществлять только те газовые службы и
организации, которые имеют соответствующие лицензии газовой
компании и профессиональный квалифицированный персонал в
соответствии с действующими стандартами.
4.7.3 Электрические соединения
С целью обеспечения безопасности поручите квалифицированному специалисту
тщательно проверить все электрические соединения котла.
Производитель не несёт ответственности за ущерб, причиненный отсутствием
надлежащего заземления или ненадлежащими параметрами сети электропитания.
Убедитесь, что система рассчитана на максимальную мощность, потребляемую
котлом.
