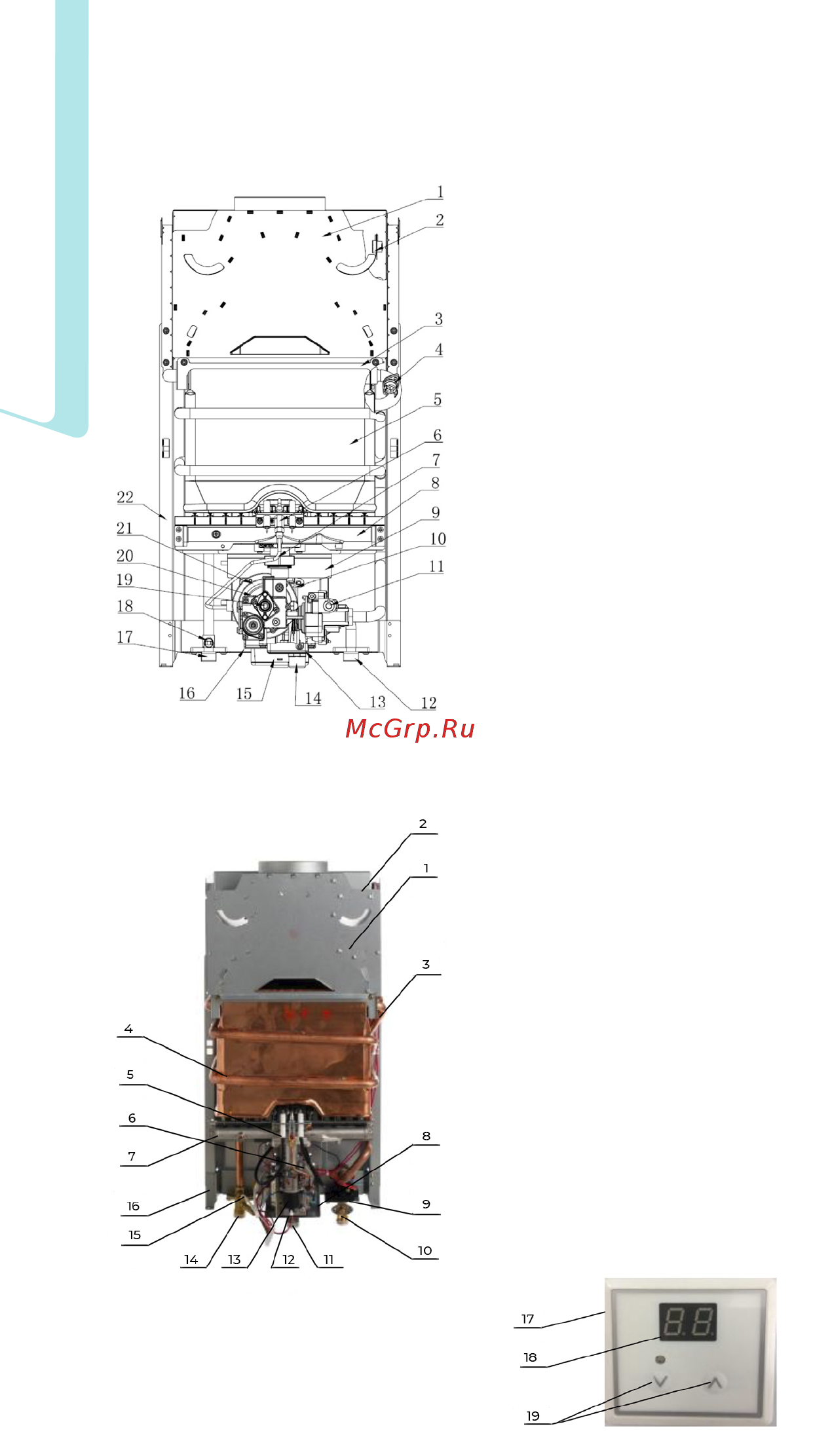

Рис. 1а. Аппарат водонагревательный проточ-

ный газовый бытовой MIZUDO

(модель с механической модуляцией пламени)

– газоотводящее устройство (ГОУ); 2 –

датчик тяги; 3-кронштейн теплообменника; 4

– датчик перегрева воды; 5 – теплообменник;

6 – устрой-ство розжига и контроля пламени;

7 – запальная трубка; 8 – газовая горелка;

9 – крышка блока розжига; 10 – блок розжига;

11 – водяной узел; 12 – вход воды; 13 –

микровыключатель; 14 – вход газа; 15 –

батарейный отсек; 16 – кронштейн клапана; 17

– выход воды; 18 – датчик темпера-туры; 19 –

газовый клапан; 20 – штуцер для за-мера

входного давления газа; 21 – дифферен-

циальный клапан давления; 22 – задняя панель.

Рис. 1б. Аппарат водонагревательный проточ-

ный газовый бытовой MIZUDO

(модель с электронной модуляцией пламени)

1 – газоотводящее устройство (ГОУ); 2 – датчик

тя-ги; 3 – датчик перегрева воды; 4 –

теплообменник; 5 – устройство розжига и

контроля пламени; 6 – запальная трубка; 7 –

газовая горелка; 8 – блок розжига; 9 – датчик

протока; 10 – вход воды; 11 – вход газа; 12 –

батарейный отсек; 13 – газовый клапан; 14 –

выход воды; 15 – датчик температу-ры; 16 –

задняя панель; 17 – дисплей; 18 – электронный

блок управления; 19 – кнопки настройки

температуры горячей воды;
