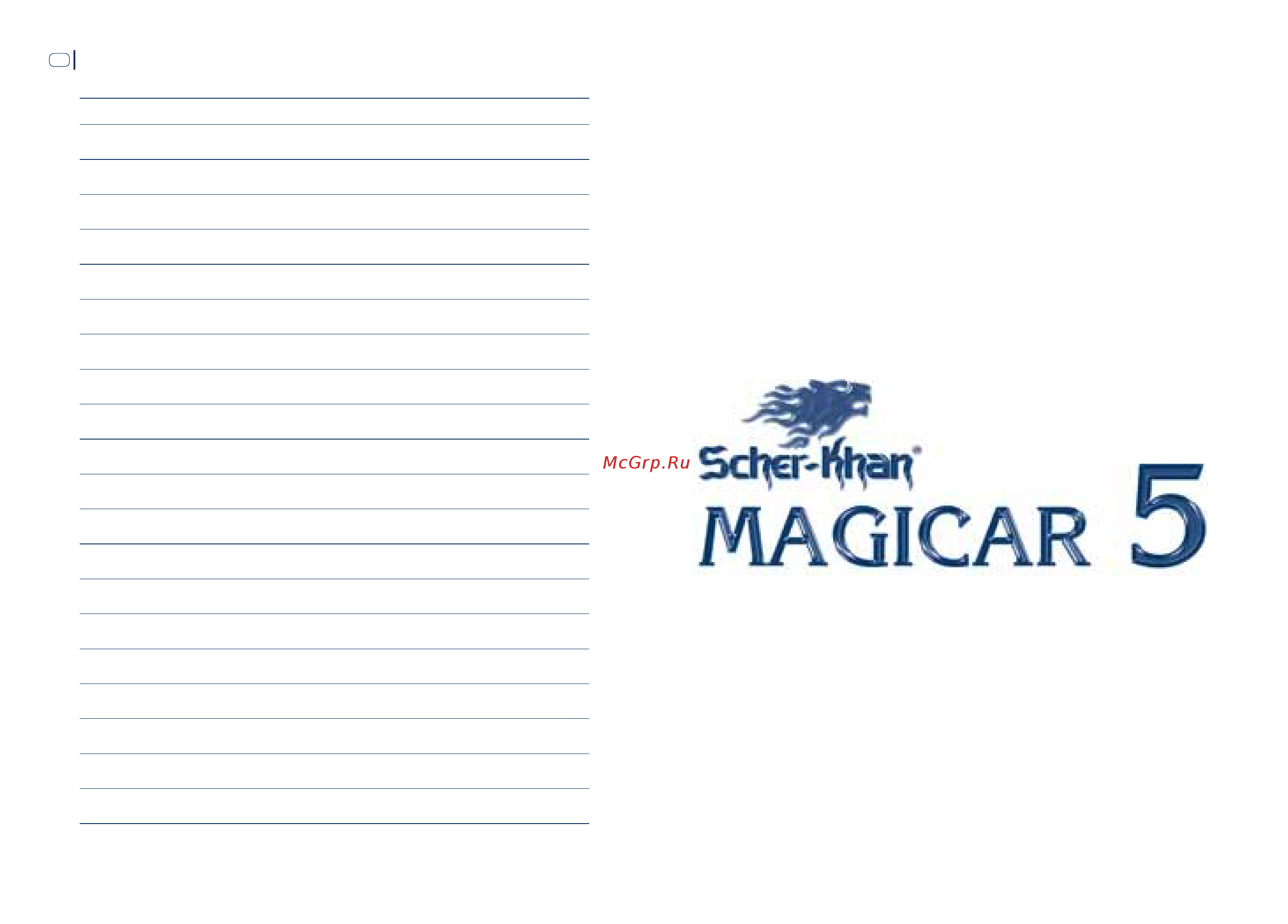

Scher-Khan Magicar 5 Инструкция по установке онлайн
76
РУКОВОДСТВО ПО УСТАНОВКЕ
ДЛЯ ЗАМЕТОК
РУКОВОДСТВО
ПО УСТАНОВКЕ
СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)
Содержание
- Назначение проводов 15
- Вход в режим программирования нажмите одновременно кнопки i iv на 2 сек сирена подаст один короткий сигнал аварийная сигнализация вспыхнет один раз подтверждая тем самым успешное выполнение шага 1 2 три раза коротко нажмите кнопку iii брелока каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации через некоторое время после этого прозвучат три сигнала сирены аварийная сигнализация вспыхнет три раза подтверждая установку заводских значений всех программируемых функций меню 2 21
- Данная программируемая функция имеет два значения 21
- Для установки заводских значений программируемых функций необходимо выполнить два шага 21
- Заводское значение срабатывание зоны предупреждения датчика удара сопровождается миганием аварийной сигнализации 21
- Подробное описание программируемых функций меню 2 21
- Программируемая функция 2 1 световая сигнализация при срабатывании предупредительной зоны датчика удара 21
- Установка всех программируемых функций меню 2 на заводские значения 21
- Эта функция позволяет включать и выключать сигналы аварийной сигнализации сопровождающие срабатывание зоны предупреждения датчика удара 21
- Зелёный белый провод нормально разомкнутый нр контакт 87 внутреннего реле запирания центрального замка автомобиля 15а 22
- Зелёный провод переключающий контакт 30 внутреннего реле запирания центрального замка автомобиля 15а этот провод защищён предохранителем 15а 22
- Зелёный чёрный провод нормально замкнутый нз контакт 87а внутреннего реле запирания центрального замка автомобиля 15а 22
- Вспыхнет один раз подтверждая тем самым успешное выполнение шага 1 2 три раза коротко нажмите кнопку iii брелока каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации через некоторое время после этого прозвучат три сигнала сирены аварийная сигнализация вспыхнет три раза подтверждая установку заводских значений всех программируемых функций меню 1 23
- Если данный датчик управляет включением освещения багажника капота только при включенных габаритных огнях то необходимо применить диодную развязку см схему 10 стр 26 диоды могут быть с максимальным прямым током 1а в схеме можно применить диоды зарубежного производства типа 1n4000 1n4007 или российские аналоги кд243 а ж 23
- Если для программируемой функции 2 20 установлено заводское значение сигналы на данном проводе системой не используются 2 для использования основной функции оранжевого провода программируемая функция 2 20 должна быть установлена в состояние ii в этом режиме данный вход используется для предупреждения владельца о включенных габаритных огнях при постановке системы на охрану что 23
- Жёлтый белый провод нормально разомкнутый нр контакт 87 внутреннего реле отпирания центрального замка автомобиля 15а 23
- Жёлтый провод переключающий контакт 30 внутреннего реле отпирания центрального замка автомобиля 15а этот провод защищён предохранителем 15а 23
- Жёлтый чёрный провод нормально замкнутый нз контакт 87а внутреннего реле отпирания центрального замка автомобиля 15а 23
- Когда система стоит в режиме охраны замыкание чёрного провода на массу вызовет мгновенный переход системы в режим тревоги установите датчики в багажнике и под капотом автомобиля и подключите к ним серый чёрный провод возможно подключение серого чёрного провода к штатному датчику открытия багажника или и капота если они установлены если датчики управляют включением освещения багажника или капота независимо от того включены габаритные огни или нет то применять диодную развязку не нужно 23
- Контактный разъем cn4 белый 23
- Меню программируемых функций 2 удержание кнопок i iv в течение 2 х секунд 23
- Оранжевый провод положительный датчик включенных габаритных огней 23
- Программируемый вход режим его работы задается функцией 2 20 23
- Серый чёрный провод отрицательный датчик капота багажника 23
- Программирование новых брелоков 34
- Программирование функций 35
- Данная программируемая функция имеет три значения 37
- Данная программируемая функция имеет четыре значения 37
- Заводское значение предупреждение об открытой двери отключено 2 предупреждение активируется не более чем на 60 секунд если двери открыты и зажигание включено 3 предупреждение активируется не более чем на 60 секунд если двери открыты и работает двигатель автомобиля 4 предупреждение активируется без ограничения по времени если двери открыты и зажигание включено 37
- Заводское значение при дистанционном отпирании замка багажника система снимается с охраны замки дверей отпираются активируется замок багажника после этого возможен автоматический возврат в режим охраны через 30 секунд если программируемая функция 1 8 имеет значение i или ii 2 при дистанционном отпирании замка багажника система снимается с охраны после активирования замка багажника после этого возможен автоматический возврат в режим охраны через 30 секунд в соответствии с режимом определяемым программируемой функцией 1 8 3 при дистанционном отпирании замка багажника система не снимается с охраны после активирования замка багажника система отключает датчик удара дополнительный датчик датчик капота багажника на 15 секунд если багажник за это время не был открыт то система по истечении 15 секунд снова начнёт отслеживать отключённые датчики если багажник был открыт то система снова начнёт отслеживать отключённые датчики через 15 секунд после того как багажник будет закрыт 37
- Меню программируемых функций 1 удержание кнопок i ii в течение 2 х секунд 37
- Программируемая функция 1 2 позволяет пользователю выбрать длительность предупреждения и условия его включения 37
- Программируемая функция 1 2 предупреждение об открытой двери 37
- Следует отметить что в тех случаях когда вход датчика дверей подключен к лампе освещения салона без диодной развязки и используется плавное 37
- Эта функция позволяет избежать аварийной ситуации при посадке и высадке пассажиров а также в том случае если неплотно закрыта какая либо дверь автомобиля во время движения 37
- Не используется 38
- Подробное описание программируемых функций меню 1 38
- Программируемая функция 1 1 управление замком багажника в режиме охраны 38
- Эта функция позволяет выбрать пользователю снимать систему при отпирании багажника с охраны и отпирать электроприводы замков дверей или нет 38
