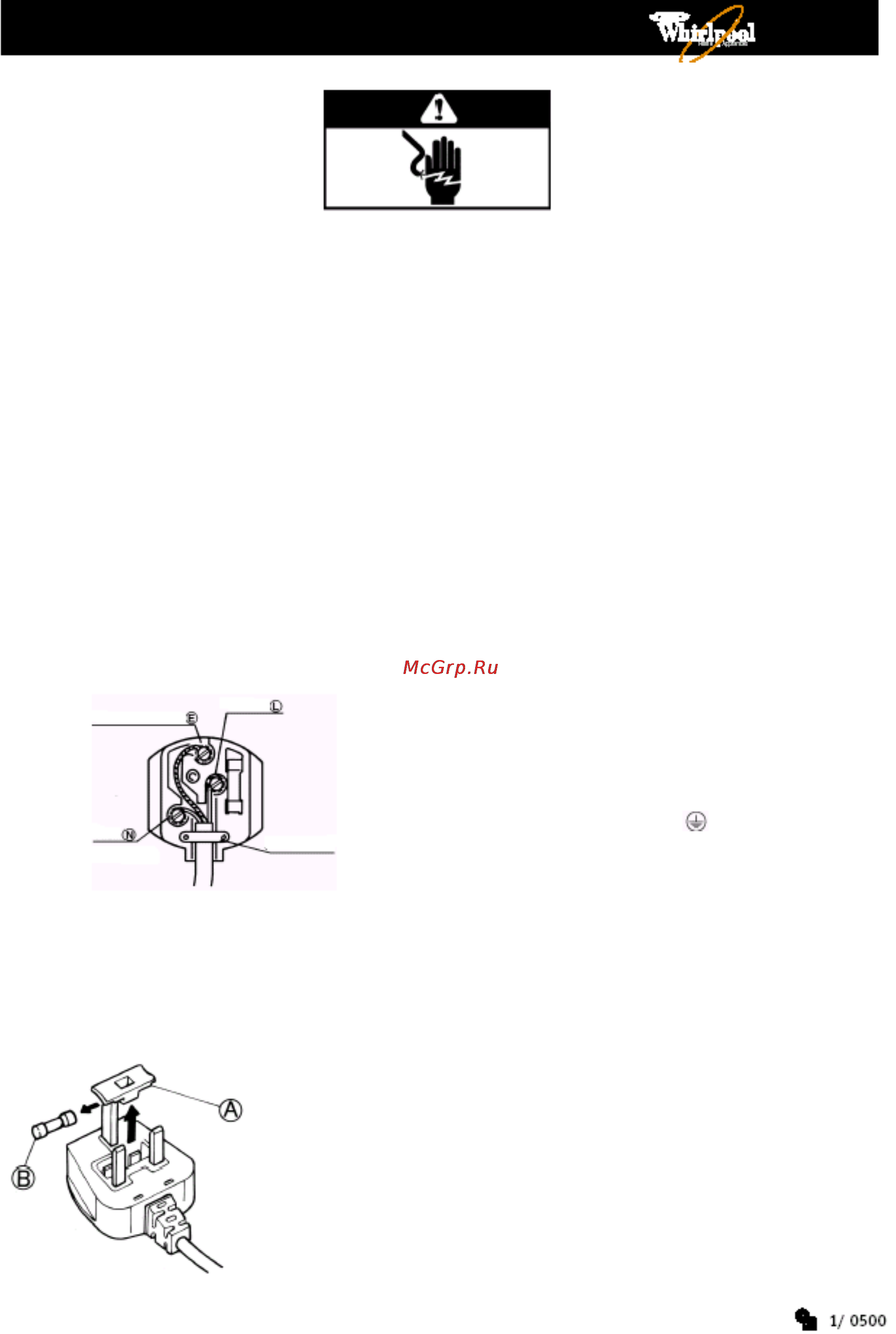

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Не используйте удлинители или тройники.

Электрическое подключение следует выполнять в соответствии с местными нормами.

1) Внимание - прибор должен быть заземлен

Этот прибор обычно оснащается проводом питания со встроенной вилкой, которая специально

установлена на заводе для правильного заземления.

Если вилка не подходит для розетки или же провод питания не имеет вилки, необходимо

установить подходящую новую вилку, следуя инструкциям (2), приведенным ниже.

Непригодную вилку следует отрезать и выбросить (не пытаясь вставить ее в розетку) во

избежание поражения электрическим током.

2) ПОДКЛЮЧЕНИЕ ВИЛКОЙ СО СМЕННОЙ ВСТАВКОЙ – выполняется только

квалифицированным электриком

Провода в кабеле питания окрашены следующим образом:

СИНИЙ – "НЕЙТРАЛЬНЫЙ" ("N")

КОРИЧНЕВЫЙ – "СИГНАЛЬНЫЙ" ("L")

ЗЕЛЕНЫЙ И ЖЕЛТЫЙ – "ЗЕМЛЯ" ("E")

КОРИЧНЕВЫЙ (L)

ЖЕЛТЫЙ И ЗЕЛЕНЫЙ (Е)

СИНИЙ (N) ЗАЖИМ КАБЕЛЯ

Стандартное подсоединение для вилки на 13 А

Для установки новой вилки выполните

следующие действия:

2.1 Полярные вилки (3 штыря,

предохранитель на 13 А в соответствии с

BS 1363A)

а. ЗЕЛЕНЫЙ И ЖЕЛТЫЙ провода необходимо

подключать к клемме, обозначенной буквой

“E” или символом земли , или окрашенной

в зеленый и желтый цвета.

б. СИНИЙ провод следует подключить к

клемме с буквой “N” или окрашенной в синий.

в. КОРИЧНЕВЫЙ провод нужно подключить к

клемме с буквой “L” или окрашенной

коричневым.

2.2) Неполярные вилки (2 штыря с боковым заземлением)

ЗЕЛЕНЫЙ И ЖЕЛТЫЙ провод нужно подсоединить к заземляющему контакту. Два других

провода нужно подключить к двум клеммам, цвет не имеет значения.

5019 108 00255

ЗАМЕНА ПРЕДОХРАНИТЕЛЯ

Если прибор оснащен вилкой BS 1363A 13 А,

нужно использовать только предохранитель

типа A.S.T.A. в соответствии с BS 1362,

выполнив следующие действия:

Снять крышку (A) и вынуть предохранитель (B).

Вставить предохранитель на 13 А.

В с т а в и т ь к р ы ш к у в в и л к у .

Для остальных типов вилок розетка должна

быть защищена предохранителем на 16 А или

размыкателем на щитке распределения.

Напечатано в Италии
