• Single Unit • ! "  #. . • EWAQ-ADVP
1
8
• Hydronic Systems • Single Unit
12
8 (% 
8 - 1 )  -  =#
3TW57536-1A
Q1Dl Прерыватель утечек на землю
TR1 Трансформатор 24 В для PCB
R4T Термистор температуры воды на входе
R3T Термистор температуры хладагента на
стороне жидкости
R1T Водяной теплообменник на выходе
S1L Реле протока
M1P Насос
A2P PCB Пульт дистанционного управления
(внутр.)
A1P Основная PCB
S1M Главный выключатель
FU1 Плавкий предохранитель 3.15A T 250V
FU2 Плавкий предохранитель 5A 250V
X1A,X2A Соединитель
X4A,X5A Соединитель
X7A,X8A Соединитель
X10A,X15A Соединитель
X17A,X18A Соединитель
X19A,X20A Соединитель
E5H Ленточный нагреватель
E6H Ленточный нагреватель (Местная
поставка)
SS2 Микропереключатель
K1M Реле
X3M Контактная пластина
Интерфейс
пользователя
Электропитание
Листовой
металл
(Наружн.) (Выпуск)
(Конденсатор)
см. Прим.6
Примечания:

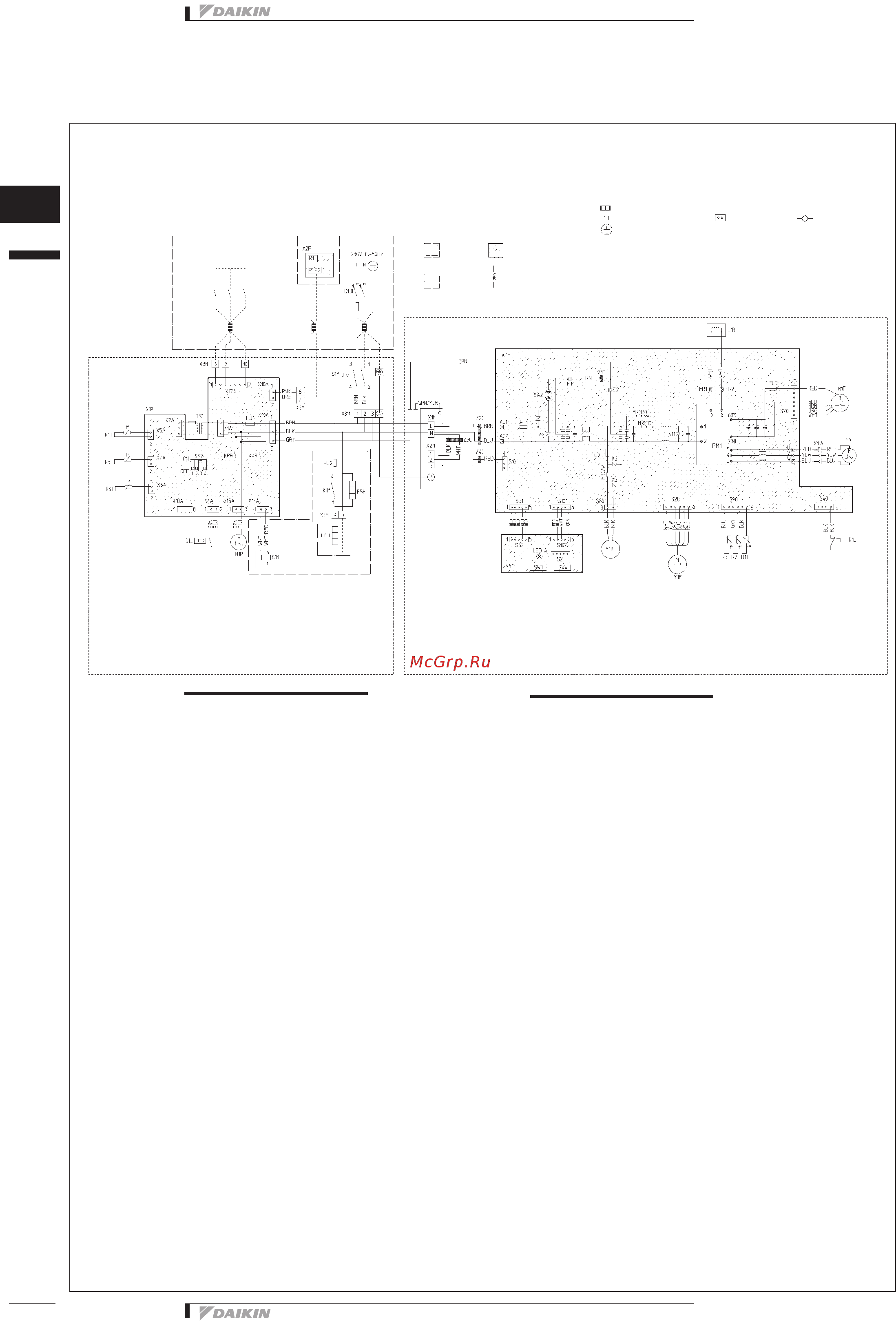

1 Данная электрическая схема относится только к наружному блоку
2
: Местная проводка
3
: Контактная пластина : Соединитель : Клемма
: Защитное заземление
4 Не работать с блоком через короткозамыкающие защитные
устройства Q1L, S1L
5 BLK: Черный / WHT: Белый / RED: Красный / BLU: Синий / PINK: Розовый /
YLW: Желтый /BRN:коричневый / GRY: Серый /GRN:Зеленый /ORG:
Оранжевый / VIO: Фиолетовый
6 Когда функции дистанционного ВКЛ/ВЫКЛ, дистанционного обогрева
и охлаждения не используются, необходимо сделать проволочную
перемычку между клеммами 8, 9 и 10.
Z1C∼Z4C Ферритовый сердечник
X1M,X2M Контактная пластина
Y1E Катушка электронного расширительного
клапана
V2,V3,V5,V6,V11 Варистор
SA2 Поглотитель перенапряжений
FU1 Плавкий предохранитель 30A 250V
FU2 Плавкий предохранитель 3.15A 250V
FU3 Плавкий предохранитель 3.15A 250V
AC1,AC2
U,V,W,X11A Соединитель
E1,E2
HR1,HR2 Соединитель
MRM10,MRM20 Магнитное реле
MRC/W Магнитное реле
R1T∼R3T Термистор
S2∼S102 Соединитель
LED A Контрольная лампа
L Под напряжением
N Нейтраль
SW1 Двухпозиционный переключатель
принудительной работы (SW1)
SW4 Переключатель локальной установки (SW4)
M1C Двигатель компрессора
M1F Двигатель вентилятора
L1R Реактор
Q1L Устройство защиты от перегрузки
PM1 Модуль питания
PCB1,2 Печатная плата
Y1R Катушка реверсивного электромагнитного
клапана
Листовой
металл
Клеммная колодка, крепежная пластина
Доп. обор.
Местная
проводка
PCB
Цвет провода
OP10
(Доп. ленточный нагреватель)
дистанц.
обогрев
охлаждение
Вкл./Выкл.
EWAQ005-007ADVP
EWYQ005-007ADVP
