• Single Unit • ! "  #. . • EWAQ-ACW1
3
7
• Hydronic Systems • Single Unit
42
7 (% 
7 - 1 )  -  =#
Q
Примечания

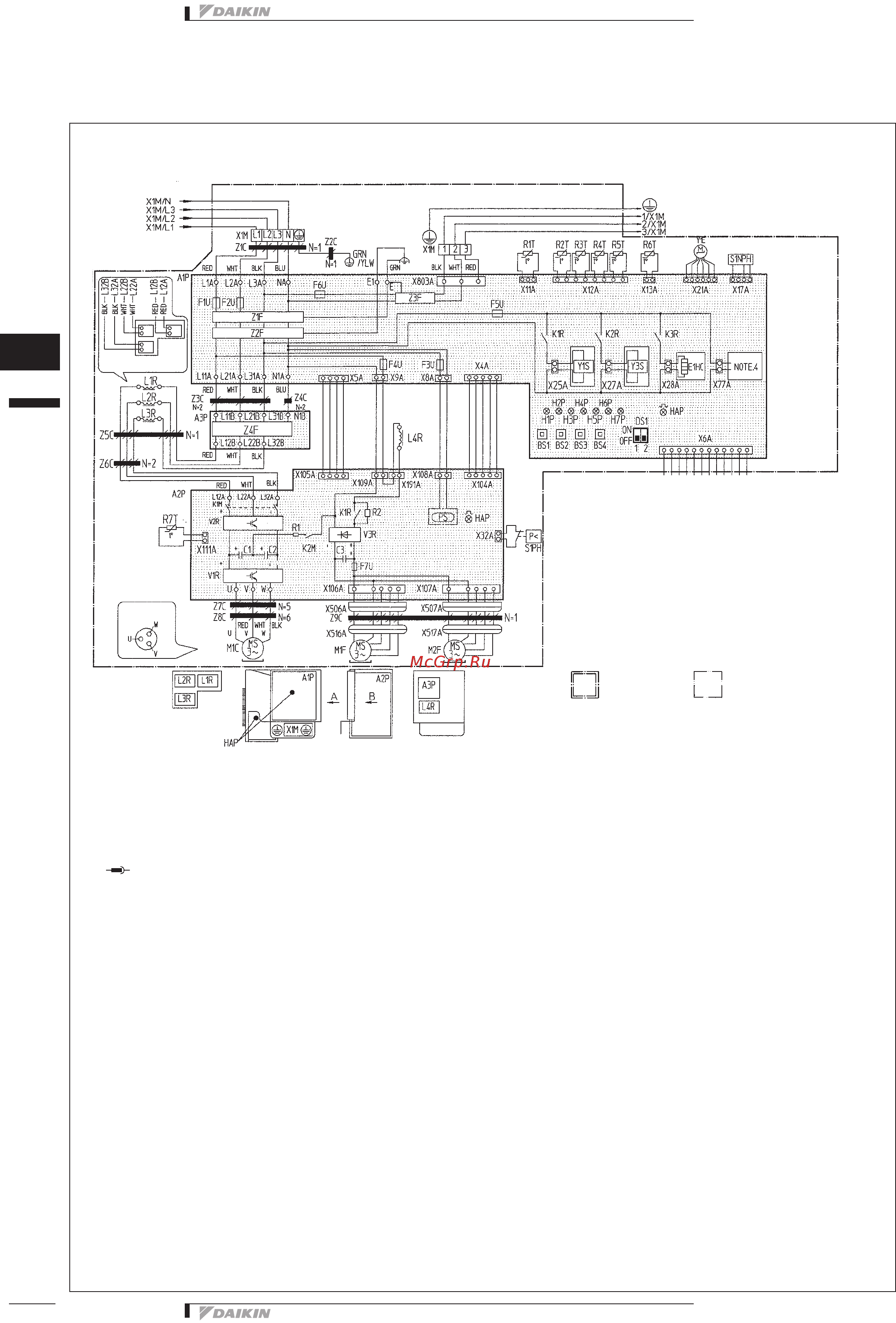

1 Эта схема электропроводки применяется только для
распределительно коробки модуля компрессора
2L:Под напряжением N:Нейтраль g: Местная проводка
3 D : Контактная пластина F : Соединитель
T : Подсоединение R : Защитное заземление (винт)
: Соединитель
p
: Земля без помех G : Клемма
4 НЕ ПРИМЕНИМО
5-
6 Не работать с блоком через короткозамыкающее защитное
устройство S1PH
7 Цвета: BLK: черный, RED: красный, BLU: синий, WHT: белый, YLW: желтый,
ORG: оранжевый, BRN: коричневый, GRN: зеленый
8 Подтвердить установку микропереключателя (DS1) согласно
руководству по эксплуатации. Заводская установка всех
переключателей:’’ВЫКЛ’’.
От гидроблока
SWB
Распределительная коробка модуля
компрессора
Положение
клеммы
компрессора
Блок реактора
Электр. узел компр.
(Положение
элементов)
Доп. обор.
Монтаж проводки
зависит от модели
К распределительной коробку
гидромодуля
(Примечание 4)
Стрелка A Стрелка B
Положение клеммы
реактора
(:$4$&:
(:<4$&:
Примечания
1 Эта схема электропроводки применяется только для
распределительно коробки модуля компрессора
2L:Под напряжением N:Нейтраль g: Местная проводка
3 D : Контактная пластина F : Соединитель
T : Подсоединение R : Защитное заземление (винт)
: Соединитель
p
: Земля без помех G : Клемма
4 НЕ ПРИМЕНИМО
5-
6 Не работать с блоком через короткозамыкающее защитное
устройство S1PH
7 Цвета: BLK: черный, RED: красный, BLU: синий, WHT: белый, YLW: желтый,
ORG: оранжевый, BRN: коричневый, GRN: зеленый
8 Подтвердить установку микропереключателя (DS1) согласно
руководству по эксплуатации. Заводская установка всех
переключателей:’’ВЫКЛ’’.
A1P Печатная плата
A2P Печатная плата (инвертор)
A3P Печатная плата (Противопомеховый
фильтр)
BS1∼BS4 Нажимной кнопочный переключатель
C1∼C4 Конденсатор
DS1 Микропереключатель
E1HC Картерный нагреватель
F1U Плавкий предохранитель (31.5A/250V)
F2U Плавкий предохранитель (31.5A/250V)
F3U Плавкий предохранитель (T 6.3A/250V)
F4U Плавкий предохранитель (T 6.3A/250V)
F5U Плавкий предохранитель (T 6.3A/250V)
F6U Плавкий предохранитель (T 6.3A/250V)
F7U Плавкий предохранитель (T 5.0A/250V)
HAP (A1P) Контрольная лампа (Индикатор
обслуживания - зеленый)
HAP (A2P) Контрольная лампа (Индикатор
обслуживания - зеленый)
H1P∼7P (A1P) Контрольная лампа (Индикатор
обслуживания - оранжевый)
K1M∼K2M Магнитный контактор
K1R (A1P) Магнитное реле (Y1S)
K1R (A2P) Магнитное реле
K2R (A1P) Магнитное реле (Y2S)
K3R (A1P) Магнитное реле (E1HC)
L1R∼L3R Реактор
L4R Реактор (Для двигателя вентилятора
M1C
Э
лектродвигатель
(
Компрессор
)
M1F Электродвигатель (Вентилятор)
(выше)
M2F Электродвигатель (Вентилятор)
(ниже)
PS Включение питания
R1∼R4 Резистор
R1T Термистор (Воздух)
R2T Термистор (Выпуск)
R3T Термистор (Всасывание)
R4T Термистор (Теплообменник)
R5T Термистор (теплообменник
посредине)
R6T Термистор (Жидкость)
R7T Термистор (Ребро)
S1NPH Датчик давления
S1PH Реле давления (Выс.)
V1R-V2R Модуль питания
V3R Диодный модуль
X1M Контактная
пластина (Электропитание)
Y1E Электронный расширительный
клапан
Y3S Электромагнитный клапан
Z1C∼Z9C Противопомеховый фильтр
Z1F∼Z4F Противопомеховый фильтр
Дополнительный соединитель
X6A Соединитель
X77A Сое
д
инитель
7:
EEDRU12-401.pdf 42 19/06/2012 8:59:08
