• Single Unit • ! "  #. . • EWYQ-ACV3
• Hydronic Systems • Single Unit
76
7 (% 
7 - 1 )  -  =#
5
7
EWAQ009-011ACV3
EWYQ009-011ACV3
Наружный блок
К распределительной
коробке блока
компрессора
Интерфейс
пользователя
Только дляEKRP1HB
Доп. обор.
обогрев S3S
охлаждение S4S
Вкл./Выкл.S5S
Только для OP10
(Доп. ленточный
нагреватель)
Выход ав.
сигнала
Охлаждение / обогрев
вывод вкл/выкл
См. Прим.6
Электропитание блок
230V 1N∼50Hz
>>См. Прим. 2<<
От
распределительной
коробки модуля
компрессора
A11P : Основна
я
A12P : Интерф
е
A4P (EKRP1HB) : Дистанц
и
E6H : Нагрева
т
E7H : Нагрева
т
E8H : Ленточн
ы
200W)
FU1 : Плавкий
FU2 : Плавкий
FuS, FuR : Плавкий
сигнализ
а
K4M : реле нас
о
K9M : Реле наг
M1P : Насос
PHC1 : Входной
Q1DI : Прерыв
а
R11T : Термист
о
R13T : Термист
о
жидкост
и
R14T : Термист
о
S1L : Реле пр
о
S12M : Основно
й
S2S : выгода,
с
S3S : дистанц
и
S4S : дистанц
и
S5S : дистанц
и
S2T : нагрева
т
SS1; SS2 : Микропе
TR1 : Трансфо
V1S, V2S : Искрога
ш
X2M : Контакт
н
С
Примечания:

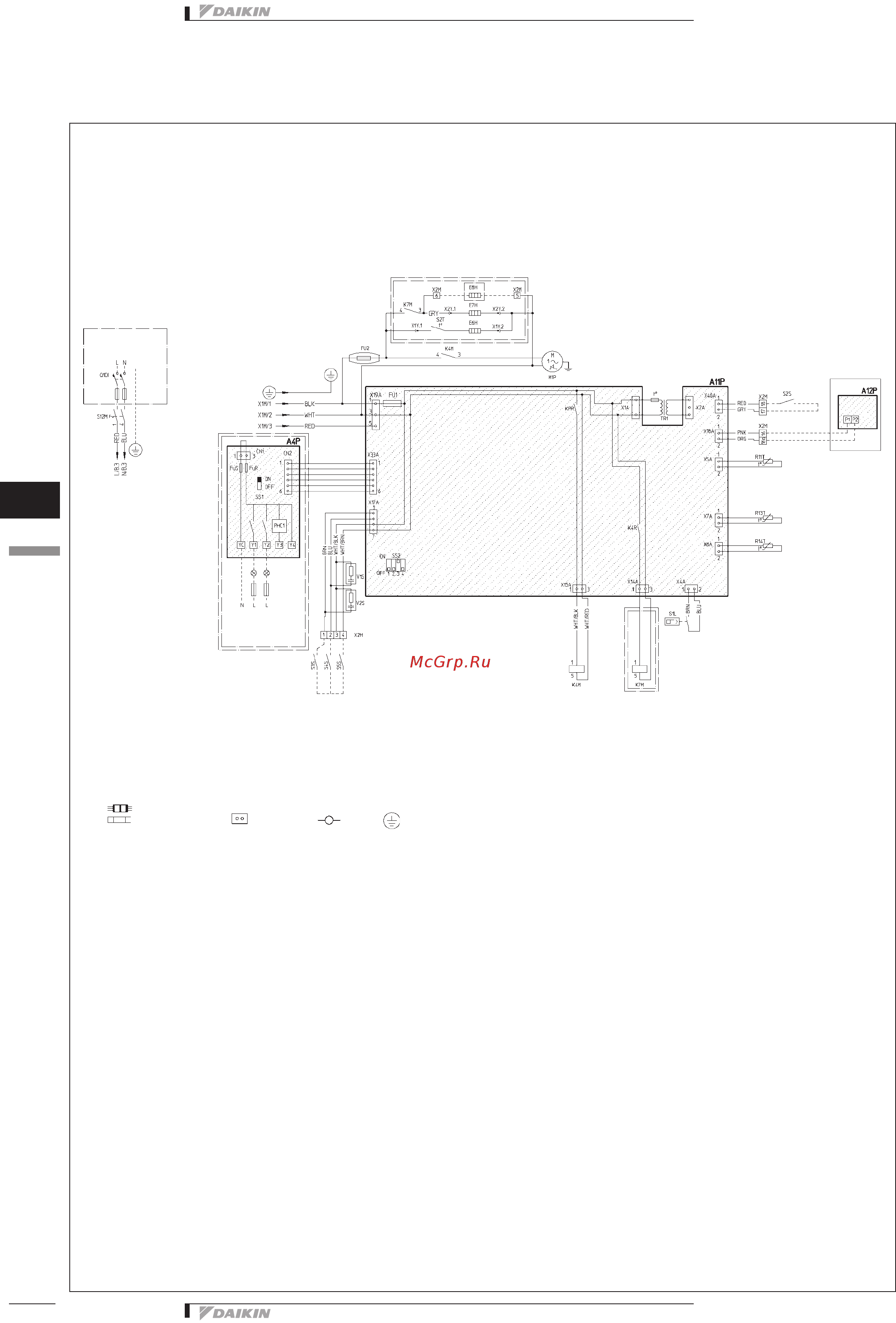

1 Данная монтажная схема относится только к распределительной коробке гидроблока
2
:Местная проводка No/Nc:Норм. разомкн./Норм. замкн.
3
:Контактная пластина :Соединитель :Клемма :Защитное заземление
4
Не работать с блоком через короткозамыкающие защитные устройства.
5
BLK: Черный / WHT: Белый / RED: Красный / BLU: Синий / PINK: Розовый / YLW: Желтый
BRN: коричневый / GRY: Серый / GRN: Зеленый / ORG: Оранжевый / VIO: Фиолетовый
6 Когда функции дистанционного ВКЛ/ВЫКЛ, дистанционного обогрева и охлаждения не используются, необходимо сделать пров
о
перемычку между клеммами 1, 2 и 4.
A11P : Основная PCB
A12P : Интерфейс пользователя PCB
A4P (EKRP1HB) : Дистанционная сигнализация PCB
E6H : Нагреватель расширительного бака
E7H : Нагреватель водопровода
E8H : Ленточный нагреватель (Местная поставка Макс.
200W)
FU1 : Плавкий предохранитель 3,15A T 250V для платы
FU2 : Плавкий предохранитель 5A T 250V
FuS, FuR : Плавкий предохранитель 5A 250V Дистанционная
сигнализация PCB
K4M : реле насоса
K9M : Реле нагревателя
M1P : Насос
PHC1 : Входной контур оптопары
Q1DI : Прерыватель утечек на землю
R11T : Термистор водяного теплообменника на выходе
R13T : Термистор температуры хладагента на стороне
жидкости
R14T : Термистор температуры воды на входе
S1L : Реле протока
S12M : Основной выключатель
S2S : выгода, сигнал тарифа кВт-час
S3S : дистанционный сигнал нагрева
S4S : дистанционный сигнал охлаждения
S5S : дистанционный сигнал ВКЛ/ВЫКЛ
S2T : нагреватель расширительного бака термостата
SS1; SS2 : Микропереключатель
TR1 : Трансформатор 24 В для PCB
V1S, V2S : Искрогашение 1, 2
X2M : Контактные полоски
X1-2Y : Соединитель
(:$4$&9
(:<4$&9
7:%
EEDRU12-401.pdf 76 19/06/2012 8:59:14
