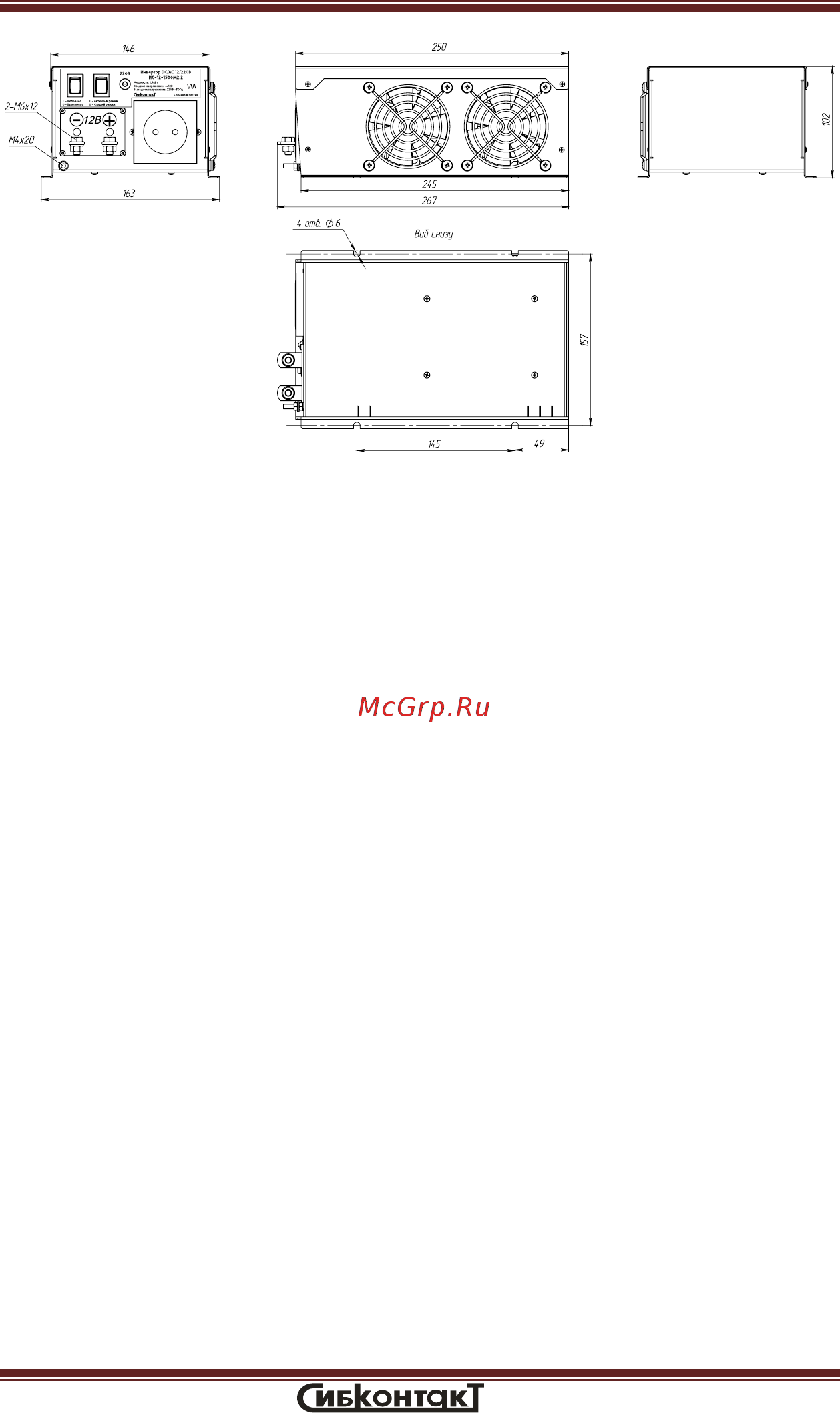

Рисунок 1.6 –ИС-12-1500М2.2

6 Устройство и принцип работы

Инверторы базовой модели: 6.1

состоят из корпуса с размещёнными внутри платами инвертора, входных 

проводов для подключения к аккумулятору 12/24В.

корпус состоит из металлической крышки-кожуха и основания, соединенных 

винтами.

входные провода (1×16мм2) медными наконечниками с помощью болтов 

присоединены к клеммам инвертора; провода различаются по цвету: для

подключения к положительному контакту аккумулятора – цвет красный, к

отрицательному - черный.

обозначение полярности «+» и «-» также указано на табличке возле клемм 

инвертора.

Вход и выход инвертора имеют гальваническую развязку. 

Инвертор имеет вентиляторную систему принудительного воздушного 6.2

охлаждения. Вентиляторы начинают работать сразу после включения инвертора и через

некоторое время вращение вентиляторов прекращается (тестовый режим), далее

включение вентиляторов происходит при температуре радиатора (внутри корпуса) выше

40ºС. Скорость вращения вентиляторов автоматически регулируется и зависит от

температуры радиатора.

На лицевой панели инвертора расположены: 6.3

выходная розетка 220В; 

общий выключатель (1 – Вкл, 0 – Выкл); 

индикатор напряжения 220В (показывает наличие напряжения 220В на розетке 

инвертора);
