ПН4-70-54 / АБМС.ПН4.029.100 РЭ / v.1.3 / 08.04.2020

5 Устройство и принцип работы

Преобразователь напряжения ПН4-70-54 состоит из 5.1

 Корпуса с размещённой внутри платой преобразователя.

 Корпус состоит из металлического кожуха и основания, в роли которого выступает

алюминиевый радиатор, соединенных винтами.

 Крепежные пластины преобразователя развернуты наружу и не выступают за габарит

устройства.

 Клеммные колодки и тумблер «утоплены» в корпус устройства.

 Вход и выход преобразователя имеют гальваническую развязку.

На верхней части металлического кожуха изделия расположены: 5.2

 Входная двухконтактная клеммная колодка (контакт положительного полюса

источника постоянного напряжения «+70В»; контакт отрицательного полюса

источника постоянного напряжения «–70В»).

 Три выходных двухконтактных клеммных колодки (контакт положительного полюса

нагрузки «+54 В»; контакт отрицательного полюса нагрузки «–54 В»).

 Винт заземления;

 Тумблер ВКЛ/ВЫКЛ;

 Световые индикаторы.

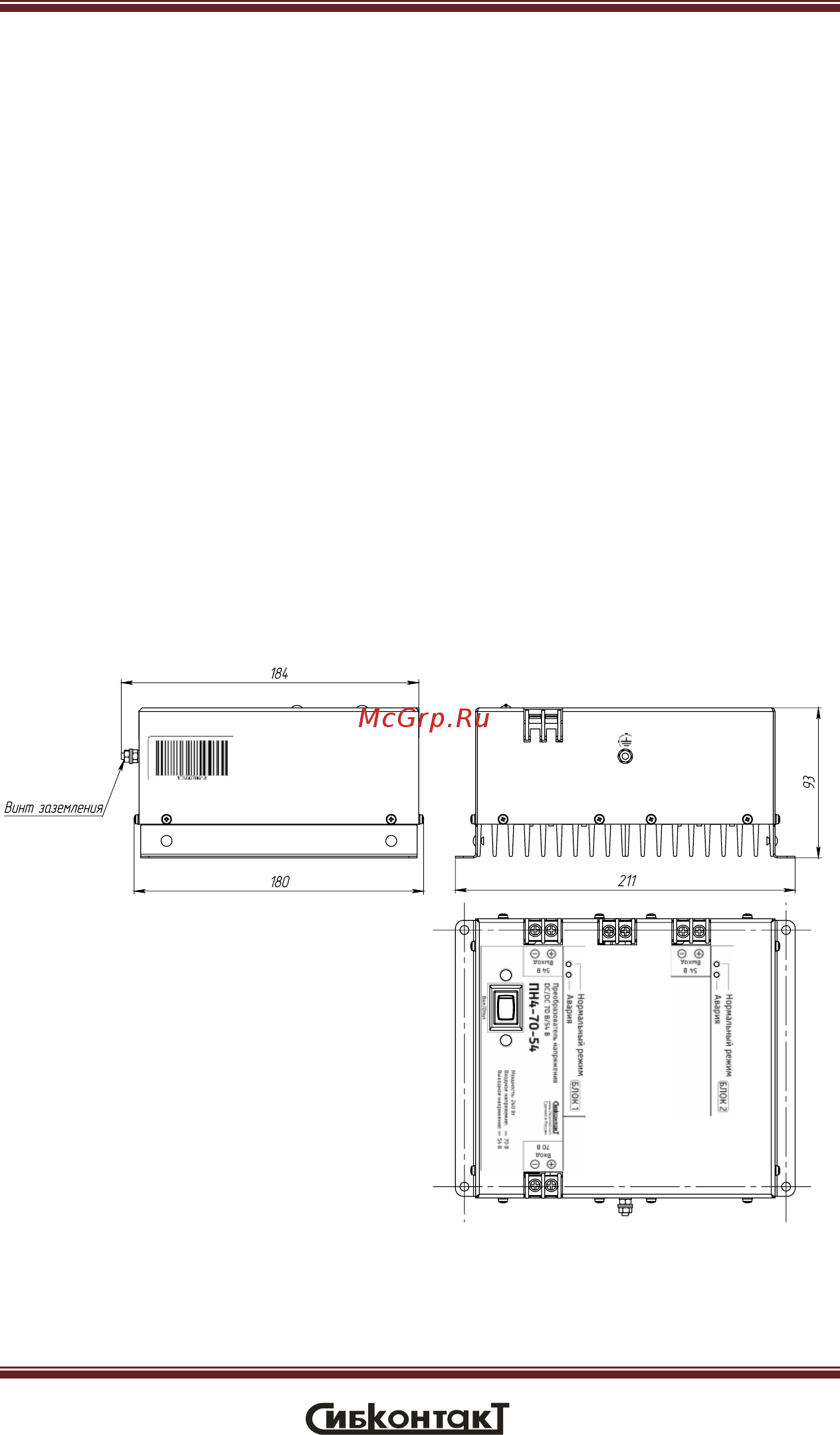

Внешний вид ПН4-70-54
