ПН4-70-12+54 / АБМС.ПН4.037.100 РЭ / v.1.3 / 28.04.2020

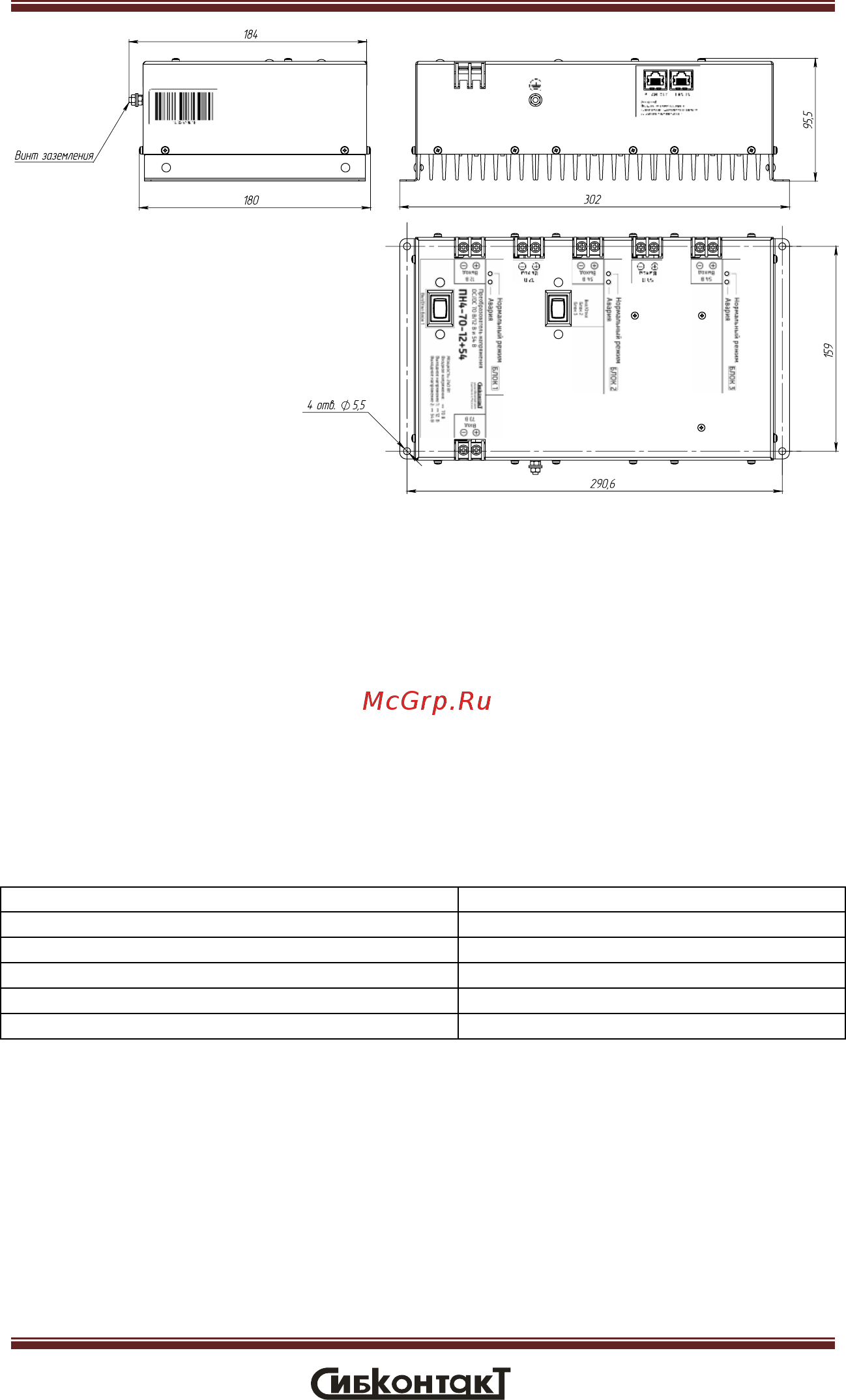

Рисунок 1 Внешний вид преобразователя

Защита при выходе входного напряжения за пределы рабочего диапазона ра-5.8

ботает следующим образом:

- при повышении входного напряжения свыше верхней границы рабочего диапа-

зона конвертор выключается и автоматически включается при снижении входного

напряжения ниже уровня автоматического перезапуска после выключения по

повышенному входному напряжению;

- при понижении входного напряжения ниже нижней границы рабочего диапазо-

на конвертор выключается и автоматически включается при повышении входного

напряжения выше уровня автоматического перезапуска после выключения по понижен-

ному входному напряжению.

Преобразователь имеет световую индикацию (табл. 4.1). На маркировке пре-5.9

образователя обозначено к какому блоку относится индикация (Блок 1: Ава-

рия/Нормальный режим; Блок 2: Авария/Нормальный режим).

Наличие выходного напряжения канала 12В

Горит зеленый светодиод

Наличие выходного напряжения канала 54В

Горит зеленый светодиод

Короткое замыкание/перегрев канала 12В

Мигает красный светодиод «Авария»

Короткое замыкание/перегрев канала 54В

Мигает красный светодиод «Авария»

Перегрузка канала 12В

Мигают зеленый и красный светодиоды

Перегрузка канала 54В

Мигают зеленый и красный светодиоды

6 Меры безопасности

Подключение, обслуживание и ремонт преобразователя должны проводиться с 6.1

обязательным соблюдением всех требований техники безопасности при работе с электри-

ческими установками до 1000 В, а также всех указаний настоящего Руководства.

Не допускается эксплуатация преобразователя при поврежденном корпусе, 6.2

нарушенной изоляции проводов и зажимов, это может вызвать короткое замыкание и при-

вести к травмам, ожогам, стать причиной пожара.
