ПН4-110-75М3 /АБМС.ПН4.034.100 РЭ/v1.2/08.04.2020

Таблица 2 Управление преобразователем

Состояние органов управления

Состояние

преобразователя

Тумблер

включения/выключения

Внешний сухой контакт, подключение к

разъему «Внешний сигнал выключения»

«Выкл»

Не имеет значения

выключен

«Вкл»

замкнут

включен

«Вкл»

Разомкнут – с момента размыкания

прошло менее 5 минут

включен

«Вкл»

Разомкнут – с момента размыкания

прошло более 5 минут

выключен

Охлаждение преобразователя пассивное – отсутствует вентилятор охлаждения. 4.4

Преобразователь включается только после достижения температуры внутри его 4.5

корпуса ≥ -10

С.

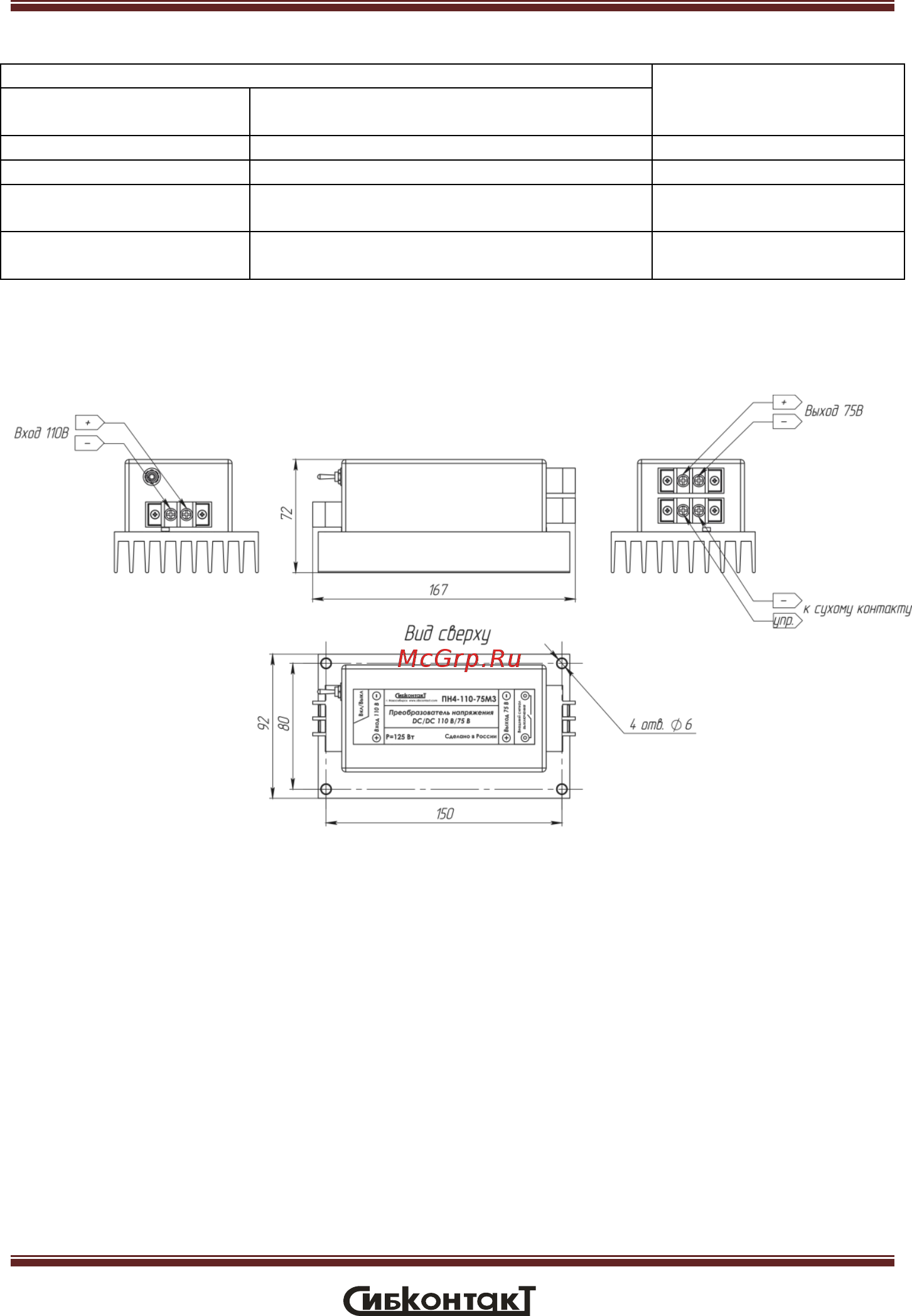

Внешний вид ПН4 -110-75М3

Примечание: цепь разъема «Внешний сигнал выключения» имеет гальваническую связь с

«Входом 110В», положение отрицательного полюса разъема «Внешний сигнал выключения»

совпадает с положением отрицательного полюса разъема «Выход 75В», указанного на этикетке.

5 Меры безопасности

Преобразователь должен быть защищен от прямого воздействия горюче-смазочных 5.1

материалов, агрессивных сред и воды.

Эксплуатация преобразователя должна осуществляться при исправном 5.2

электрооборудовании транспортного средства.

При проведении сезонного обслуживания необходимо проверить присоединение 5.3

проводов к преобразователю, а так же проверить отсутствие перетирания проводов.
