ПН4-110-54 / АБМС.ПН4.014.100 РЭ / v.1.2/28.04.2020

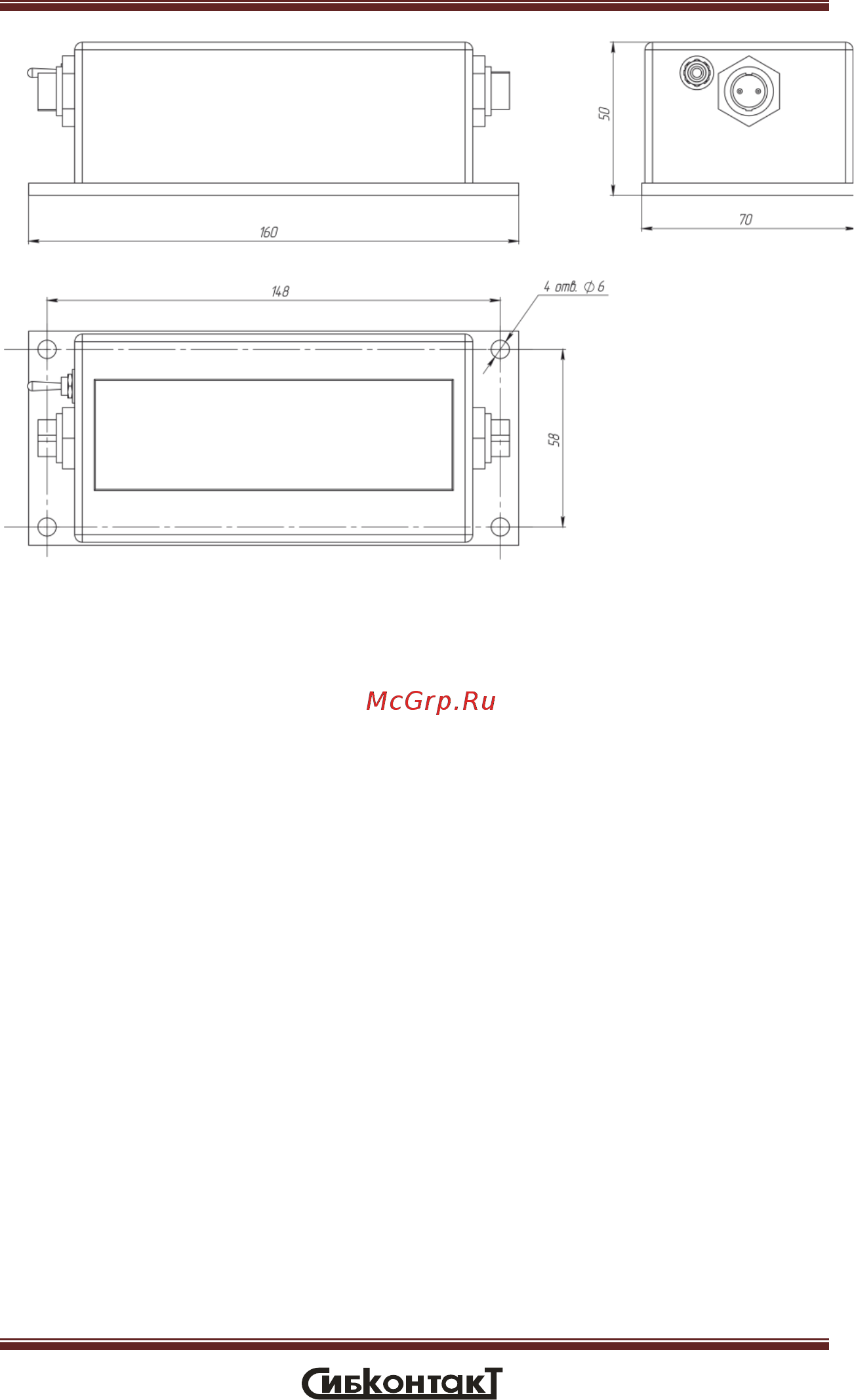

Рисунок 1 Внешний вид преобразователя

Преобразователь имеет гальваническую развязку между входом и выходом, 4.3

между входом и корпусом, между выходом и корпусом.

Преобразователь имеет встроенные защиты: 4.4

тепловая защита; 

от короткого замыкания; 

от перегрузки; 

предохранитель по входу. 

Тепловая защита – защита от перегрева, причиной которого может быть экс-4.5

плуатация в режиме перегрузки и (или) при повышенной температуре окружающей среды.

При достижении температуры основания ≈70ºC происходит срабатывание защиты и от-

ключение преобразователя, после остывания происходит автоматический перезапуск пре-

образователя. Для обеспечения номинальной выходной мощности в длительном режиме,

необходим дополнительный отвод тепла от пластины основания.

Защита от короткого замыкания на выходе работает следующим образом: 4.6

при возникновении короткого замыкания в цепи нагрузки происходит отключение преоб-

разователя по току короткого замыкания. После устранения КЗ преобразователь автомати-

чески перезапускается.

При снижении напряжения на входе ниже 50В происходит автоматическое 4.7

отключение преобразователя.
