Руководство по эксплуатации
20/40
EWAT_B

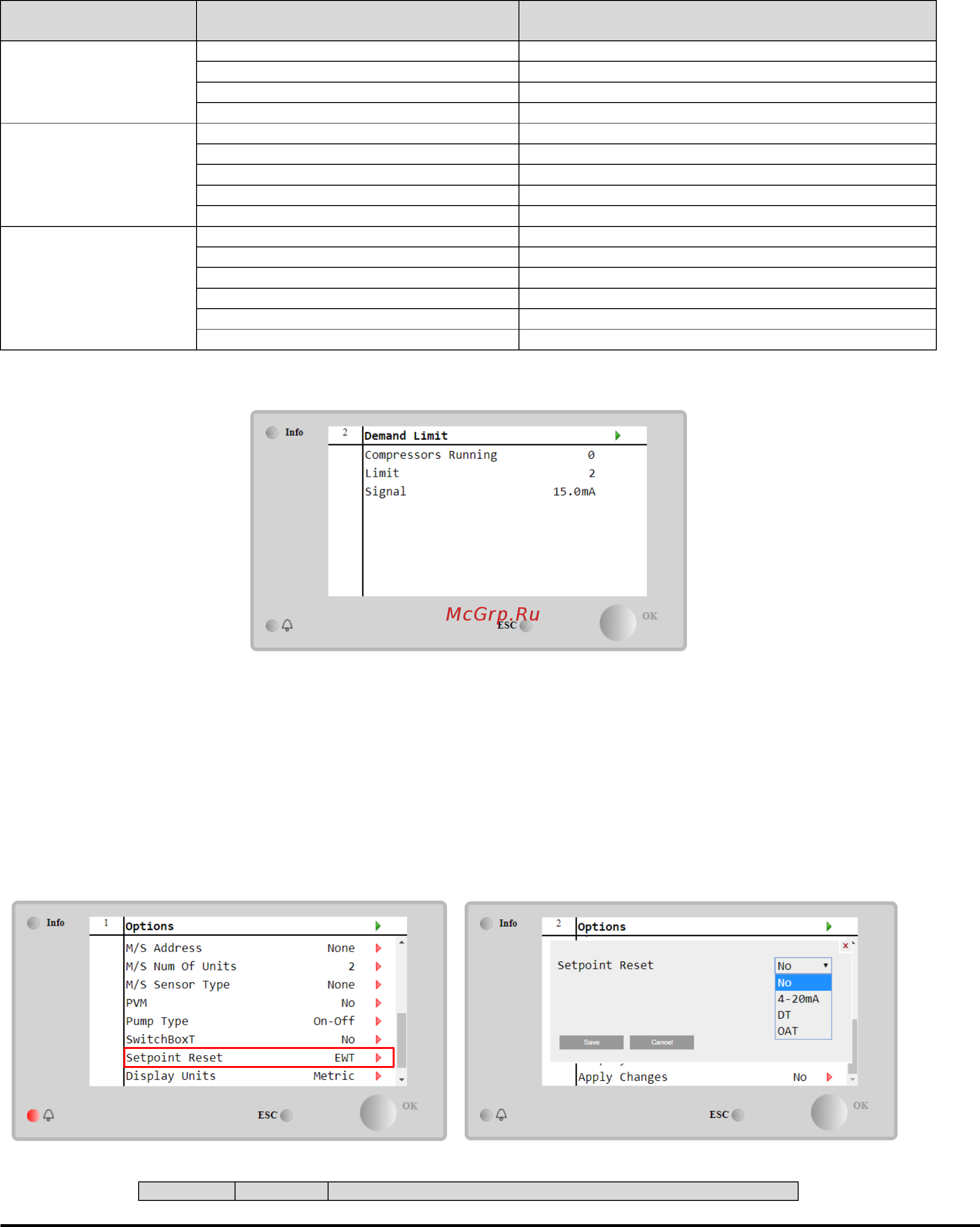

Следует отметить, что функция ограничения требований не может использоваться для останова агрегата; она
используется лишь для разгрузки агрегата до минимально допустимого значения производительности.
Обратите также внимание на то, что данная функция фактически ограничивает производительность, только если
агрегат оснащен винтовыми компрессорами. В случае спиральных компрессоров функция ограничения
требований управляет дискретизацией общей производительности агрегата в зависимости от фактического
числа компрессоров. В зависимости от значения внешнего сигнала данная функция позволяет включить лишь
часть от общего числа компрессоров, как показано в таблице ниже:
Число
компрессоров
Сигнал ограничения требований
[мА]
Максимальное число включенных
компрессоров
4
4 < < 8
4
8 < < 12
3
12 < < 16
2
16 < < 20
1
5
4 < < 7,2
5
7,2 < < 10,4
4
10,4 < < 13,6
3
13,6 < < 16,8
2
16,8 < < 20,0
1
6
4 < < 6,7
6
6,7 < < 9,3
5
9,3 < < 12
4
12 < < 14,7
3
14,7 < < 17,3
2
17,3 < < 20
1
Всю информацию о данной функции можно найти на странице Main Menu Commission Unit Configuration
Options Demand Limit.
4.10.2 Сброс уставок
Функция «Сброс уставок» отменяет активную уставку температуры охлажденной воды при наступлении
определенных обстоятельств. Данная функция призвана снизить энергопотребление агрегата без ущерба для
привычного уровня комфорта. Для этого можно выбрать один из трех способов:
Сброс уставки по температуре наружного воздуха (OAT)
Сброс уставки по внешнему сигналу (4–20 мА)
Сброс уставки по разнице температур испарителя (EWT)
Для выбора подходящего способа сброса уставок перейдите в Main Menu Commission Unit Configuration
Options и измените параметр Сброс уставок в соответствии со следующей таблицей:
Параметр
Диапазон
Описание
