D-EIMAC01706-18RU- 14/34

9. Испаритель обладает электрическим сопротивлением, а термостат обеспечивает защиту от замерзания воды

при температуре окружающего воздуха до -20 °C.

Следовательно, необходимо обеспечить защиту от замерзания всех остальных водопроводных

труб/устройств за пределами агрегата.

10. В холодное время года из устройства для возврата тепла необходимо сливать воду, кроме случаев когда в

водяной контур вводят смесь этиленгликоля в соответствующей пропорции.

11. При замене агрегата всю водную систему необходимо опорожнить и очистить до установки нового агрегата.

До ввода нового агрегата в эксплуатацию рекомендуется регулярно проводить испытания и химическую

очистку воды.

12. При введении в водную систему гликоля для защиты от замерзания помните о том, что давление всасывания

будет ниже, эксплуатационные характеристики агрегата ухудшатся, а перепады давления воды будут более

выраженными. Все защитные системы агрегата, такие как устройства защиты от замерзания и пониженного

давления нужно будет перенастроить.

13. До изоляции водопровода убедитесь в отсутствии протечек. Во избежание конденсации и снижения

холодопроизводительности необходимо обеспечить изоляцию всего гидравлического контура. В зимнее

время необходимо обеспечить защиту трубопроводов воды от замерзания (например, путем использования

раствора гликоля или нагревательного кабеля).

14. Убедитесь в том, что давление воды не превышает расчетного давления теплообменников с водяной

стороны. Установите предохранительный клапан на трубопровод воды на выходе испарителя.

2.8.2 Установка реле расхода

Для обеспечения достаточного потока воды через испаритель нужно обязательно установить в водяном контуре

реле расхода. Реле расхода можно установить на входе или выходе трубопровода воды. Назначение реле

расхода — останавливать агрегат в случае прекращения потока воды для защиты испарителя от замерзания.

В качестве опции производитель предлагает реле расхода, выбранное специально для этой цели.

Данное реле расхода лопастного типа подходит для наружной работы в тяжелых условиях (IP67), а также для

труб диаметром от 1” до 6”.

Реле расхода поставляется с сухим контактом, который необходимо подключить с помощью электрического

соединения к клеммам, показанным на электрической схеме.

Реле расхода должно быть настроено на срабатывание при снижении расхода воды в испарителе ниже

минимального уровня расхода, заявленного для соответствующего агрегата.

2.8.3 Регенерация тепла

По дополнительному заказу агрегат может поставляться с системой регенерации тепла.

В состав данной системы входит теплообменник с водяным охлаждением, размещенный на отводной трубе

компрессора, и специальный регулятор давления конденсации.

Для гарантии работы компрессора в рамках его рабочих режимов агрегаты с регенерацией тепла не должны

эксплуатироваться при температуре воды регенерации тепла ниже 20 °C.

За соблюдение данного значения (например, с помощью рециркулирующего перепускного клапана) отвечает

проектировщик установки и монтажник чиллера.

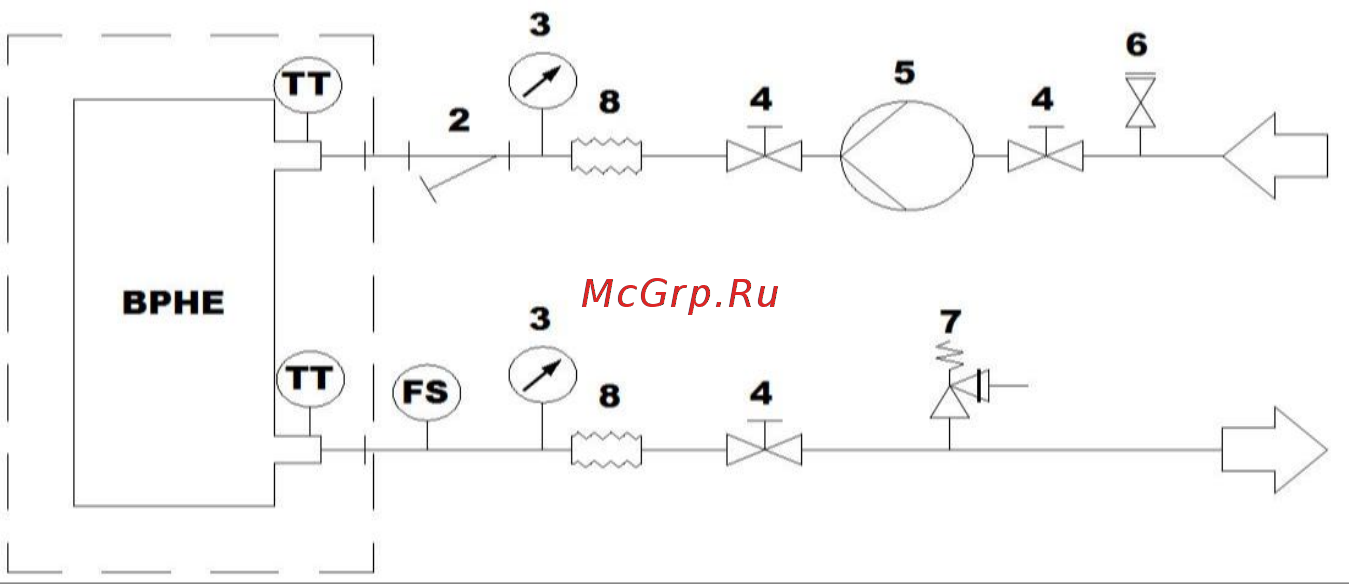

Рис. 5 — Гидравлическая схема без насоса (насосов) (макс. рабочее давление — 20 бар)
