EWAT_B
Руководство по эксплуатации
11/40
Параметр
Диапазон
Описание
Unit
Disable
Агрегат отключен
Enable
Агрегат включен
Scheduler
Пуск/останов агрегата можно запрограммировать по времени для каждого дня недели
Circuit
#X
Disable
Контур №X отключен
Enable
Контур №X включен
Test
Контур №X в тестовом режиме. Данную функцию может использовать только специально
обученное лицо или представитель сервисной службы Daikin

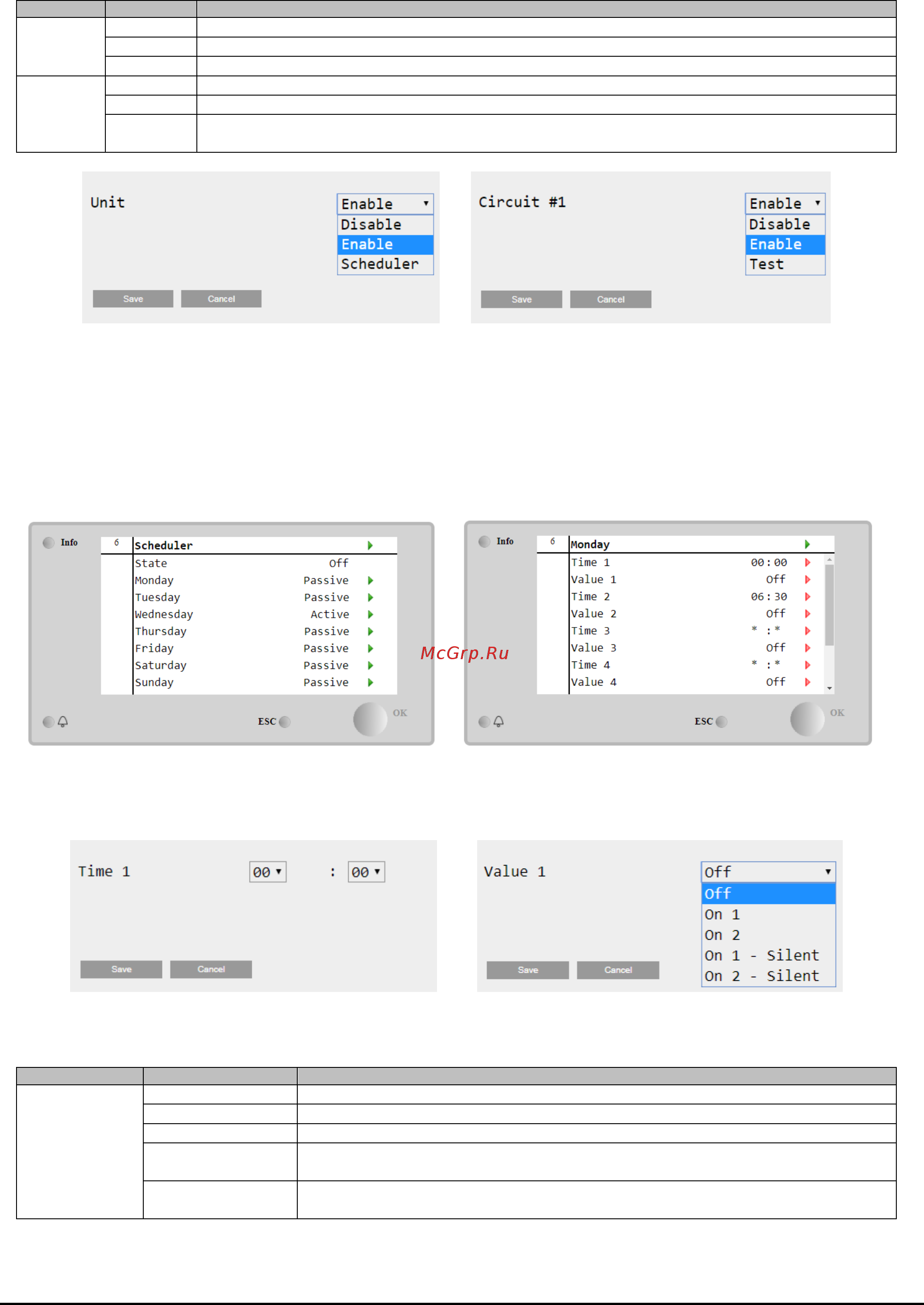

4.1.2 Функции Планировщик и Бесшумный режим
Функцию Планировщик можно использовать для программирования автоматического пуска/останова охладителя.
Ниже приводится порядок действий при использовании данной функции:
1. Переключатель Q0 = Автономно (см. 4.1)
2. Включение агрегата = Планировщик (см. 4.1.1)
3. Настройка даты и времени контроллера (см. 4.7)
Для программирования Планировщика перейдите в меню Main Page View/Set Unit Scheduler
Для каждого дня недели можно запрограммировать до шести временных диапазонов с конкретным режимом
работы. Первый режим работы начинается в Time 1 (Время 1) и заканчивается в Time 2 (Время 2), когда
начинается второй режим работы и так далее вплоть до последнего режима.
В зависимости от типа агрегата могут быть доступны разные режимы работы:
Параметр
Диапазон
Описание
Value 1
Off
Агрегат отключен
On 1
Агрегат включен — выбрана уставка температуры воды 1
On 2
Агрегат включен — выбрана уставка температуры воды 2
On 1 - Silent
Агрегат включен — выбрана уставка температуры воды 1 — включен
бесшумный режим вентилятора
On 2 - Silent
Агрегат включен — выбрана уставка температуры воды 2 — включен
бесшумный режим вентилятора
