EWAT_B + EWYT_B
4.17.5 Bacnet IP

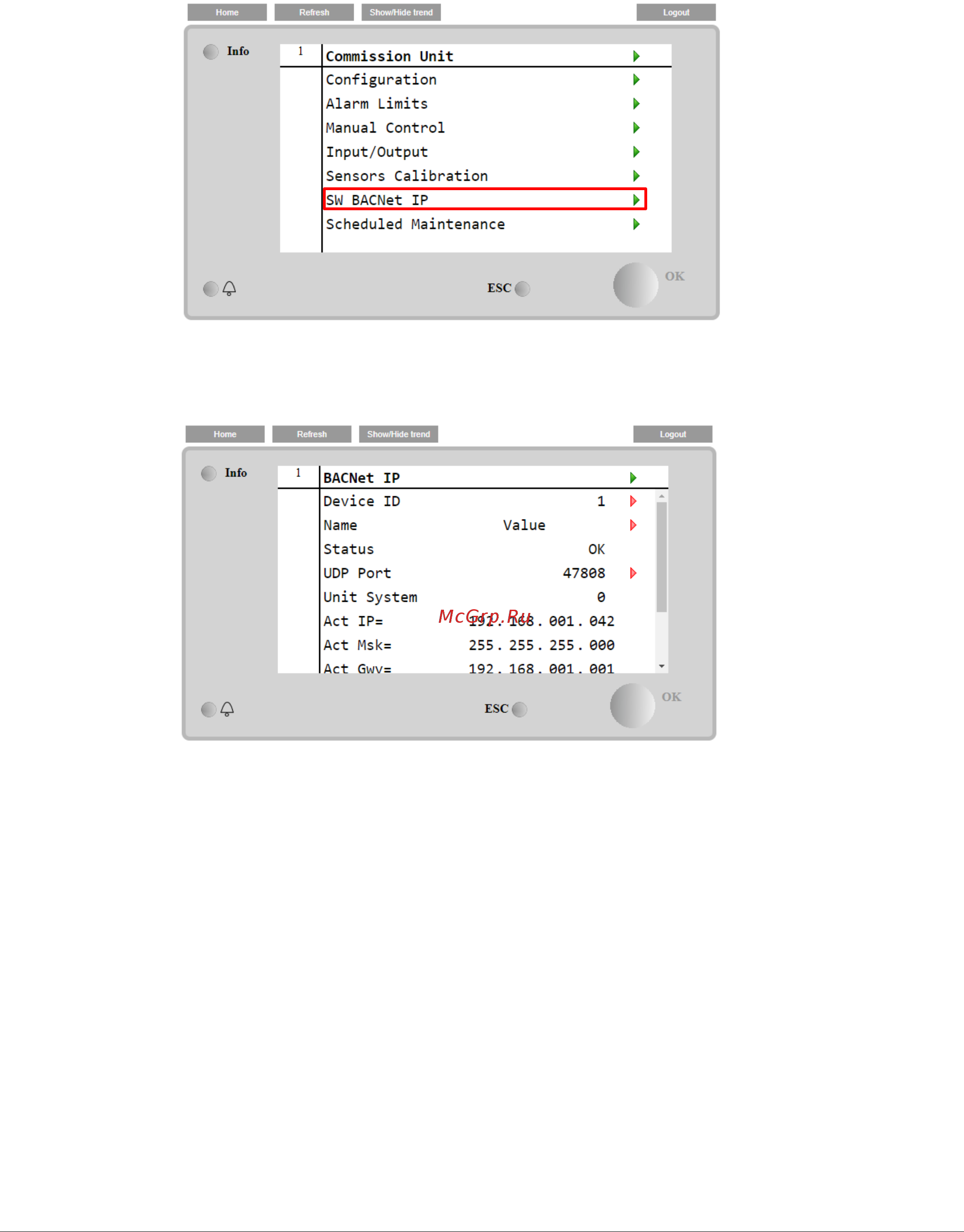

Если включена опция BACNet IP и выполнен перезапуск контроллера, доступ к странице настроек протокола связи выполняется переходом:
Main Menu («Главное меню») → Commission Unit («Ввод агрегата в эксплуатацию»)→SW BACNet IP («ПО BACNet IP»)
Могут быть заданы те же значения, что и на странице опции BACNet MSTP, с соответствующим драйвером и зависящие от конкретной
системы, в которой установлен агрегат.
Для связи BACNet IP используется порт T-IP Ethernet (порт для соединения LAN), который также используется для дистанционного
управления контроллером на ПК.
