EWAT_B + EWYT_B
D-EOMHP01301-20_01RU Руководство по эксплуатации
33/50

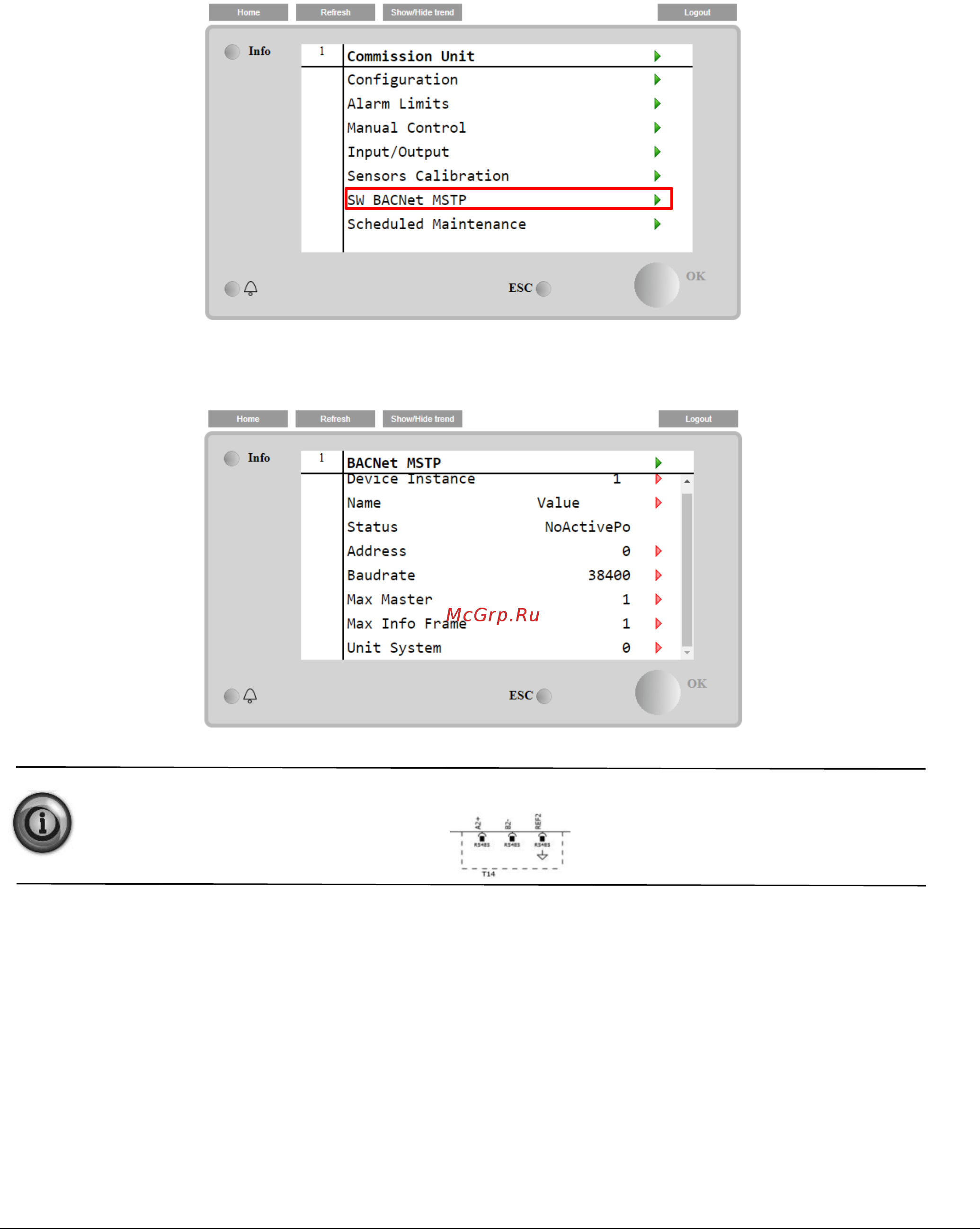

4.17.4 BACNET MSTP
Если включена опция BACNet MSTP и выполнен перезапуск контроллера, доступ к странице настроек протокола связи выполняется
переходом:
Main Menu («Главное меню») → Commission Unit («Ввод агрегата в эксплуатацию»)→SW BACNet MSTP («ПО BACNet IP»)
Могут быть заданы те же значения, что и на странице опции BACNet MSTP, с соответствующим драйвером и зависящие от конкретной
системы, в которой установлен агрегат.
Чтобы установить связь, используется порт RS485 на выходах T14 контроллера MT4.
Содержание
- D eomhp01301 20_01ru 1
- Ewat_b ewyt_b 1
- Руководство по эксплуатации 1
- Чиллер воздушного типа тепловой насос со спиральными компрессорами 1
- Содержание 2
- Меры предупреждающие поражение электрическим током 4
- Общие сведения 4
- Подготовка к включению агрегата 4
- Техника безопасности 4
- Базовая информация 5
- Общее описание 5
- Принятые сокращения 5
- Устройство контроллера 5
- Эксплуатационные ограничения контроллера 5
- Активный пункт выделяется контрастным цветом в данном примере выделен пункт на main menu главном меню ведущий на еще одну страницу чми перейдет к другой странице по нажатии кнопки push n roll в данном случае будет открыта страница enter password ввода пароля 6
- В правом верхнем углу появится звонящий колокольчик свидетельствующий об активном аварийном сигнале если колокольчик не звонит это означает что аварийный сигнал был принят к сведению но не был сброшен поскольку вызвавшая его ситуация не была устранена индикатор также показывает местонахождение аварийного сигнала между агрегатом или контурами 6
- Клавиатура дисплей a включает в себя 5 строчный дисплей из 22 символов ниже указаны функции трех кнопок b клавиатура дисплей a включает в себя 5 строчный дисплей из 22 символов ниже указаны функции трех кнопок b 6
- Кнопка управления push n roll c используется для навигации по страницам меню настройкам и данным чми в рамках действующих прав пользователя вращением колесика осуществляется перемещение между строками на экране странице и увеличение или уменьшение изменяемых значений в режиме редактирования нажатие на колесико аналогично действию кнопки вход и позволяет перейти к следующему набору параметров 6
- Любой их перечисленных ниже модулей может быть подключен прямо к левой стороне главного контроллера и использоваться для обеспечения работы bas или другого дистанционного интерфейса одновременно к контроллеру могут быть подключены не более трех модулей при включении контроллер должен самостоятельно их обнаружить и настроить после снятия модулей с агрегата необходима ручная настройка конфигурации 6
- Модули связи 6
- Навигация 6
- Осторожно соблюдайте полярность при подключении источника питания к платам в противном случае шина периферийных устройств не будет работать что может привести к повреждению плат 6
- При подаче питания на контур управления включится экран контроллера на котором будет показана главная страница перейти к ней также можно нажатием на кнопку menu меню на следующем рисунке показан пример экрана чми 6
- Руководство по эксплуатации d eomhp01301 20_01ru 6 50 ewat_b ewyt_b 6
- Стандартный чми включает в себя встроенный дисплей a с 3 кнопками b и устройство управления push n roll c 6
- Эксплуатация контроллера 6
- Ewat_b ewyt_b d eomhp01301 20_01ru руководство по эксплуатации 7
- Базовая диагностика системы управления 7
- В режим редактирования можно войти нажатием навигационного колесика когда курсор указывает на строку с редактируемым полем повторное нажатие на колесико позволяет сохранить новое значение и вывести клавиатуру дисплей из режима редактирования назад в режим навигации 7
- В чми возможность просмотра и редактирования настроек и параметров зависит от уровня доступа который определяется паролем для просмотра базовой информации о состоянии введение пароля не требуется в пользовательском uc предусмотрены два уровня доступа с парольной защитой 7
- Далее описываются данные и настройки защищенные паролем для технического обслуживания 7
- Индикатор bsp один на все модули 7
- Контроллер microtech iv модули расширения и модули связи оснащены двумя светодиодными индикаторами состояния bsp и bus для отображения рабочего состояния устройств индикатор bus указывает на состояние связи с контроллером см описание значений этих индикаторов ниже главный контроллер uc 7
- Модули расширения 7
- Модули связи 7
- На странице enter password ввод пароля строка с полем для ввода пароля выделяются цветом чтобы показать что поле справа может быть изменено оно представляет собой уставку контроллера при нажатии кнопки push n roll выделится отдельное поле чтобы было легче вводить цифровой пароль 7
- Пароли 7
- Пароль действует 10 минут и будет отменен если будет введен новый пароль или упадет напряжение питание системы управления ввод неправильного пароля аналогичен работе без пароля это значение можно изменить в диапазоне от 3 до 30 минут с помощью меню timer settings настройки таймера на странице extended menu расширенного меню 7
- Редактирование 7
- Батарея контроллера нуждается в периодическом техническом обслуживании батарею необходимо менять каждые два года в контроллере используется батарея модели br2032 которая производится многими изготовителями чтобы извлечь батарею снять пластмассовую крышку дисплея контроллера с помощью отвертки как показано на следующих рисунках 8
- Длину кабеля дистанционного чми можно увеличить до 700 м используя подключение через технологическую шину на uc по гирляндной схеме один чми может быть подключен к 8 контроллерам см ниже подробную информацию см в отдельном руководстве для чми 8
- Дополнительный дистанционный интерфейс пользователя 8
- Индикатор bus 8
- К контроллеру может быть подключен дополнительный внешний чми для дистанционного управления дистанционный чми обладает всеми возможностями встроенного дисплея и дополнительно индикацией аварийных сигналов с помощью светодиодного индикатора расположенного под кнопкой с колокольчиком пульт дистанционного управления имеет все функции контроллера агрегата в т ч функции просмотра и настройки уставок порядок навигации аналогичен тому что описан для контроллера агрегата в настоящем руководстве 8
- Руководство по эксплуатации d eomhp01301 20_01ru 8 50 ewat_b ewyt_b 8
- Следует избегать повреждения пластмассовой крышки новая батарея устанавливается в соответствующий отсек см обозначение на рисунке с соблюдением полярности указанной внутри отсека 8
- Техническое обслуживание контроллера 8
- Встроенный веб интерфейс 9
- Включение отключение чиллера 10
- Порядок эксплуатации агрегата 10
- Уставки температуры воды 12
- Ewat_b ewyt_b d eomhp01301 20_01ru руководство по эксплуатации 13
- В зависимости от типа агрегата в меню в зависимости от типа агрегата в меню режима работы агрегата по служебному паролю можно выбрать разные режимы работы в нижеприведенной таблице перечислены все режимы с разъяснениями 13
- При активации функции планировщика контакт двойной уставки не учитывается при активации функции планировщика контакт двойной уставки не учитывается 13
- При выборе рабочего режима cool ice w glycol охлаждение хранение льда с гликолем контакт двойной уставки используется для переключения между режимами cool охлаждение и ice хранение льда при этом активная уставка остается прежней 13
- Режим работы агрегата 13
- Режим работы агрегата определяет работает ли чиллер в режиме охлаждения или нагрева воды текущий режим показан на главной странице в меню unit mode режим работы агрегата 13
- Сведения об изменении активной уставки через сеть см в разделе сетевое управление 4 сведения об изменении активной уставки через сеть см в разделе сетевое управление 4 далее активную уставку можно изменить с помощью функции setpoint reset сбора уставок подробное описание см в разделе 4 0 13
- Unit status состояние агрегата 15
- Сетевое управление 16
- Управление терморегулятором 16
- Дата время 18
- Насосы 18
- Power conservation энергосбережение 19
- Внешний аварийный сигнал 19
- Ewat_b ewyt_b d eomhp01301 20_01ru руководство по эксплуатации 21
- Когда агрегат работает в режиме охлаждения нагрева чем сильнее температура окружающей среды опускается ниже поднимается выше когда агрегат работает в режиме охлаждения нагрева чем сильнее температура окружающей среды опускается ниже поднимается выше sroat тем больше повышается понижается значение активной уставки lwt ау до тех пор пока oat не достигнет предела mroat после того как oat выйдет за пределы mroat повышение понижение активной уставки прекращается и сохраняется ее максимальное минимальное значение т е ау lwt mr mr 21
- Параметры каждого из указанных способов необходимо настроить хотя есть и стандартные настройки в меню main menu view set unit power conservation setpoint reset обратите внимание на то что параметры конкретного способа будут доступны только после установки конкретного значения для функции сброса уставок и повторного запуска uc 21
- При выборе oat в качестве способа сброса уставок для расчета активной уставки ау lwt вводится поправка на базовую уставку которая зависит от температуры окружающей среды oat и текущего режима работы агрегата режим нагрева или режим охлаждения настройка доступна для некоторых параметров для этого перейдите в меню setpoint reset сброс уставок как показано ниже 21
- Сброс уставок по oat 21
- Ewat_b ewyt_b d eomhp01301 20_01ru руководство по эксплуатации 23
- Контроллер агрегата выдает основные значения электрических параметров считываемые счетчиком электроэнергии nemo d4 l или nemo d4 le все данные хранятся в меню electrical data электрические характеристики main page view set unit electrical data 23
- Нагрев 23
- Охлаждающая 23
- Электрические характеристики 23
- Настройка ip параметров контроллера 24
- Daikin on site 25
- Heat recovery 26
- Быстрый перезапуск 26
- Freecooling только для охлаждения 27
- Опции по 30
- Badlwtreset отказ входного сигнала сброса температуры воды на выходе этот аварийный сигнал подается при активации опции сброса уставки и выходе входного сигнала контроллера за пределы допустимого диапазона 35
- Energymetercomm отказ связи со счетчиком электроэнергии этот аварийный сигнал подается в случае перебоев связи со счетчиком электроэнергии 35
- Ewat_b ewyt_b d eomhp01301 20_01ru руководство по эксплуатации 35
- Аварийные сигналы поиск и устранение неисправностей 35
- Контроллер защищает агрегат и его компоненты от работы в нештатных условиях систему защиты можно разделить на ограничения и аварийные сигналы аварийные сигналы подразделяются на сигналы падения давления и сигналы быстрой остановки аварийные сигналы падения давления подаются когда система или подсистема может выполнить штатную остановку несмотря на нештатные условия работы аварийные сигналы быстрой остановки подаются когда нештатные условия работы требуют незамедлительной остановки всей системы или подсистемы во избежание возможных повреждений контроллер отображает активные аварийные сигналы на отдельной странице и хранит историю из последних 50 записей состоящую из аварийных сигналов и подтверждений каждая запись имеет дату и время аварийного сигнала или подтверждения аварийного сигнала кроме того контроллер хранит моментальный снимок для каждого аварийного сигнала этот снимок содержит информацию об условиях работы сразу перед возникновением аварийного сигнала моментальные снимки могут 35
- Ни одно из событий указанных в данном разделе не приводит к остановке агрегата генерируется визуальная информация и соответствующий пункт заносится в журнал аварийных сигналов 35
- Сигнализация агрегата 35
- Evappump1fault отказ насоса испарителя 1 этот аварийный сигнал подается если пуск насоса состоялся но реле расхода не может замкнуться в течение периода рециркуляции данная ситуация может носить временный характер или же она может быть вызвана неисправностью реле расхода срабатыванием автоматических выключателей предохранителей или поломкой насоса 36
- Evappump2fault отказ насоса испарителя 2 этот аварийный сигнал подается если пуск насоса состоялся но реле расхода не может замкнуться в течение периода рециркуляции данная ситуация может носить временный характер или же она может быть вызвана неисправностью реле расхода срабатыванием автоматических выключателей предохранителей или поломкой насоса 36
- Externalevent внешнее событие этот аварийный сигнал указывает на то что устройство чья работа связана с работой данного агрегата сигнализирует о неисправности некоммутируемого входа 36
- Руководство по эксплуатации d eomhp01301 20_01ru 36 50 ewat_b ewyt_b 36
- Ewat_b ewyt_b d eomhp01301 20_01ru руководство по эксплуатации 37
- Heatrec entwtempsen отказ датчика температуры воды на входе в рекуператор этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 37
- Heatrec freezealm аварийный сигнал защиты воды рекуператора от замерзания этот аварийный сигнал указывает на то что температура воды рекуператора на входе или выходе понизилась ниже безопасного уровня регулятор предпринимает попытки защитить теплообменник путем запуска насоса и циркуляции воды 37
- Heatrec lvgwtempsen отказ датчика температуры воды на выходе из рекуператора этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 37
- Option1boardcomm перебои связи с дополнительной платой 1 этот аварийный сигнал подается в случае перебоев связи с модулем ка 38
- Option2boardcomm перебои связи с дополнительной платой 2 этот аварийный сигнал подается в случае перебоев связи с модулем ка 38
- Option3boardcomm перебои связи с дополнительной платой 3 этот аварийный сигнал подается в случае перебоев связи с модулем ка 38
- Руководство по эксплуатации d eomhp01301 20_01ru 38 50 ewat_b ewyt_b 38
- Ewat_b ewyt_b d eomhp01301 20_01ru руководство по эксплуатации 39
- Unitoff evpentwtempsen отказ датчика температуры воды на входе в испаритель ewt этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 39
- Unitoffambtempsen аварийный сигнал отказа датчика температуры наружного воздуха этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 39
- Unitofflvgentwtempsen отказ датчика температуры воды на выходе из испарителя lwt этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 39
- Аварийные сигналы при понижении давления агрегата 39
- Все аварийные сигналы указанные в данном разделе приводят к остановке агрегата после понижения давления проведенного в штатном режиме 39
- Unitoff externalalarm внешняя аварийная сигнализация этот аварийный сигнал указывает на неисправность внешнего устройства чья работа связана с работой данного агрегата таким внешним устройством может быть насос или инвертор 40
- Unitoffevapwatertmplow аварийный сигнал слишком низкой температуры воды испарителя этот аварийный сигнал подается в случае падения температуры воды на входе или выходе ниже безопасного уровня регулятор предпринимает попытки защитить теплообменник путем запуска насоса и циркуляции воды 40
- Аварийные сигналы быстрой остановки агрегата 40
- Все аварийные сигналы указанные в данном разделе приводят к моментальной остановке агрегата 40
- Руководство по эксплуатации d eomhp01301 20_01ru 40 50 ewat_b ewyt_b 40
- Ewat_b ewyt_b d eomhp01301 20_01ru руководство по эксплуатации 41
- Unitoff evapwaterflow аварийный сигнал потери расхода через испаритель этот аварийный сигнал подается в случае потери расхода через чиллер с целью защиты устройства от обледенения 41
- Аварийный сигнал pvm этот аварийный сигнал подается в случае возникновения проблем с подачей электропитания на чиллер 41
- Cxoff offsucttempsen отказ датчика температуры всасывания этот аварийный сигнал указывает на ошибку показаний датчика 42
- Discharge temperature sensor fault отказ датчика температуры всасывания этот аварийный сигнал указывает на ошибку показаний датчика 42
- Unitoff exvdrivercomm ошибка связи с расширителем привода exv этот аварийный сигнал подается в случае перебоев связи с модулем eexv 42
- Аварийные сигналы остановки контура при понижении давления 42
- Все аварийные сигналы указанные в данном разделе приводят к остановке контура после понижения давления проведенного в штатном режиме 42
- Руководство по эксплуатации d eomhp01301 20_01ru 42 50 ewat_b ewyt_b 42
- Cxoff condpresssen отказ датчика давления конденсации этот сигнал указывает на то что датчик давления конденсации работает неправильно 43
- Cxoff gasleakage утечка газа данный аварийный сигнал указывает на утечку газа в корпусе компрессора 43
- Ewat_b ewyt_b d eomhp01301 20_01ru руководство по эксплуатации 43
- Аварийные сигналы быстрой остановки контура 43
- Все аварийные сигналы указанные в данном разделе приводят к моментальной остановке контура 43
- Cxoff dischtmphigh аварийный сигнал высокой температуры нагнетания данный аварийный сигнал указывает на то что температура на нагнетательном отверстии компрессора превышает максимальное значение что может привести к повреждению механических деталей компрессора 44
- Cxoff evappresssen отказ датчика давления испарения этот сигнал указывает на то что датчик давления испарения работает неправильно 44
- При поступлении этого сигнала может произойти перегрев картера компрессора и водоотводных труб в этом случае соблюдайте особую осторожность при контакте с компрессором и водоотводными трубами 44
- Руководство по эксплуатации d eomhp01301 20_01ru 44 50 ewat_b ewyt_b 44
- Cxoff condpresshigh аварийный сигнал слишком высокой температуры конденсации этот аварийный сигнал подается в случае повышения насыщенной температуры конденсации выше значения максимальной насыщенной температуры конденсации когда регулятор не может компенсировать это повышение если чиллеры водяного типа работают при высокой температуре охлаждающей воды конденсатора и значение насыщенной температуры конденсации превышает максимальную насыщенную температуру конденсатора отключение контура происходит без какого либо предупреждения на экране так как указанное условие считается допустимым в данном рабочем диапазоне 45
- Ewat_b ewyt_b d eomhp01301 20_01ru руководство по эксплуатации 45
- Cxoff evappresslow аварийный сигнал слишком низкого давления этот аварийный сигнал подается в случае падения давления испарения ниже значения параметра low pressure unload когда регулятор не может компенсировать это падение 46
- Cxoff restartfault отказ перезапуска этот аварийный сигнал подается при отключении устройства внутренней защиты компрессора 46
- Руководство по эксплуатации d eomhp01301 20_01ru 46 50 ewat_b ewyt_b 46
- Cxoff mechhighpress механический сигнализатор высокого давления этот аварийный сигнал подается в случае повышения давления конденсатора выше предела механического сигнализатора высокого давления в результате чего данное устройство не может подать питание на все дополнительные реле это приводит к незамедлительному отключению компрессора и всех остальных приводов данного контура 47
- Cxoff nopresschange аварийный сигнал отсутствия изменения давления при запуске этот аварийный сигнал указывает на то что компрессор не может быть запущен или не способен создать минимальную разницу давлений испарения или конденсации после запуска 47
- Ewat_b ewyt_b d eomhp01301 20_01ru руководство по эксплуатации 47
- Cmpx protection защита компрессора этот аварийный сигнал подается при отключении устройства внутренней защиты компрессора 48
- Cx failedpumpdown ошибка понижения давления этот аварийный сигнал указывает на то что не удалось удалить весь хладагент из испарителя в контуре он автоматически сбрасывается сразу после остановки компрессора для регистрации в истории аварийных сигналов есть вероятность того этот сигнал от bms не будет распознан поскольку сброс может быть произведен за время ожидания связи этот сигнал может не отображаться в локальном чми 48
- Cxssh lowlimit слишком низкое ssh этот аварийный сигнал возникает если контур работает со слишком низким ssh в течение определенного количества времени 48
- Руководство по эксплуатации d eomhp01301 20_01ru 48 50 ewat_b ewyt_b 48
- Cxexvdriverfailure отказ привода клапана трв моноблок этот аварийный сигнал возникает если контур работа и выявлено состояние отказа привода pol94u трв 49
- Ewat_b ewyt_b d eomhp01301 20_01ru руководство по эксплуатации 49
