5

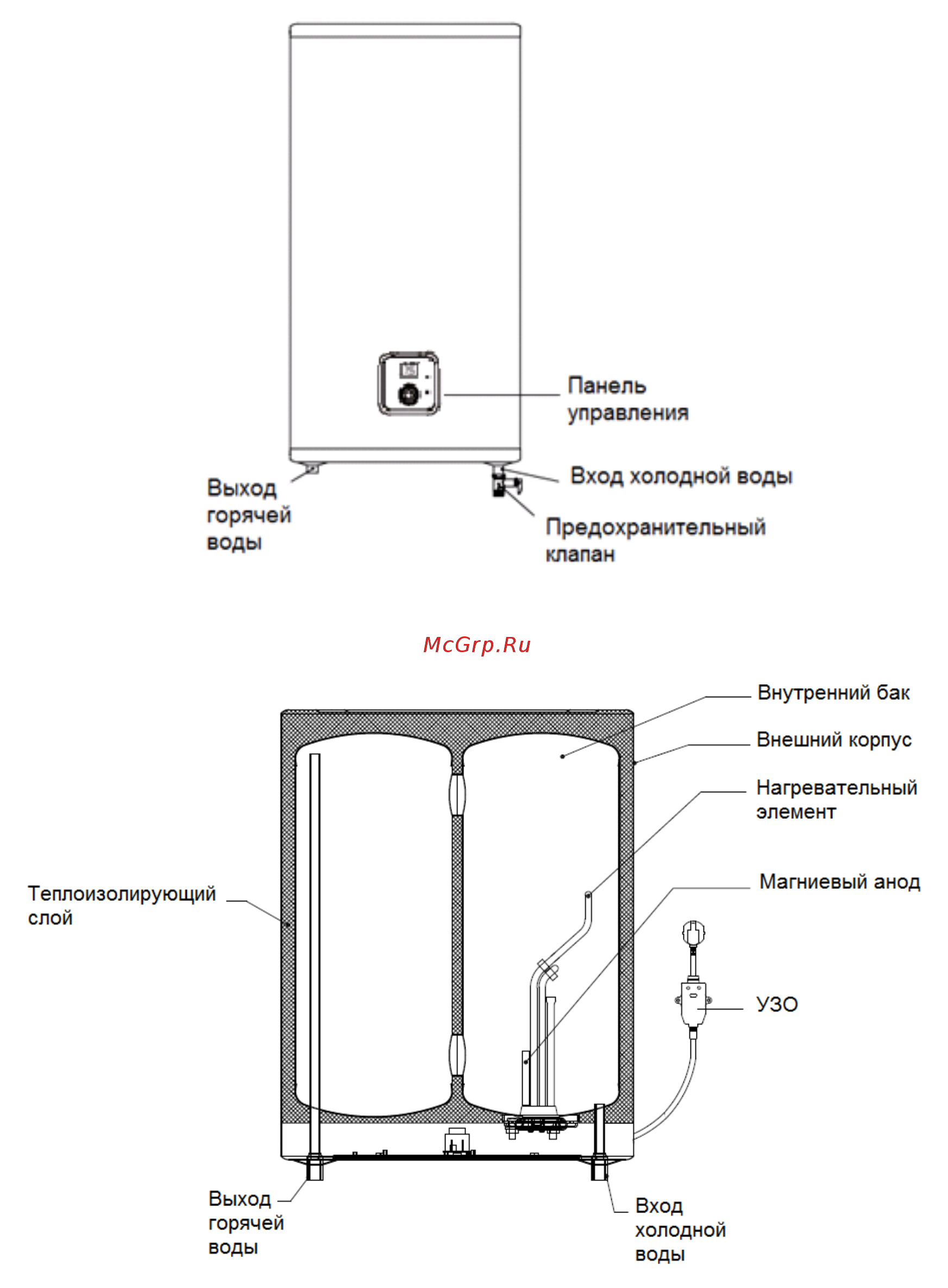

Индикаторы питания и нагрева, электронный дисплей, регулятор температуры,
переключатель мощности и термопредохранитель встроены в водонагреватель.
Во время работы бак водонагревателя постоянно находится под давлением
магистрали холодной воды. Воду нагревает находящийся в нижней части бака
нагревательный элемент. При потреблении горячей воды, холодная вода поступает в
нижнюю часть бака и вытесняет нагретую воду через трубку забора горячей воды в верхней
части бака в распределительную магистраль горячего водоснабжения.
Во время нагрева горит индикатор нагрева. При достижении заданной температуры
встроенный термостат автоматически отключает нагревательный элемент. Электронный
дисплей показывает температуру воды в баке. При снижении температуры водонагреватель
автоматически включается.
