(7) Кабельная проводка: цвета проводов будут отличаться в зависимости от страны, просьба

ссылаться к таблице ниже.

1 - Северная Америка

2 - Гармонизованная Европа

3 - Под напряжением и ACL

4 - Черный

5 - Коричневый

6 - Нейтральный и ACN

7 - Белый

8 - Синий

9 - PE и FG (только класс I)

10 - Зеленый

11 - Зелено/синий

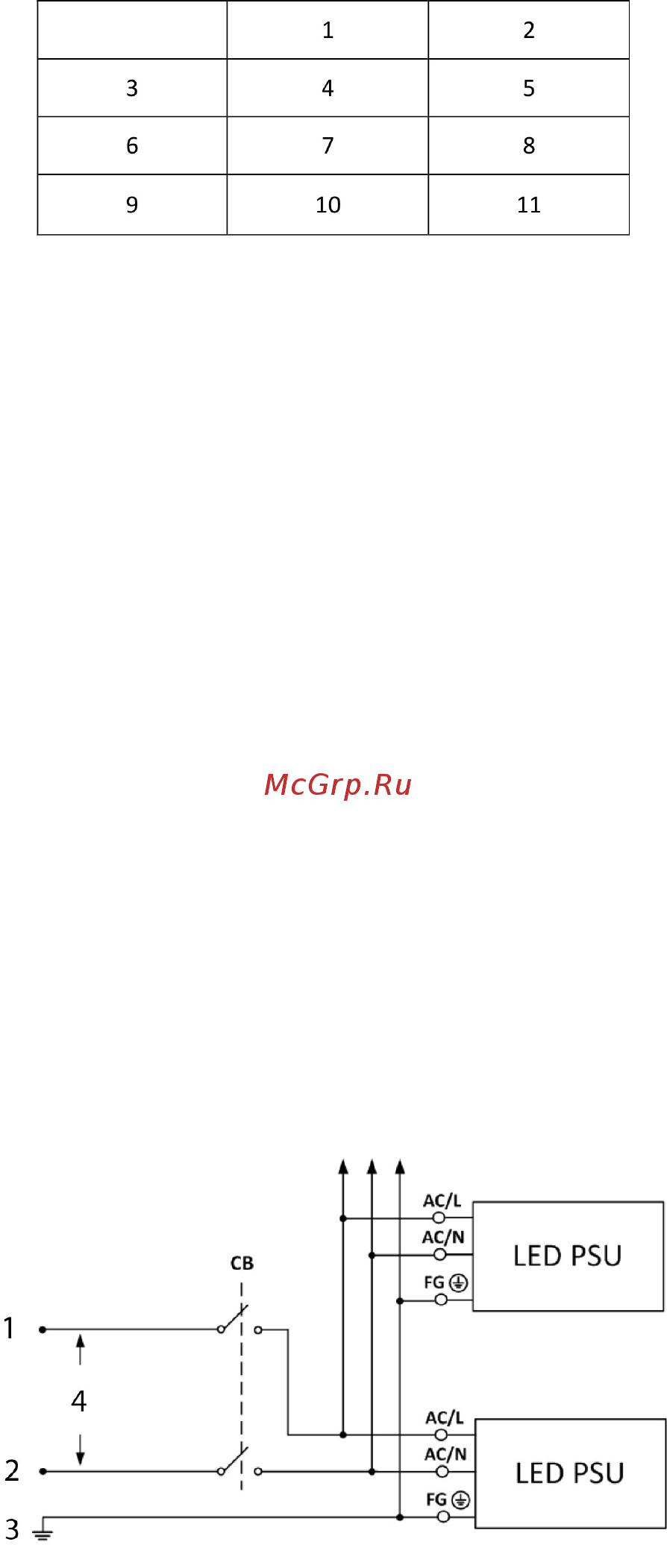

(a) Подсоединить провод FG (зеленый или зелено /желтый) блока питания LED к PE (зеленый или

зелено /желтый), этот шаг можно пропустить в случае, когда устройство обозначено, как класс II, без

заземления.

(b) Подсоединить провод ACL (черный или коричневый блока питания LED к напряжению

(черный или коричневый)

или синий)

1 - ПОД НАПРЯЖЕНИЕМ (черный или коричневый)

2 - НЕЙТРАЛЬНЫЙ (белый или синий)
