Руководство пользователя SWS-42SFPA-w
www.symanitron.ru 9
3.3. Нижняя панель

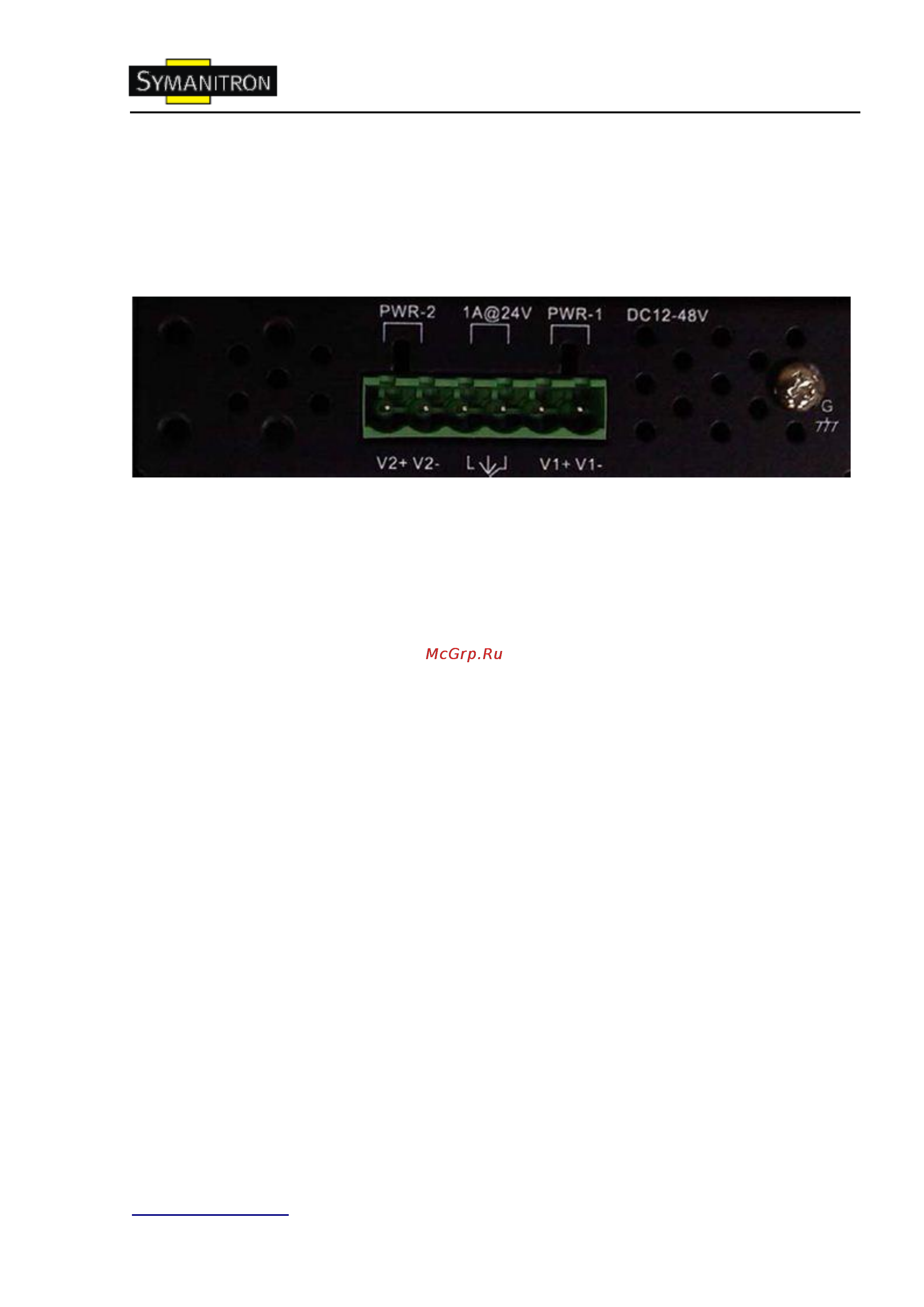

Компоненты нижней панели коммутатора SWS-42SFPA-w показаны ниже:
На клеемной колодке находятся: PWR1, PWR2 (12-48V DC) и выход реле
(1A@24VDC).
Рис. Подключение питания к SWS-42SFPA-w
