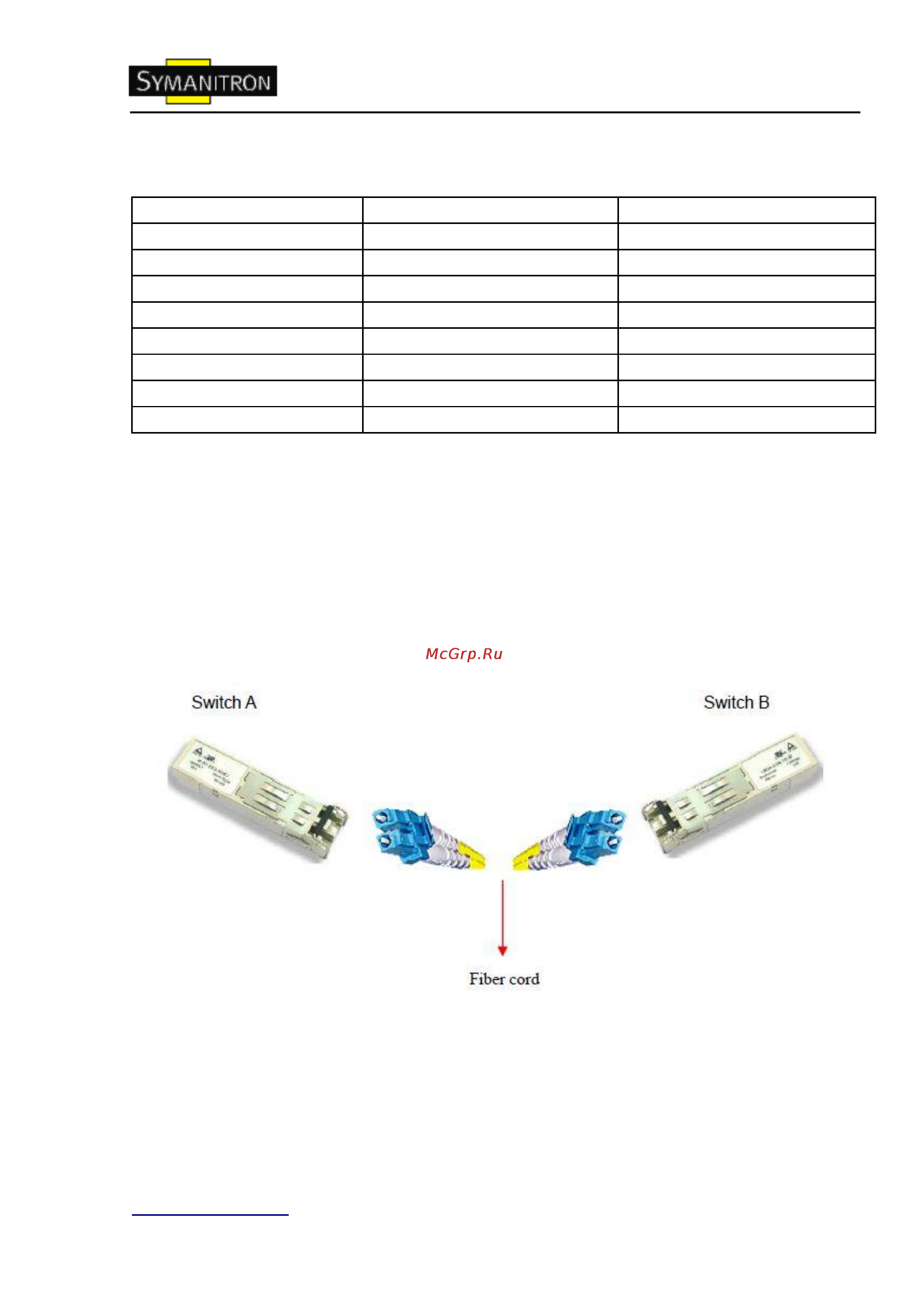

Руководство пользователя SWS-42SFPA-w
www.symanitron.ru 11
Назначение контактов MDI/MDI-X:
Номер контакта
Порт MDI
Порт MDI-X
1
TD+(передача)
RD+(получение)
2
TD-(передача)
RD-(получение)
3
RD+(получение)
TD+(передача)
4
Не используется
Не используется
5
Не используется
Не используется
6
RD-(получение)
TD-(передача)
7
Не используется
Не используется
8
Не используется
Не используется
Примечание: + и – означают полярность проводов, которые составляют проводную
пару.
4.2. SFP
Коммутатор имеет SFP порты, на которые могут быть установлены оптоволоконные
многомодовые и одномодовые трансиверы с LC коннектором. Помните, что TX порт
коммутатора А должен быть соединен с RX портом коммутатора Б.
