Руководство пользователя SWM-80-M12-w/SWM-80-M12-w-BP2
www.symanitron.ru 39

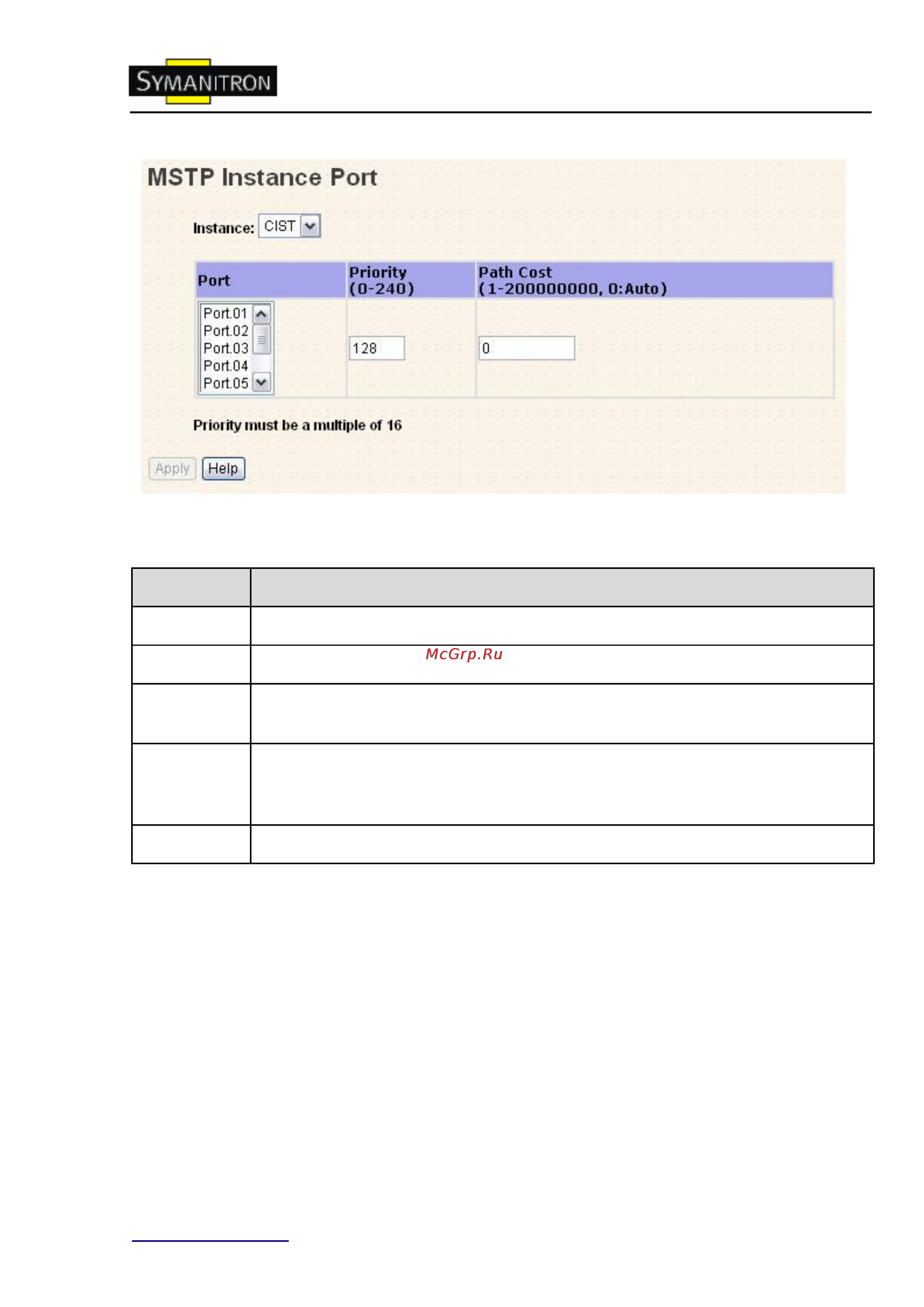

Рис. Интерфейс MSTP Instance Port
В таблице даны описания полей данного окна
Поле
Описание
Instance
Введите информацию об instance, за исключением CIST
Port
Выберите порт, который хотите настроить
Priority (0-
240)
Решите, какой порт должен быть заблокирован по приоритету в LAN.
Введите значение от 0 до 240. Значение приоритета должно быть кратно 16
Path Cost
(1-
200000000)
Стоимость пути между двумя устройствами на указанном порту. Введите
значение от 1 до 200000000
Apply
Нажмите Apply, чтобы активировать настройки
5.1.8. VLAN
Виртуальная локальная сеть – логическое объединение сетей, ограничивающее
широковещательный домен и позволяющее изолировать трафик сети, только члены VLAN
будут получать трафик членов тех же VLAN. Фактически, создание VLAN на
коммутаторе эквивалентно выделению устройств сети в группу. Однако, все устройства
сети все еще физически подключены к одному устройству.
Коммутатор поддерживает только VLAN на основе портов и 802.1Q (на основе тегов).
Значение режима работы VLAN по умолчанию 802.1Q.
