KUPPERSBERG

вилку, соответствующую по своим электрическим

характеристикам, данным прибора и электрической

сети. Подсоедините кабель, в соответствии со схемой,

приведенной на рисунке 13. Убедитесь, что провода

подключены в правильном порядке:

«L» (фаза): Провод коричневого цвета

«N» (нейтраль): Провод синего цвета

Символ «Ḻ» (земля): Провод желто-зеленого цвета

Данная варочная поверхность имеет

возможность подключения питания по трехфазной

схеме (рисунок 14). Данное подключение должно

быть выполнено в следующим образом:

«L1» (фаза): Провод коричневого цвета

«L2» (фаза): Провод черного цвета

«L3» (фаза): Провод черного цвета

«N» (нейтраль): Провод синего цвета

Символ «Ḻ» (земля): Провод желто-зеленого цвета

- Силовой кабель после подключения должен быть

проведен таким образом, чтобы он не соприкасался с

нагревающимися элементами варочной поверхности,

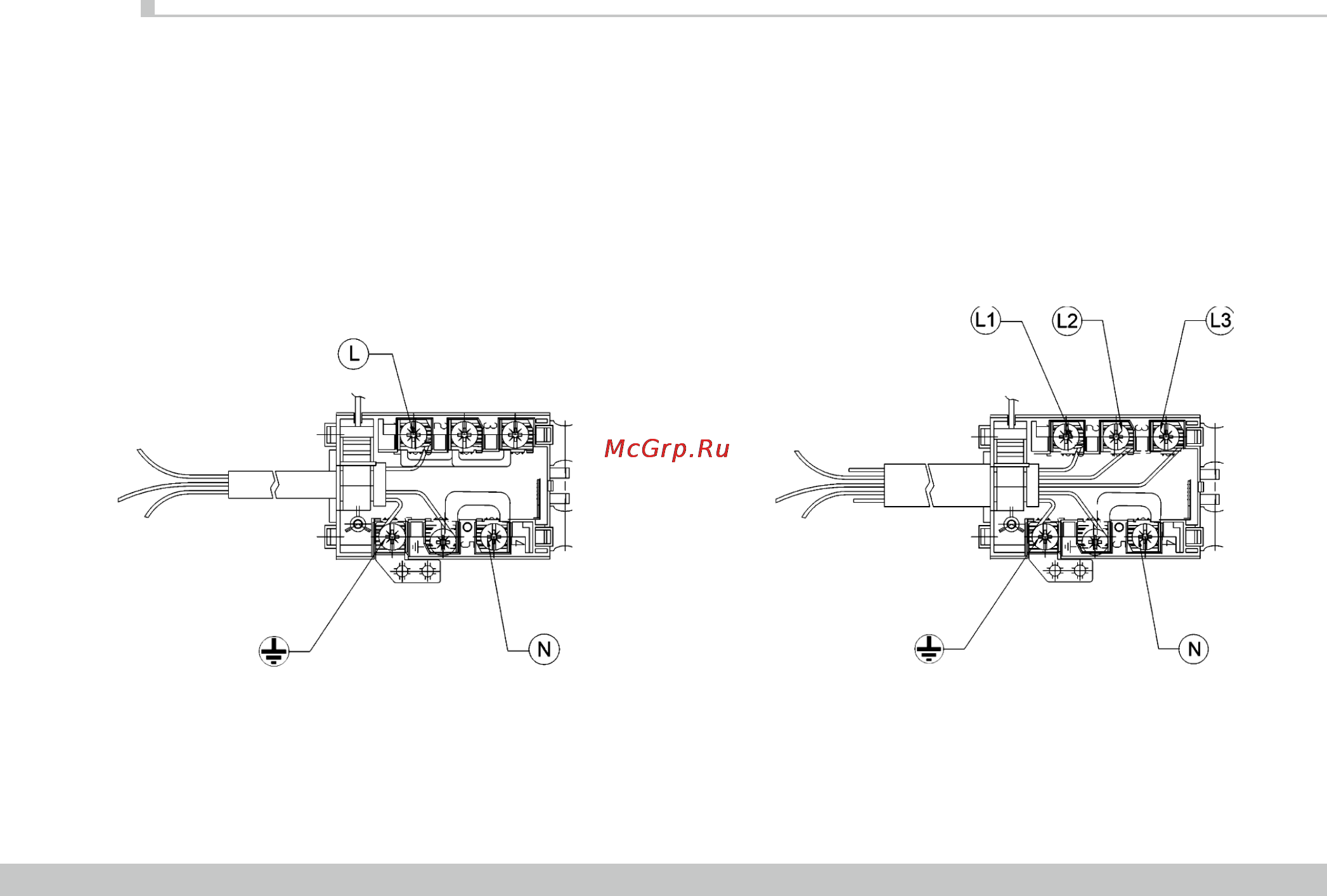

Рисунок 13.

Рисунок 14.
