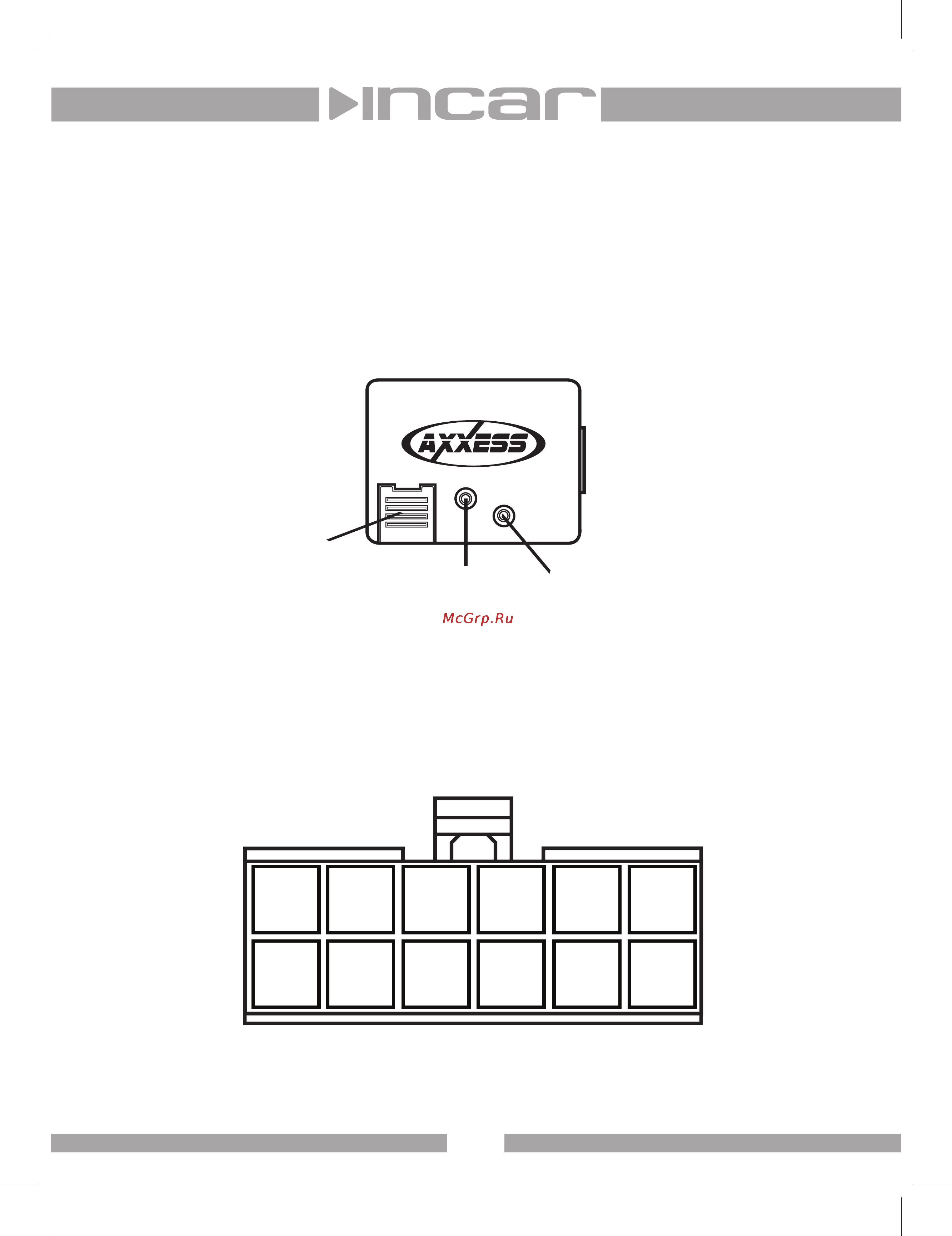

Описание устройства

1) Индикатор программирования – быстро моргает в режиме автоматической

настройки и медленно в режиме ручного программирования

2) Кнопка сброса настроек – нажатие и удержание кнопки более 2-х, но менее 10

секунд включает режим автоматической настройки; нажатие и удерживание кнопки

долее 10 секунд включает режим ручного программирования

Порт USB под сдвижной крышкой – используя USB-CAB кабель и

материалы на

сайте http://axxessinterfaces.com/index.php?main_page=page&id=16

можно обновить программное обеспечение до последней версии.

Порт USB

Кнопка сброса настроек RESET

Индикатор программирования

Pin 1 – Розовый

Pin 2 – Белый/Зелёный

Pin 3 – Оранжевый/Зелёный

Pin 4 – Зелёный/Оранжевый

Pin 5 – Серый/Красный

Pin 6 – Чёрный

Pin 7 – Синий/Розовый

Pin 8 – Чёрный/Серый

Pin 9 – Белый – внешний контакт 3.5 мм разъёма

Pin 10 – Красный - внутренний контакт 3.5 мм разъёма

Pin 11 – Серый/Синий

Pin 12 – Красный

Вид со стороны проводов

axxessinterface.com
