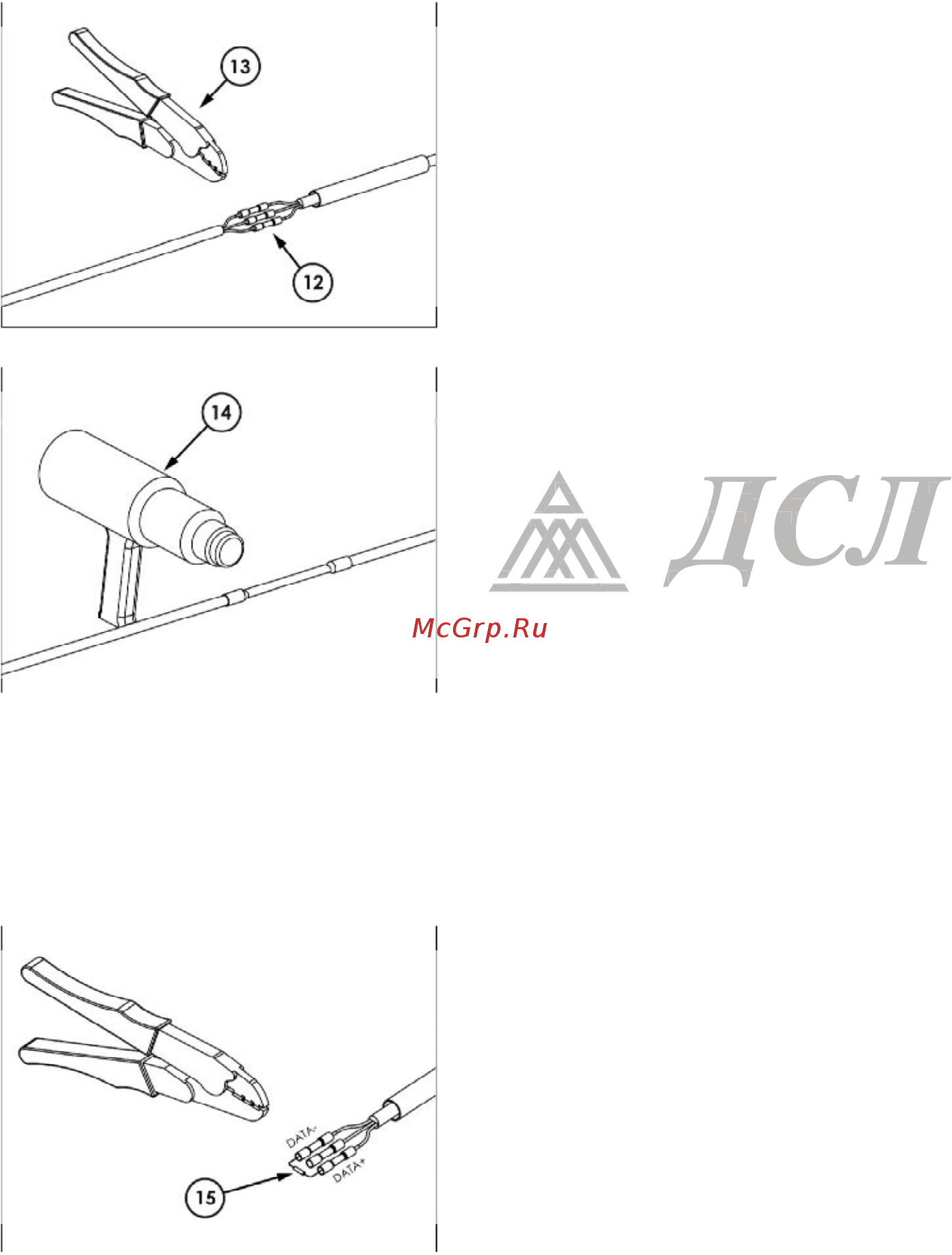

3) Произведите подключение к DMX линии при

помощи торцевых соединителей "12".Для

надежности подключения пользуйтесь

специализированным обжимным инструментом

"13".

4) Позиционируйте термоусадочную

изоляционную трубку должным образом на

соединении. Разогрейте трубку при помощи

фена, добейтесь герметичности соединения.

Соединения, полученные описанным способом,

имеют степень защиты IP67.

Если подключаемый прожектор является последним в линии DMX, установите терминальный

резистор номиналом 120 Ом между контактами DATA "+" и DATA "-" согласно инструкциям

ниже.

1) Повторите действия пунктов 1 и 2, описанные выше.

2) Подсоедините резистор "15" номиналом 120

Ом между жилами DATA "+" и DATA "-".

Для надежности созданных контактов

пользуйтесь специализированным обжимным

инструментом.
