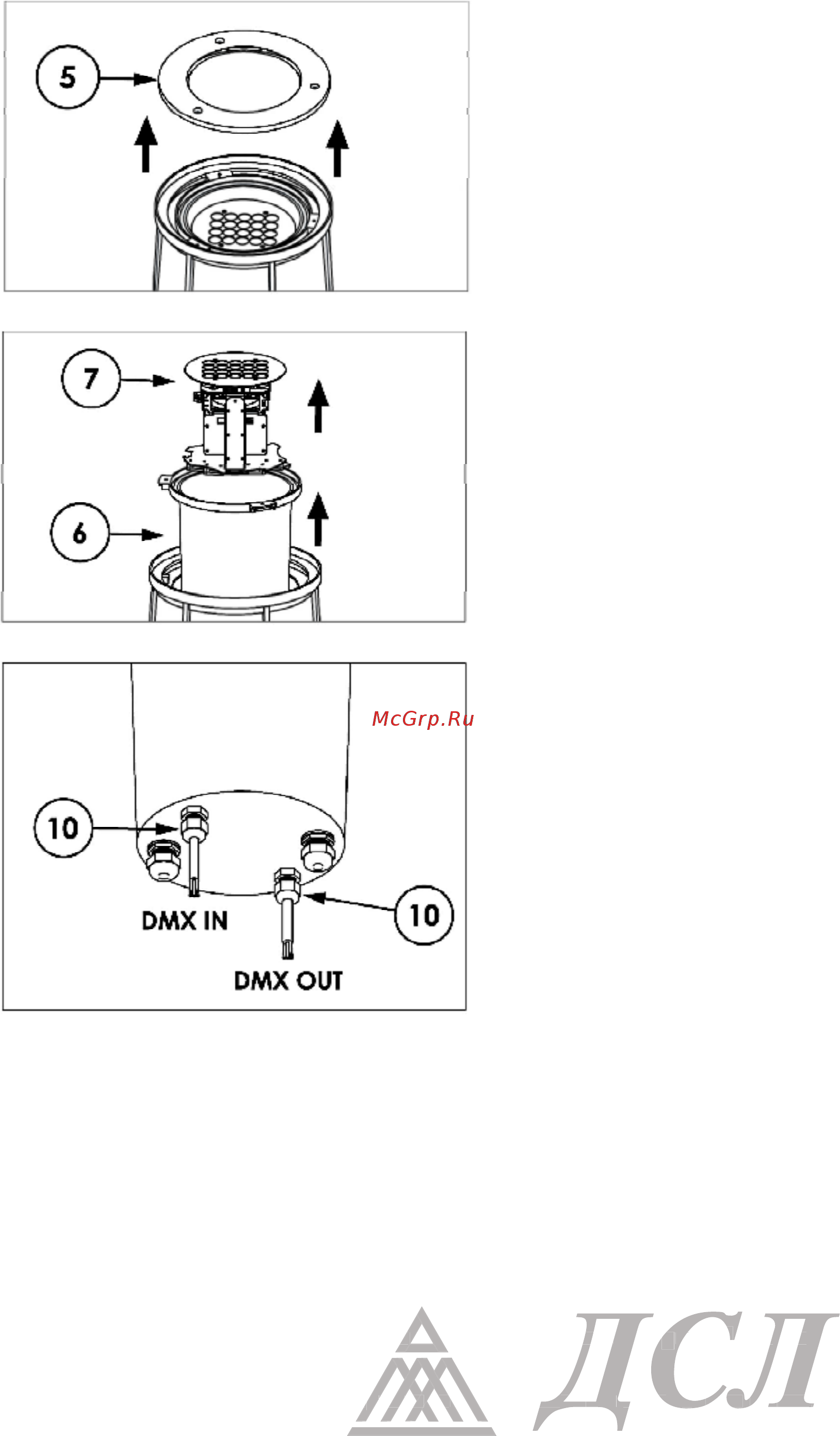

2) Извлеките фланец и стекло "5", как показано

на рисунке.

3) Извлеките внутренний корпус "6" и

светодиодный модуль "7".

4) Пропустите кабель питания через кабельные

вводы "10", расположенные на корпусе

прожектора, и подключите кабель к клеммной

колодке "11".

Подключения должны производиться согласно схеме, размещенной рядом с клеммной колодкой.

Со стороны DMX контроллера сигнальный кабель должен быть подсоединен согласно

следующей таблице:

PIN 1 = экран

PIN 2 = DATA "-"

PIN 3 = DATA "+"

Для DMX устройств с 5-ти штырьковым коннектором штырьки 4 и 5 не подключаются.

Размеры кабеля DMX и схема подключения приведены на рисунке ниже.
