2. Снимите блок CAS, и отсоедините от него разъем со шлейфом «B».

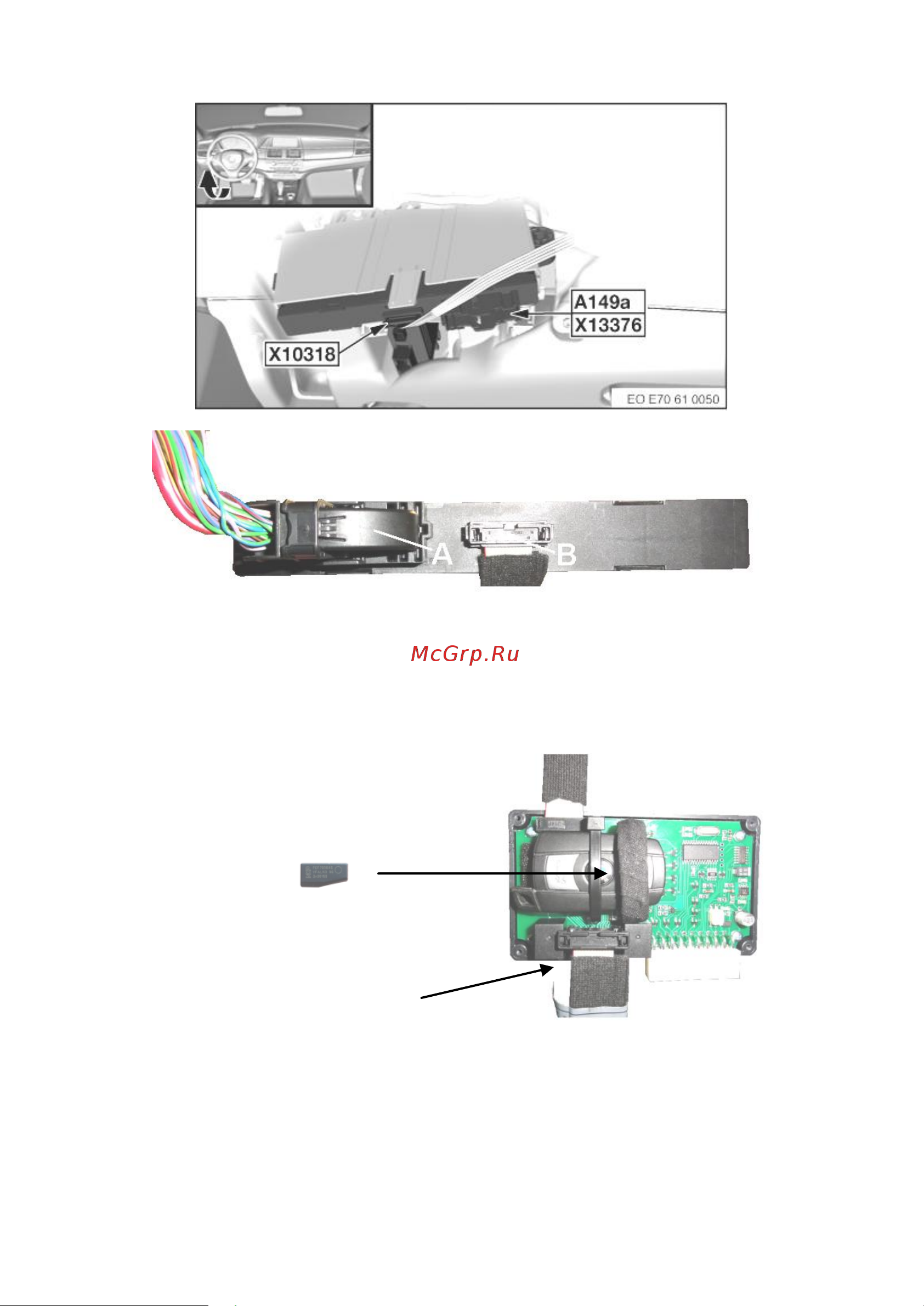

3. Разберите блок модуля, открутив четыре винта. Вставьте разъем блока CAS «B» в разъем модуля,

расположенный между реле как показано ниже (шлейфом наружу). Аналогичный разъем на шлейфе,

выходящем из модуля вставьте в блок CAS. Вставьте ключ-брелок в рамку считывателя иммобилайзера

модуля и закрепите его на плате с помощью пластиковой стяжки как показано на фото ниже. Если

используется чип, закрепите его с помощью изоленты внизу верхней части рамки считывателя

перпендикулярно рамке. Соберите модуль.

Ориентация чипа

относительно рамки

Разъем «B»

4. Скоммутируйте провода 20-ти контактного разъема модуля с проводами разъема «A» и с

устанавливаемым дополнительным оборудованием согласно схемы и таблицы подключения (Рис.1-4,

Таб.1).

5. Установите блок CAS на место.

6. Вставьте 20-ти контактный соединитель в модуль автозапуска, и закрепите его с помощью двусторонней

липкой ленты в скрытном и влагозащищенном месте.

7. Проверьте работу системы в целом.
