4

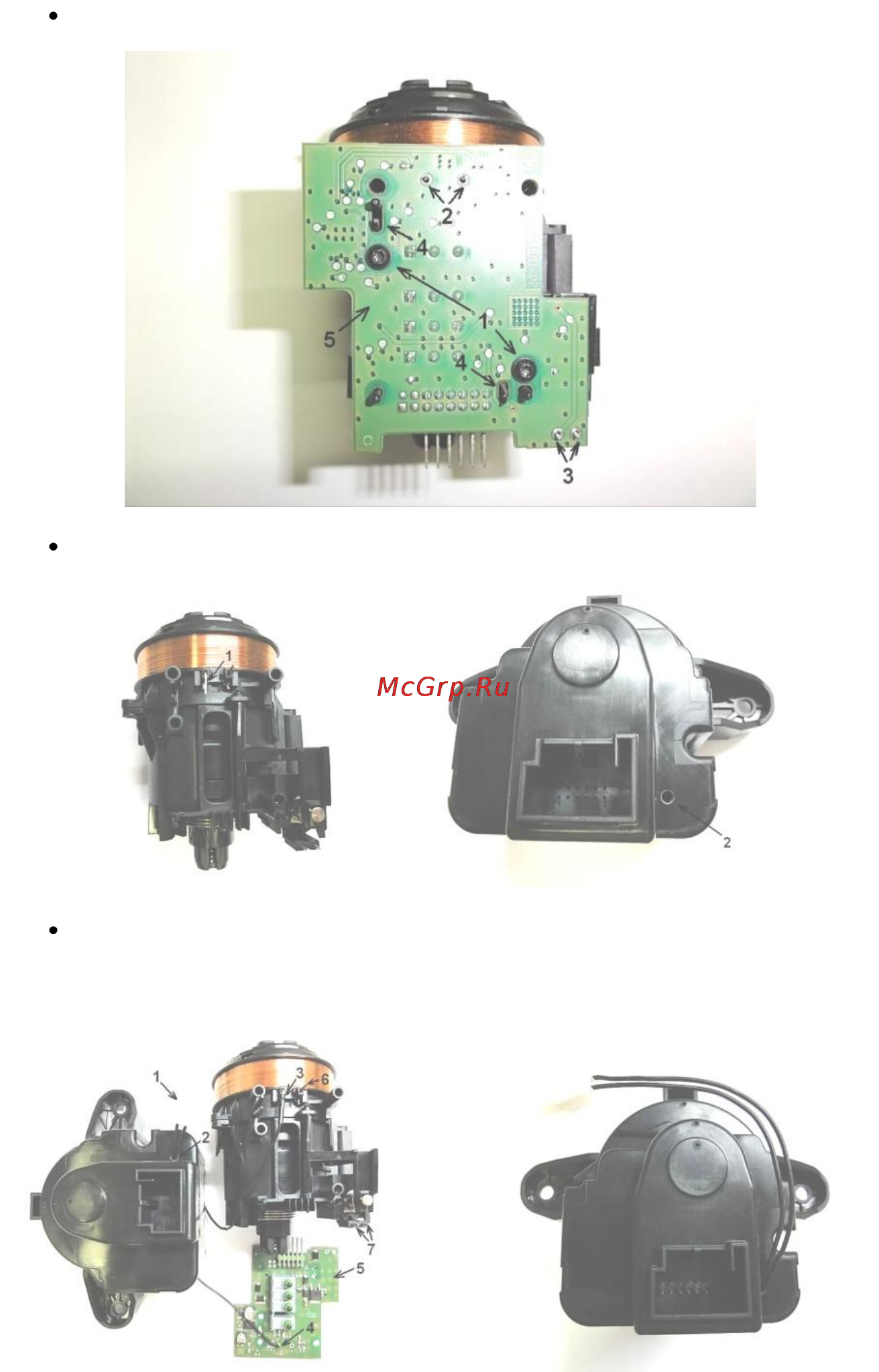

Открутите винты 1. Отпаяйте контакты катушки считывателя иммобилайзера 2, и контакты
соленоида блокировки ключа 3. Отщелкните защелки 4 и снимите плату 5.
Согните контакт 1 на 90 градусов от рамки считывателя. Просверлите отверстие 2 диаметром 2,5-3
мм в корпусе замка как показано на фото.
Вставьте провода разъема 1 в отверстие 2. Подпаяйте один провод к контакту 3 и заизолируйте с
помощью термоусадочной изоляции, а другой провод к точке 4 (где раньше был запаян контакт 3).
Установите плату 5 обратно на место. Запаяйте контакт катушки 6 и контакты соленоида 7.
Прикрутите плату, и соберите замок в обратном порядке.
