кнопки управления ГВС.
1.11 Подготовка ГВС в емкостном
Для присоединения водонагревателя необходимо
†
водонагревателе (ЕВН)
приобрести присоединительный комплект
У всех типов котлов можно обеспечить подготовку
9568.1010.
ГВС нагревом в емкостном водонагревателе (ЕВН),
Схема электрического подключения ЕВН и
†
подключённым к отопительной системе.
инструкция по подключению водонагревателя
входят в комплект.
Подключение должно быть произведено при
†
помощи трёхходового клапана с трёхпроводным
подключением.
Температура ГВС контролируется датчиком NTC,
†
расположенным в гильзе водонагревателя.
Датчик NTC подключается вместо датчика
температуры (коннектор ST2:1,2 на блоке
управления, см. схема подключения стр.13).
Температура воды в водонагревателе измеряется
†
при помощи датчика NTC, температура ГВС в
водонагревателе устанавливается при помощи

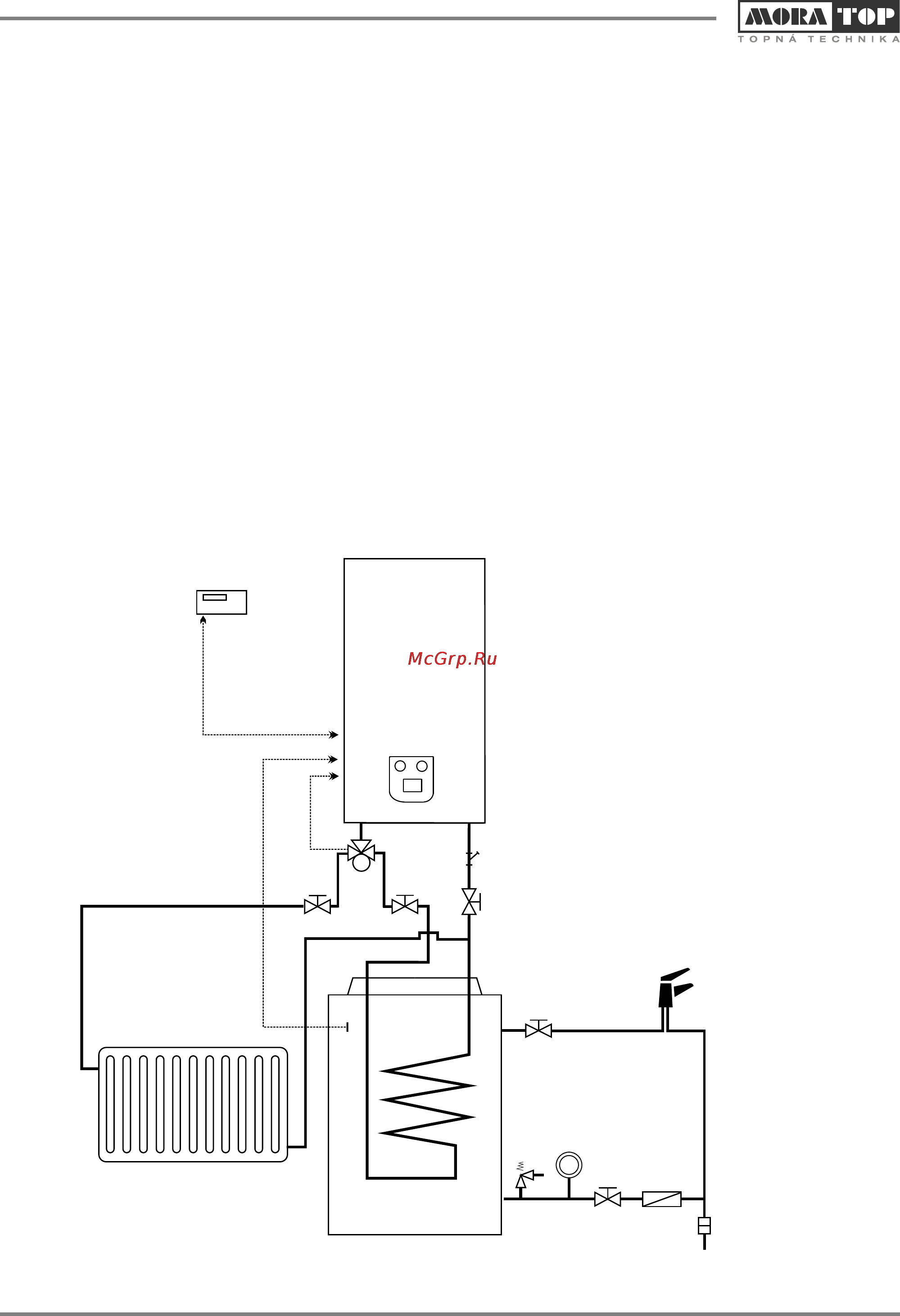

Информационная схема подключения газового котла с ЕВН
1 - котёл
2 - водонагреватель
3 - трёхходовой клапан
4 - система отопления
5 - закрывающий вентиль
6 - фильтр
7 - обратный клапан
8 - водоочистка
9 - комнатный регулятор
11 - место отбора
12 - предохранительный клапан
13 - расширительный бак
14 - датчик температуры ЕВН
M
AB
A
B
13
1
2
3
4
5
6
7
8
9
11
12
14
METEOR PLUS
