28

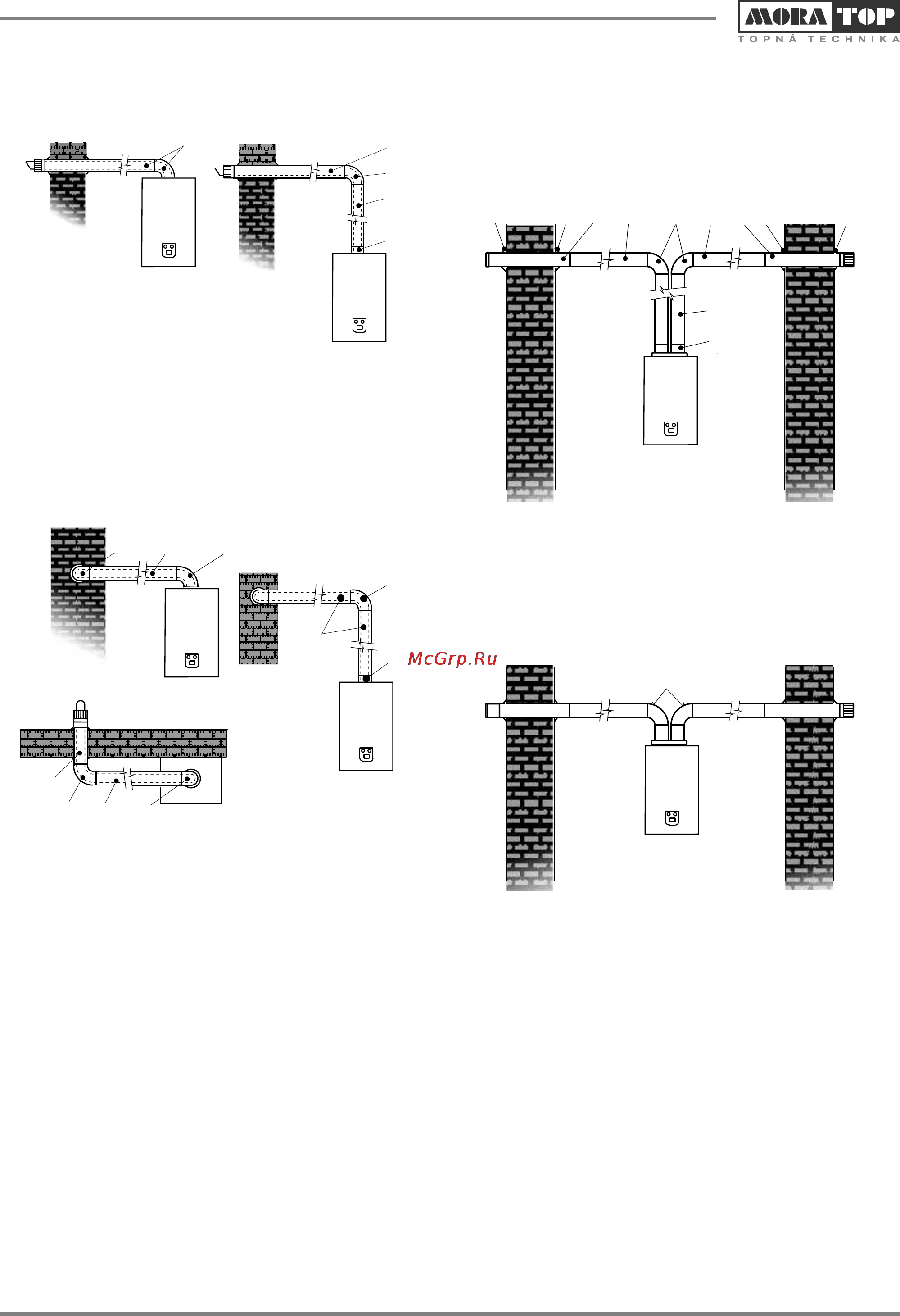

Примеры систем Длины отводов для 24КТ, 24ST
Горизонтальная система с одним коленом (С )
12
Макс.длина с заслонкой Ø 43 - 2 коленa+8м
†
Макс.длина без заслонки Ø 43 - 2 колена+20м
†
Длина всасывания воздуха должна быть макс. 8м.
Примеры двухтрубного отвода продуктов
сгорания
1- Коаксиальный комплект Ø 60/100 -
9550.1993
2 -Колено коаксиальное 90° Ø 60/100 -
9550.0357
3 -Труба коаксиальная Ø 60/100-удлиннение l=1 м -
9550.2123, l = 0,5 м - 9550.2121
4 -Фланец
Горизонтальная система с двумя коленами (С )
12
1- Разделитель Ø 80 - Ø 80 - 9550.2097
2 -Труба Ø 80, удлинение l=1 м - 9550.1990
3 - Колено 90°, Ø 80 - 9550.2137
4-Труба всасывающая Ø80, входит в комплект -
9550.0361
5 - Труба отвода Ø 80, входит в комплект - 9550.0361
1,4 - Коаксиальный комплект Ø 60/100 - 9550.1993
2 - Труба коаксиальная Ø 60/100 - удлиннение
l=1 м - 9550.2123, l=0,5 м - 9550.2121
3 - Колено коаксиальное 90° Ø 60/100 - 9550.0357
5 - Фланец коаксиальный
Труба сдвоенная Ø80 - Ø80, комплект - 9550.0361
3.9.2 Двухтрубный отвод продуктов сгорания
Двухтрубный отвод продуктов сгорания (С )
82
У данного исполнения отвода продуктов сгорания
использован разделитель. Отвод продуктов сгорания
производится по центральной трубе разделителя,
забор воздуха по крайней.
Трубы должны иметь минимальный уклон 3% от
†
котла по направлению вниз.
Каждое дополнительное коаксиальное колено
†
90° сокращает максимальную длину на 1м.
2 колена на 90° последовательно одно за другим
†
уменьшают длину трубопровода на 4м.
Длины отводов для 18КТ, 18ST
Макс.длина с заслонкой Ø 43 - 2 коленa+8м
†
Макс.длина без заслонки Ø 43 - 2 колена+20м
†
1
1
2
3
4
4
3 2 1
3 12
3
5
2
7 6 4 2 3 2 5 6 7
2
1
1
METEOR PLUS
