Обозначения:

NTC - датчик NTC K1 - контактор

TER - комнатный термостат X1 - клеммная колодка 1

HT - аварийный термостат X2 - клеммная колодка 2

TS - датчик давления PG - проходной изолятор

TUV - теплая хозяйственная вода TMV - трехходовой клапан

PE - защитный провод TER TUV - термостат ГВС

N - активный провод R1 - реле нагревательного элемента 1

L - фазный провод R2 - реле нагревательного элемента 2

HV - сетевой выключатель R3 - реле нагревательного элемента 3

T1 - нагревательный стержень 1 R4 - реле насоса

T2 - нагревательный стержень 2

T3 - нагревательный стержень 3

Č - насос

ELECTRA LIGHT

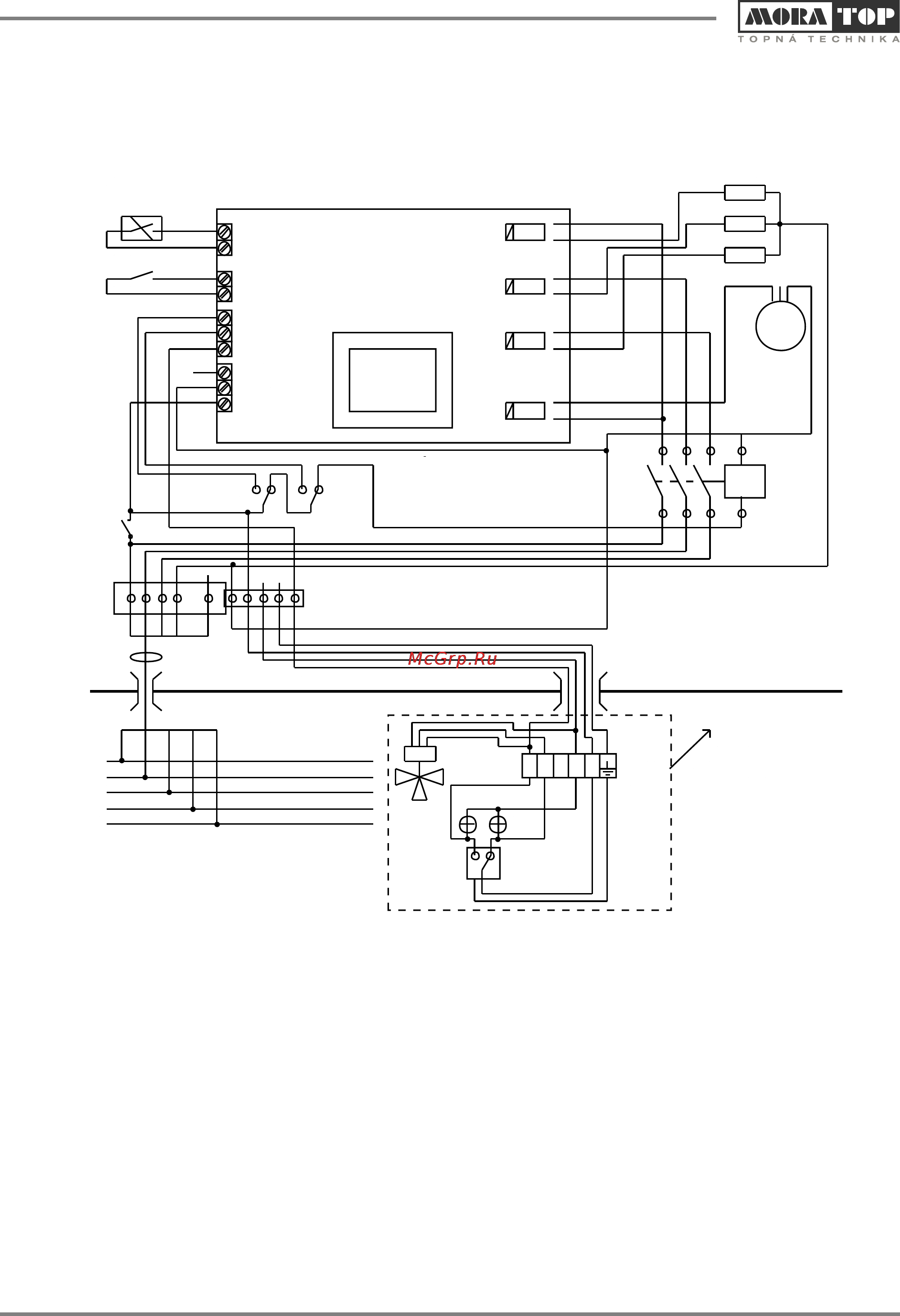

Схема подключения электрокотла к трехфазной сети 3х220/380В

Блок управления со стороны трансформатора

TER 24V

čidlo OV

(NTC)

TUV

NTC

TER

L2 L3L1

NL L1

PG21

X2X1

PG9

TER.TUV

1 2 N L3

оранжевый

зеленый

Не входит в комплект поставки

TMV
