11. ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ И ПРИСПОСОБЛЕНИЯ

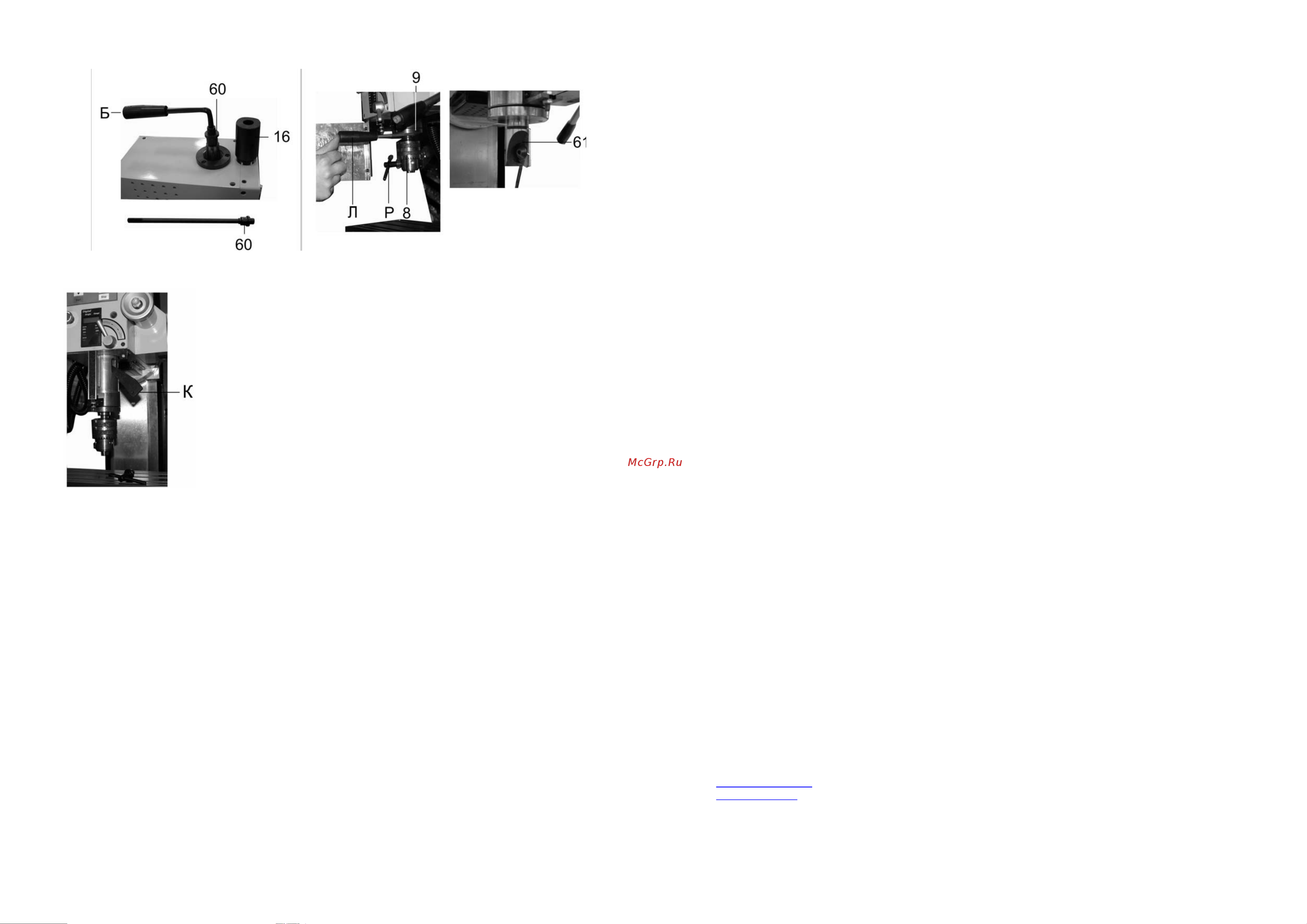

Рис. 8. Рис. 9.

11.1. Установка цанги, фрезы, сверла с конусным хвостовиком, сверлильного или цангового патрона

(Рис. 8, 9)

Рис. 10.

11.1.1. Станок не комплектуется фрезерным режущим инструментом и

приспособлениями для удержания фрез с цилиндрическим хвостовиком. При

покупке необходимого вам инструмента обращайте внимание на конус и

резьбу хвостовика, которые должны соответствовать посадке в шпинделе (9)

и установленной на вашем станке крепёжной шпильке (60).

11.1.2. Снимите (выкрутите) защитный колпак (16), удерживая шпиндель (9)

специальным ключом (Л). Специальным

шестигранным ключом (Б) открутите

(против часовой стрелки) крепёжную шпильку (60) на 1,5 -2 оборота. Лёгким

ударом пластикового или деревянного молотка по болту, выведите конус

хвостовика сверлильного патрона (8) из зацепления с ответной частью

шпинделя (9). Придерживая сверлильный патрон (8), выкрутите крепёжную

шпильку (60). Извлеките сверлильный патрон (8).

11.1.3. В посадочное гнездо шпинделя (9) вставьте конусный хвостовик

цангового патрона, фрезы (61) и

т.д., закрутите (по часовой стрелке)

крепёжную шпильку (60), установите защитный колпак (16).

11.1.4. Для демонтажа сверла или сверлильного патрона с конусным хвостовиком без резьбы рычагом

перемещения шпинделя (20) опустите шпиндель (9) в крайнее нижнее положение. В специальное

отверстие шпинделя (9) вставьте клин (К) и лёгким ударом пластикового или деревянного молотка по клину

(К), аккуратно

(чтобы не поранить руки) удерживая, извлеките сверло или сверлильный патрон, Рис.

2а,,9,10.

12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Предупреждение: перед выполнением обслуживания станка для собственной безопасности

необходимо выключить станок и отсоединить вилку шнура станка из электрической розетки.

12.1. Обслуживание

12.1.1. Содержите станок и рабочее место в чистоте. Не допускайте накапливания пыли, стружки и

посторонних

предметов на станке и внутри корпуса. Освобождайте все трущиеся узлы и детали от пыли,

стружки и посторонних предметов. Периодически очищайте станок сжатым воздухом.

12.1.2. Заменяйте изношенные детали по мере необходимости. Электрические шнуры, в случае износа,

повреждения, следует заменять немедленно.

12.1.3. Станок необходимо проверять перед работой. Все неисправности должны быть устранены и

регулировки

выполнены. Повреждения поверхности салазок станка следует устранить при помощи

шабера. Проверьте плавность работы всех деталей

12.1.4. Перед началом работы слегка покройте густой смазкой шестерни и винты хода по всей длине.

12.1.5. Перед началом работы и после окончания капните несколько капель масла в маслёнки

концевых опор ходовых винтов стола и ещё 1-2 раза

в течение рабочего дня, если станок

непрерывно эксплуатируется.

12.1.6. Перед началом работы и после окончания капните несколько капель масла на направляющие

подачи стола, стойки перемещения бабки, оси маховиков, в маслёнки подшипников (М), Рис.4-6, и всех

узлов, снабжённых маслёнками.

12.1.7. После окончания работы удалите стружку со станка и тщательно очистите все поверхности. Если

использовалась охлаждающая жидкость, убедитесь, что она полностью удалена с поверхностей станка.

Рабочие поверхности должны быть чистыми, слегка смазанными маслом.

12.1.8. Останавливайте станок, проверяйте состояние крепления и положения всех сопрягаемых деталей,

узлов и механизмов станка после каждых 50 часов наработки.

13. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

Станок модели "КОРВЕТ 415" соответствует требованиям: ГОСТ

Р 50786-95, ГОСТ 12.2.009-99,

обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды и признан годным

к эксплуатации.

Дата изготовления ”_______”_________________________ 200 г. ОТК _____________ штамп

подпись

Дата продажи “_______”_________________________ 200 г. __________________

подпись продавца штамп магазина

14. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует надёжную работу станка модели «Корвет» при соблюдении условий хранения,

правильности монтажа, соблюдении правил эксплуатации и

обслуживания, указанных в руководстве по

эксплуатации.

Гарантийный срок – 12 месяцев с дня продажи через розничную торговую сеть. Срок службы – 5 лет.

Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации

станка в период гарантийного срока. В случае нарушения работоспособности станка в течение гарантийного

срока владелец имеет право на его бесплатный ремонт.

В гарантийный ремонт принимается станок при обязательном наличии правильно и полностью

оформленного и заполненного гарантийного талона установленного образца на представленный для

ремонта станок с штампом торговой организации и подписью покупателя.

В гарантийном ремонте может быть отказано:

1. При отсутствии гарантийного талона.

2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов

разборки, или попытки разборки станка.

3. Если неисправность станка стала следствием нарушения условий хранения, попадания внутрь

посторонних предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых

насадок и приспособлений, эксплуатация не предназначенным режущим инструментом, насадками,

дополнительными приспособлениями и т.п.).

4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих

обмоток статора).

5. При механическом повреждении сетевого шнура или штепселя.

6. При механическом повреждении корпуса

и его деталей.

Гарантия не распространяется на:

- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты,

отрезные диски, ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы

шлифовальных и ленточных машин, фильтры и т.п.;

- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные

щетки, приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные,

резиновые уплотнения и т.п. Замена их в течение гарантийного срока является платной услугой;

- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца

(услуга платная);

- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.

Предметом гарантии не является неполная комплектация станка, которая могла быть выявлена при

продаже. Претензии от третьих лиц не принимаются.

Станок в ремонт должен сдаваться чистым, в комплекте с принадлежностями.

РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:

Во всех случаях нарушения нормальной работы

станка, например: падение оборотов, изменение шума,

появление постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе – прекратить

работу и обратиться в Сервис - Центр «Корвет» или гарантийную мастерскую.

Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в

гарантийных мастерских, указанных в перечне «Адреса гарантийных мастерских».

Примечание:

Техническое обслуживание станка

, проведение регламентных работ, регулировок, указанных в

руководстве по эксплуатации, диагностика не относятся к гарантийным обязательствам и

оплачиваются согласно действующим расценкам Сервис - Центра.

С гарантийными обязательствами ознакомлен и согласен: _______________, _________________

дата подпись

Сервис-Центр “Корвет” тел./ факс (4732) 39-24-86, 61-96-45

E-mail: petrovich@enkor.ru

E-mail: orlova@enkor.ru

Изготовитель: ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.

Импортер: ООО «ЭНКОР - Инструмент - Воронеж»:

394018, Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33

E-mail: opt@enkor.ru
