10 7

12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует надёжную и безаварийную

работу станка при условии правильного монтажа и об-

служивания его в соответствии с требованиями, изло-

женными в руководстве по эксплуатации

Гарантийный срок эксплуатации станка – 12 месяцев

со дня продажи через розничную торговую сеть. Срок

службы – 5 лет. При отсутствии даты продажи и штампа

магазина на

гарантийном и отрывных талонах гарантий-

ный срок исчисляется с даты изготовления.

В случае нарушения работоспособности станка в те-

чение гарантийного срока владелец имеет право на

бесплатный ремонт вышедшего из строя сверлильного

станка, если не будет отмечено следующее:

1. Анализ представленных документов выявил отклоне-

ния от требуемых норм (гарантийный талон заполнен с

нарушениями, сведения о станке в документах не соот-

ветствуют действительным, на документе присутству-

ют признаки вторичного заполнения, истек срок обяза-

тельств гарантийного обслуживания и др.)

2. Неисправность изделия стала следствием воздейс-

твия высоких или низких температур; попавших внутрь

посторонних предметов, жидкостей, сильного загрязне-

ния, воздействия на изделие обстоятельств «непреодо-

лимой силы».

3. Изделие эксплуатировалось: с изношенным, повреж-

денным режущим инструментом; без требуемого ухода;

с использованием расходных материалов ненадлежа-

щего качества, с нарушением сроков техобслуживания

и регламентных работ.

4. Если невнимательность или небрежность оператора,

пропустившего первичные признаки дефекта (возможно

производственного), привела к необходимости сложного

комплексного ремонта.

5. Для ремонта предъявлено изделие с естественно из-

ношенными деталями, поскольку эксплуатировалось с

интенсивностью, на которую не рассчитано.

6. Гарантия не распространяется: на быстроизнашива-

ющиеся детали и узлы, сменные и съемные принадлеж-

ности, если на них присутствуют следы эксплуатации:

(патроны сверлильные, ремни приводные, тиски и т.д.)

7. Предметом гарантии не является неполная комплек-

тация изделия, которая могла быть

выявлена при про-

даже; претензии третьих лиц не принимаются,

8. Станок в ремонт сдается чистым, в комплекте с при-

надлежностями.

ПРИМЕЧАНИЕ:

1. Техническое обслуживание станка, проведение рег-

ламентных работ, регулировок, испытаний не относятся

к гарантийным обязательствам и оплачиваются соглас-

но действующим ставкам Сервисного Центра.

РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:

Во всех случаях нарушения нормальной работы

станка,

например: падение оборотов, изменение шума, появле-

ния постороннего запаха, дыма, вибрации, стука, и т.п.

- прекратите работу и обратитесь в Сервисный Центр.

Мы гарантируем работу станка в соответствии с тре-

бованиями нормативных документов, перечисленных

выше. Повреждения, вызванные нормальным износом,

перегрузкой или неправильной эксплуатацией и хране-

нием, не являются предметом гарантии.

С гарантийными обязательствами ознакомлен и согла-

сен:

_______________, _______________________________

дата подпись покупателя

Сервис-Центр “Корвет”

тел./ факс (4732) 39-24-84 (многоканальный),

добавочные номера 418, 39-24-86

E-mail: petrovich@enkor.ru

E-mail: orlova@enkor.ru

Изготовитель:

ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАН-

ХАЙ, П.Р.

Импортер:ООО «Энкор-Инструмент-Воронеж»:

394018, Воронеж, пл. Ленина, 8.

Тел./факс: (4732) 39-03-33

E-mail: opt@enkor.ru

6. РАСПАКОВКА

6.1. Откройте коробку

, извлеките все комплектующие

узлы и детали.

6.2. Проверьте комплектность станка в соответствии с

разделом 3.

6.3.Освободите узлы и детали станка от консервацион-

ной смазки.

ВНИМАНИЕ: На некоторые детали нанесено защит-

ное покрытие. Для обеспечения правильной сбор-

ки и работы, снимите это покрытие. Защитное пок-

рытие удаляется уайт-спиритом с помощью мягкой

салфетки. Растворители могут повредить поверх-

ность. Для очистки окрашенных, пластмассовых и

резиновых деталей используйте мыло и воду. Тща-

тельно протрите все детали чистой сухой салфет-

кой и слегка смажьте жидким машинным маслом все

обработанные поверхности.

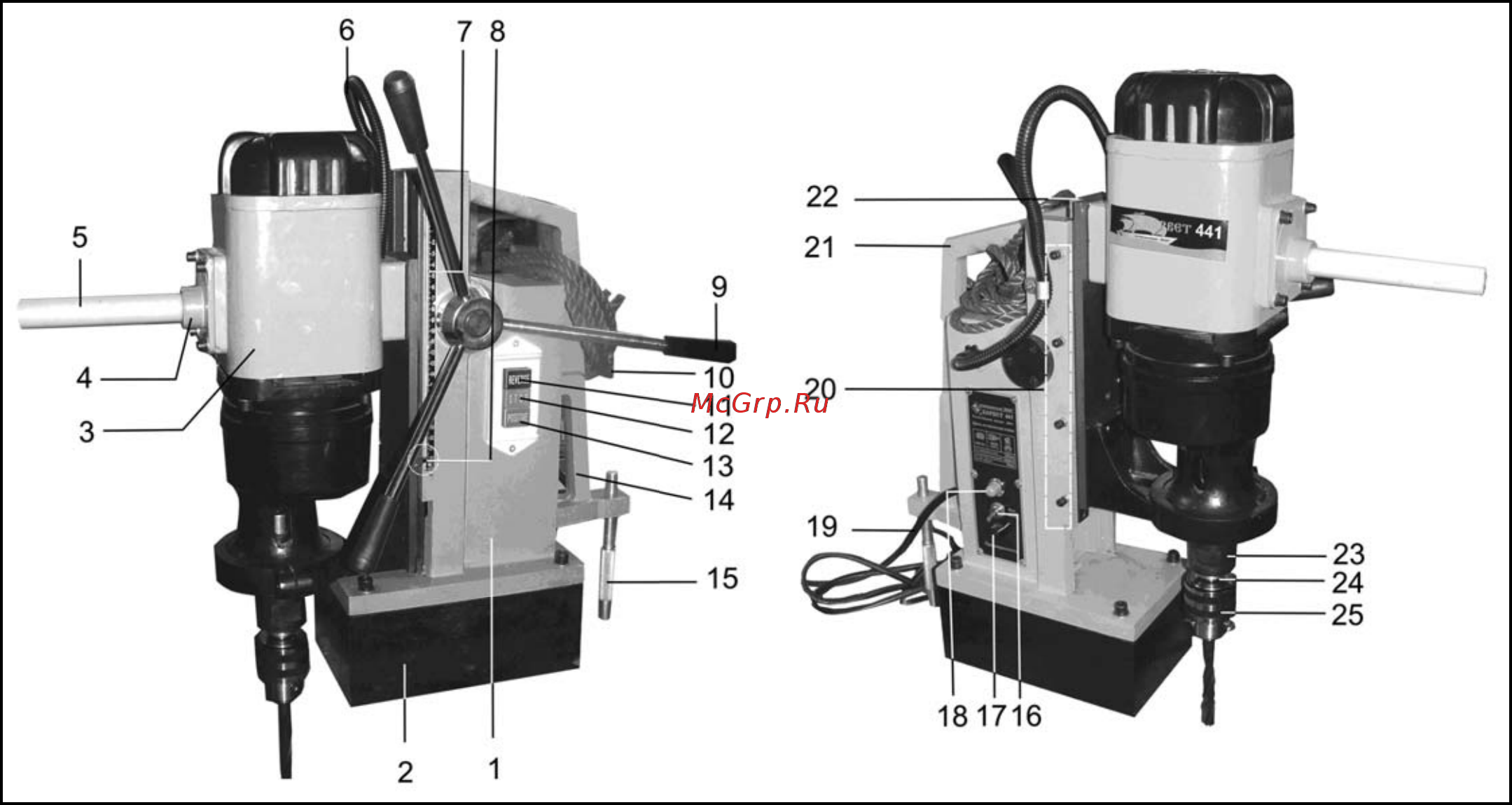

7. УСТРОЙСТВО СТАНКА (Рис.2)

7.1. Станок состоит из следующих сборочных единиц и

деталей:

1. Колонна

2. Подушка магнитная

Головка сверлильная

4. Втулка

5. Ручка

6. Трубка

7. Шкала

8. Указатель

9. Ручка

10. Трос (страховочный)

11. Кнопка включения реверсивного вращения шпинделя

12. Кнопка остановки вращения шпинделя

13. Кнопка включения вращения шпинделя

14. Ручка

15. Опора

16. Тумблер (включения эл.маг. подушки)

17. Предохранитель

18. Индикатор

19. Шнур питания

20. Винт регулировочный (4 шт.)

21. Ручка

22. Рейка

23. Шпиндель

24. Дорн

25. Патрон сверлильный

8. СБОРКА И РЕГУЛИРОВКА

8.1.Установите станок на ровную устойчивую горизон-

тальную поверхность.

Переносите станок за ручку (21) или (14), Рис.2.

Обеспечьте устойчивое положение станка на горизон-

тальной поверхности вращением опоры (15), Рис.2

Опора (15), Рис.2, предотвращает опрокидывание стан-

ка «назад».

8.2.Вверните до упора три ручки (9), как показано на

Рис.2. Вверните до упора ручку (5) во втулку (4), Рис.2.

8.3. Установите сверлильный патрон (С) на дорн (В),

Рис.1 (предварительно необходимо удалить с его повер-

хности смазку), а также очистите от смазки внутреннюю

посадочную поверхность сверлильного патрона (С),

Рис.1.

Закрепите сверлильный патрон (12) в сборе с дорном

(11) на шпинделе (23), Рис.2, легким ударом через де-

ревянный брусок. Кулачки сверлильного патрона (12),

Рис.2, при этом должны быть сведены.

При необходимости установите на станок сверло с ко-

ническим хвостовиком непосредственно в шпиндель

или через один из адаптеров (К), Рис.1, как показано на

Рис.3

8.4.Протяните через ручку (21) или (14) страховочный

трос (10), Рис.2

Концы троса (10) фиксируются хомутом (26) с помощью

гаек (27), Рис.4. Длина выступающих концов троса (10),

Рис.4, должна быть не менее 10 диаметров троса.

9. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ (Рис.2)

9.1. Настройки и регулировки

Станок собран. Перед началом эксплуатации станка не-

обходимо проверить функционирование его механичес-

ких и электрических блоков.

Перед тем как подключить станок к источнику элек-

трического тока, убедитесь что все выключатели и

Рис. 2
