На «нормальных» поверхностях луч лазерного дальномера «измеряет» без использования специального ре-

флектора.

«Нормальными» считаются любые неотражающие поверхности, структура которых может быть полностью

шероховатой.

Дальность действия зависит от отражательной способности целевой поверхности, т. е. поверхности с низкой

отражательной способностью, как например поверхности синего, красного и зеленого цвета, могут обусловить

некоторые отклонения.

В комплект поставки прибора входят стержень рефлектора с наклеенной отражательной пленкой.

Измерение по отражательной пленке обеспечивает точное измерение даже больших расстояний.

Кроме того, с помощью стержня рефлектора измерение расстояния можно выполнять по точкам на грунте.

УКАЗАНИЕ

Регулярно проверяйте настройку видимого лазерного луча относительно визирной оси. Если требуется на-

стройка или вы не уверены в точности результатов измерений, сдайте прибор в ближайший сервисный центр

Hilti.

6.3.2 Цели

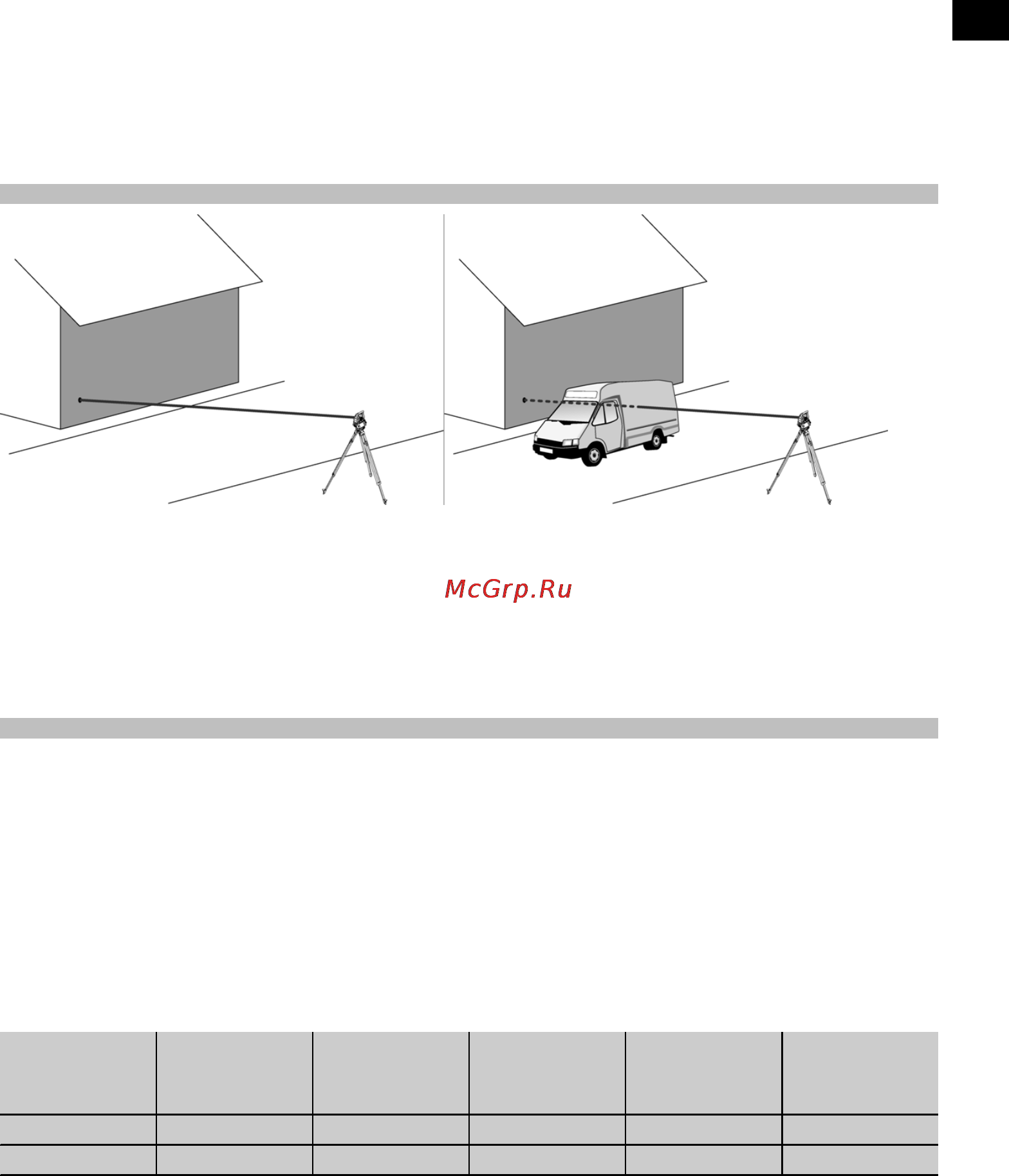

С помощью лазерного луча измерения можно выполнять по любой неподвижной цели.

При измерении расстояния необходимо убедиться в том, что во время измерения луч не пересечет ни один

посторонний объект (субъект).

УКАЗАНИЕ

В противном случае существует вероятность того, что измерение будет выполнено не относительно нужной

цели, а относительно какого-либо иного объекта.

6.3.3 Стержень рефлектора

Стержень рефлектора POA 50 (метр.), состоящий из 4 стержневых элементов (каждый длиной 300 мм),

наконечника (длиной 50 мм) и плиты рефлектора (высота 100 мм/50 мм от центра), служит для измерения по

точкам на грунте.

Стержень рефлектора POA 51 (брит.), состоящий из 4 стержневых элементов (каждый длиной 12 дюймов),

наконечника (длиной 2,03 дюйма) и плиты рефлектора (высота 3,93 дюйма/1,97 дюйма от центра), служит для

измерения по точкам на грунте.

С помощью встроенного уровня стержень рефлектора можно устанавливать вертикально над точкой на грунте.

Расстояние от наконечника стержня до центра рефлектора варьируется в целях обеспечения свободного обзора

лазерного луча в случае различных препятствий с разной высотой.

Набивка на отражательной пленке обеспечивает точное определение направлений и измерение расстояний;

кроме того, пленка позволяет увеличить дальность действия при измерении относительно других целевых

поверхностей.

Длина

стержня

рефлектора

L1 L2 L3 L4 L5

POA50(метр.) 100мм 400мм 700мм 1000мм 1300мм

POA 51 (брит.)

4" 16" 28" 40" 52"

115
