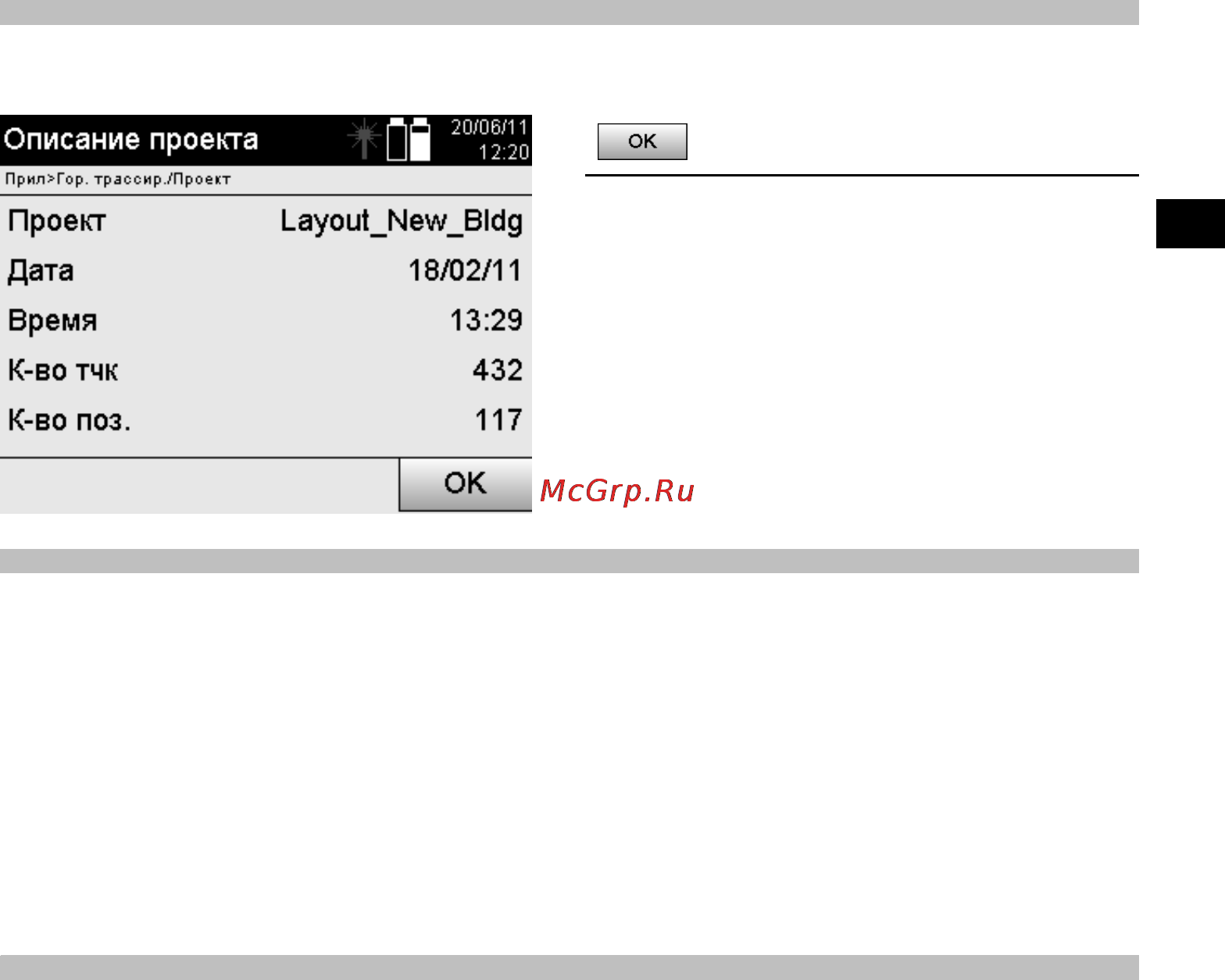

10.1.4 Информация о проекте
В окне «Информация о проекте» отображается текущий статус проекта, например дата и время его создания,
количество станций и общее количество сохраненных точек.
Подтвердить индикацию и вер-
нуться к выбору проекта.
10.2 Позиционирование и ориентирование
Уделите этой главе особое внимание.
Настройка позиционирования измерительной станции является одной из самых важных задач при использовании
тахеометра и требует серьезного отношения.
При этом самым простым и самым надежным способом является установка по точке на грунте и использование
надежной визирной точки.
Применение опций «Свободного позиционирования» обеспечивает большую гибкость, но их использование
может представлять опасность вследствие нераспознавания/накопления ошибок и т. д.
Кроме того, для работы с этими опциями требуется наличие хотя бы небольшого опыта в настройке позициони-
рования прибора относительно опорных точек, которые используются при расчете позиции.
УКАЗАНИЕ
Обратите внимание: если позиционирование станции будет неверным, неверными будут и все результаты
выполняемых от данной станции измерений, трассировок, ориентировок и т. д.
10.2.1 Обзор
В определенных приложениях, использующих абсолютные позиции, после физической установки
прибора/станции также следует задать данные позиции измерительной станции, т. к. приложению необходимо
знать, в какой позиции находится прибор.
Эта позиция может определяться однократно с помощью координат или посредством определения строитель-
ных осей.
Данный процесс называется «Задать поз.».
Кроме того, наряду с настройкой позиции прибора также необходимо знать, в каком направлении расположены
опорные оси, или знать направление главной оси.
Главная ось в большинстве случаев находится на координатах в направлении севера, в случае строительных
осей — в направлении строительной оси.
Знать направление опорных осей необходимо, потому что горизонтальный лимб со своей «нулевой отметкой»
вращается как бы параллельно или в направлении к главной оси.
Данный процесс называется «Ориентирование».
Опции по определению позиции станции могут использоваться в двух системах:
либо в системе строительных осей, где длины и расстояния под прямым углом уже присутствуют или должны
быть введены, либо в системе прямоугольных координат.
Система определения позиции станции/измерительная система задается при определении станции.
ru
133
Printed: 07.07.2013 | Doc-Nr: PUB / 5135727 / 000 / 00
