1. трассировка точек со строительными осями;

2. трассировка точек с координатами и/или с точками, взятыми из чертежа CAD.

11.1.2 Трассировка со строительными осями

При трассировке со строительными осями вводимые значения трассировки всегда соотносятся с той строи-

тельной осью, которая была выбрана в качестве опорной.

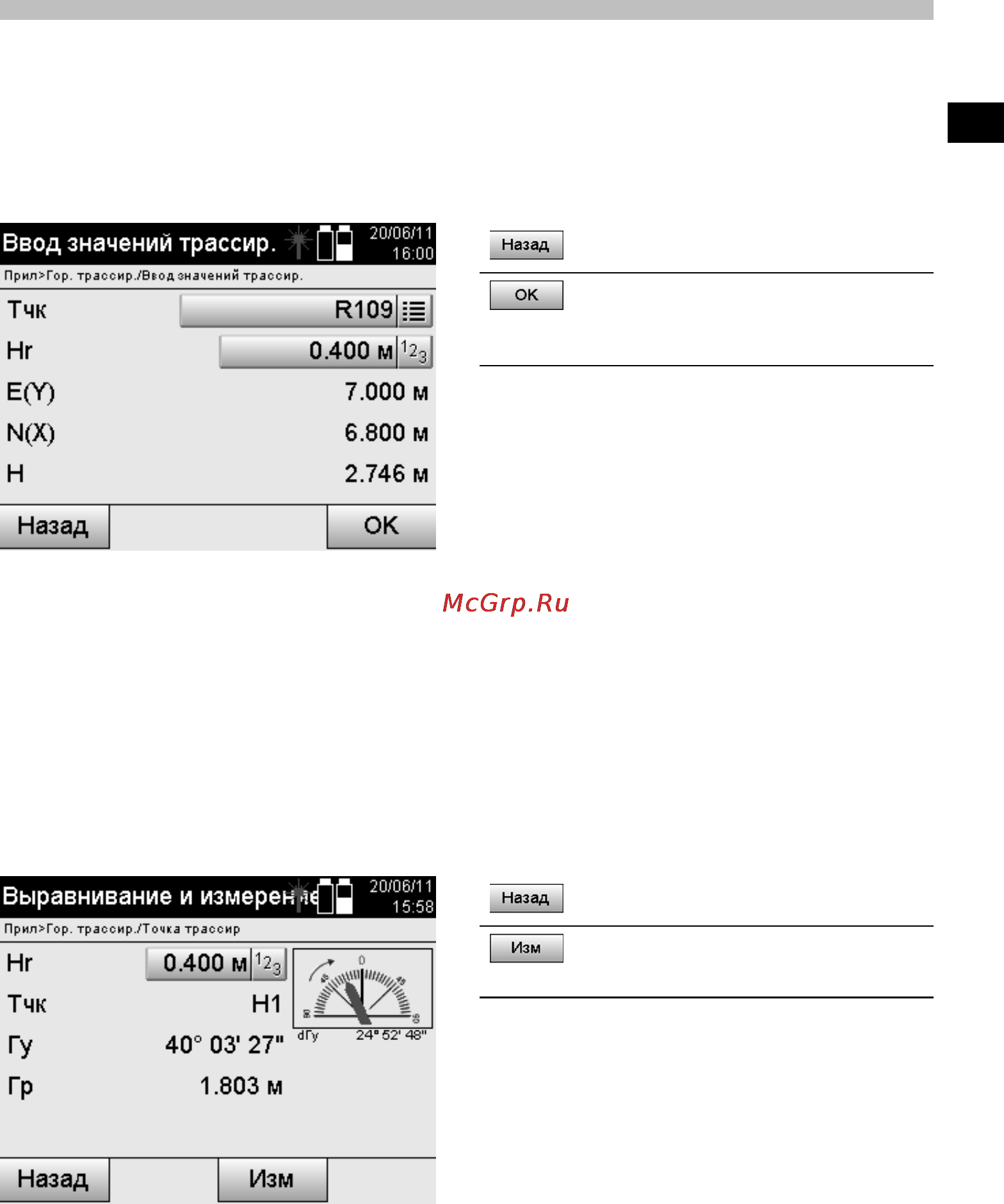

Ввод точки трассировки относительно строительной оси

Ввод точки трассировки в виде величины, зависимой от определенной в ходе настройки позиционирования

строительной оси или строительной оси, на которой установлен прибор.

Значения ввода являются продольными и поперечными расстояниями относительно определенной строительной

оси.

Вернуться к предыдущей инди-

кации.

Подтвердить ввод и перейти

к индикации выверки прибора

относительно точки трасси-

ровки.

УКАЗАНИЕ

Значения трассировки на строительной оси в переднем/заднем направлении от измерительной станции яв-

ляются продольными значениями, а значения трассировки, расположенные справа и слева от строительной

оси, — поперечными. «Вперед» и «справа» являются положительными значениями,«назад»и«слева»—

отрицательными.

Направление относительно точки трассировки

Прибор выравнивается в этом окне относительно трассируемой точки: при этом он поворачивается до тех

пор, пока красный указатель направления не установится на «0» и расположенный внизу цифровой указатель

разности углов также не установится точно на нулевой отметке. В этом случае центр перекрестия отображается

в направлении точки трассировки для наведения держателя рефлектора.

Кроме того, существует возможность автоматического наведения держателя рефлектора по визирной линии с

помощью вспомогательного приспособления.

Возврат к вводу значений

трассировки.

Измерить расстояние и пе-

рейтикиндикациикорректиро-

вок параметров трассировки.

151
