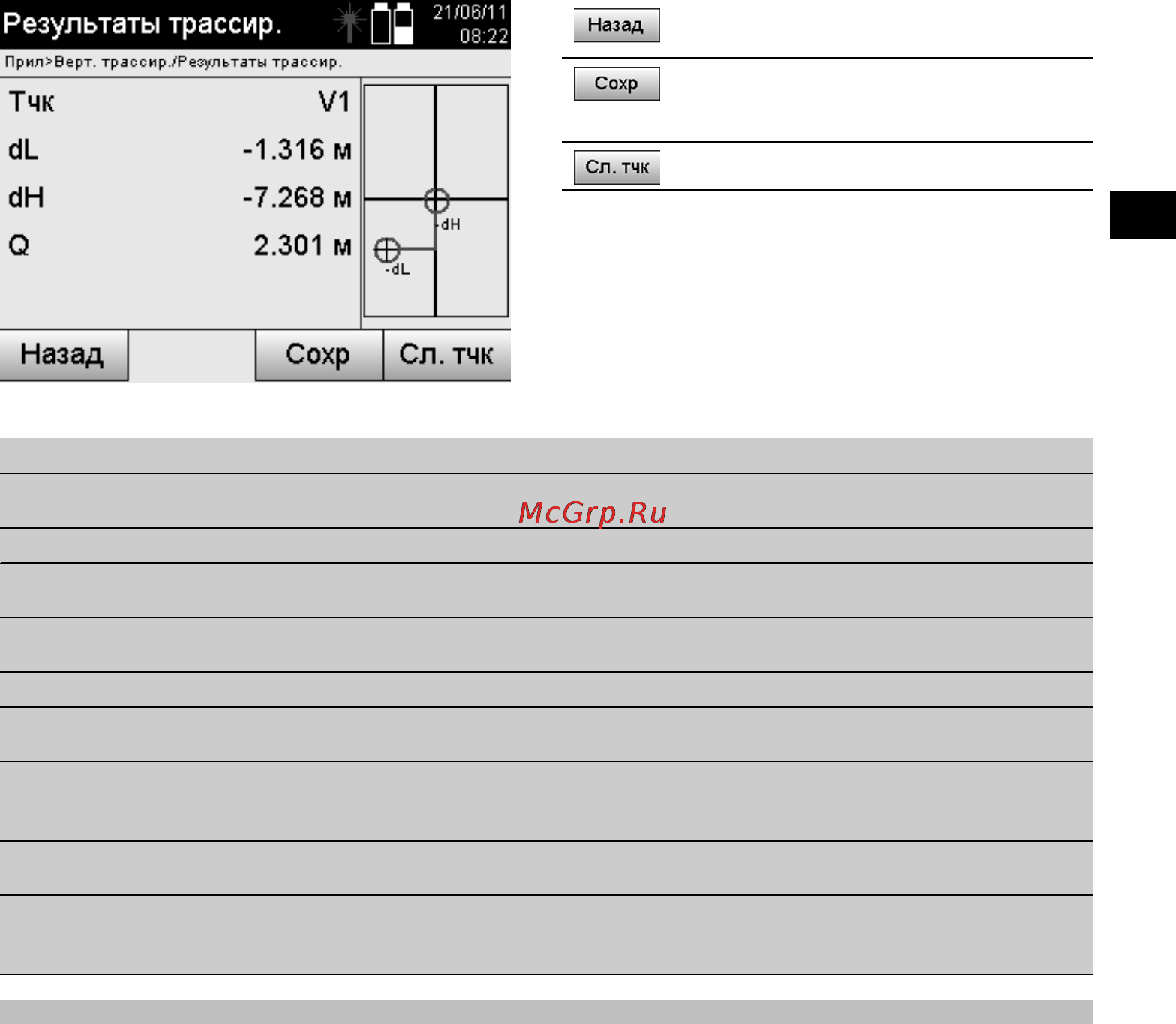

Возврат к вводу значений
трассировки.
Сохранить значения трасси-
ровки и последние значения
разности.
Ввести следующую точку.
Сохранение данных трассировки со строительными осями
Тчк
Обозначение точки трассировки.
Вдоль (введ.) Введенное продольное расстояние относительно
опорной оси.
Высота (введ.) Введенное значение высоты.
Смещение (введ.)
Введенное значение смещения по вертикали отно-
сительно опорной плоскости.
Вдоль (измер.) Измеренное продольное расстояние относительно
опорной оси.
Высота (измер.) Измеренная высота.
Смещение (измер.)
Измеренное смещение относительно опорной плос-
кости.
dL Разность в значении продольного измерения с уче-
том опорной оси: dL = «Вдоль» (измер.) «Вдоль»
(введ.)
dH Разность высот: dH = высота (измер.) высота
(введ.)
dOffs Разность в значении поперечного измерения с уче-
том опорной оси: dOffs = «Попер.» (измер.) «По-
пер.» (введ.)
11.2.3 Вертикальная трассировка с координатами
Координаты могут использоваться, если, например, имеются опорные точки ввидекоординатиточкина
вертикальной плоскости также присутствуют в виде координат в той же самой системе.
Это имеет место, если, например, предварительно было выполнено измерение вертикальной плоскости с
координатами.
Ввод точек трассировки
Ввод точек трассировки с точками координат может происходить тремя различными способами:
1. ручной ввод координат точек;
2. выбор координат точек из списка сохраненных точек;
3. выбор координат точек из списка сохраненных точек в CAD-графике.
ru
161
