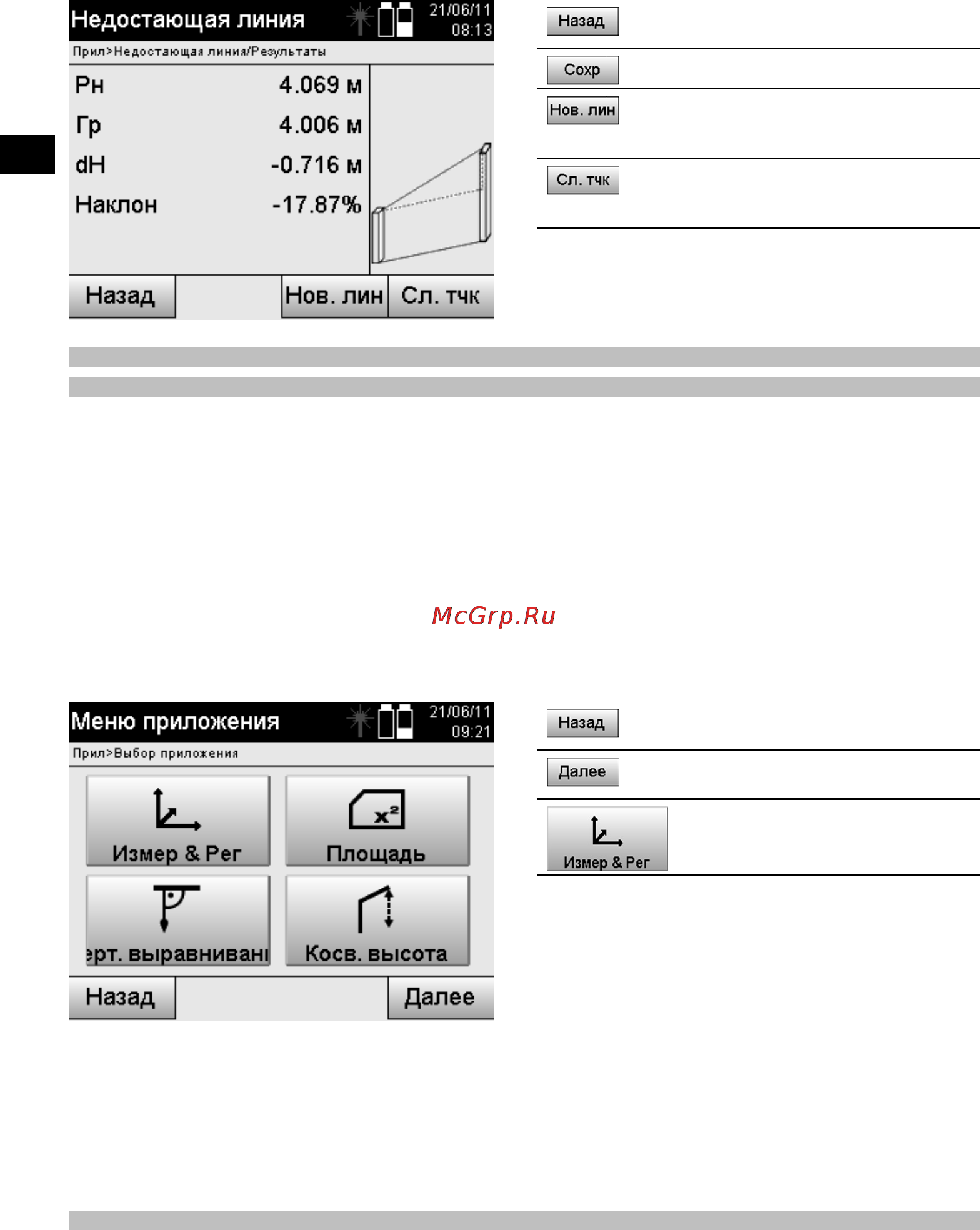

Индикация результата

Вернуться к предыдущей инди-

кации.

Сохранить результат

Вариант «Новая линия». Пе-

рейти к вводу новой 1-й опор-

ной точки.

Вариант «Следующая точка»:

расчет недостающей линии от-

носительно 1-й опорной точки.

11.5 «Измер. & Регистр.»

11.5.1 Принцип работы приложения «Измер. & Регистр.»

С помощью «Измер. & Регистр.» выполняется измерение точек, позиция которых неизвестна.

Выполнение измерений дистанций возможно с помощью лазера, если лазерный луч можно направить непо-

средственно на поверхность.

Позиции точек рассчитываются согласно настройке позиционирования измерительной станции либо с помощью

параметров строительных осей, либо с помощью координат и/или параметров высоты.

Измеренные точки могут иметь и сохраняться с различными обозначениями.

УКАЗАНИЕ

С каждым процессом сохранения обозначение точки автоматически увеличивается на «1».

Сохраненные точечные данные могут передаваться на ПК и отображаться в CAD илиподобнойсистемеив

последующем редактироваться или выводиться на печать или архивироватьсявцеляхдокументирования.

Для запуска приложения «Измер. & Регистр.» в меню приложений следует нажать соответствующую кнопку.

Вернуться к предыдущей инди-

кации.

Перейти к выбору других при-

ложений.

Вызвать приложение «Измер.

& Регистр.»

После вызова приложения на дисплее появляются окна проектов/выбора проекта и соответствующий выбор

позиции или настройки позиционирования измерительной станции.

После завершения настройки позиционирования запускается приложение «Измер. & Регистр.».

В зависимости от выбора позиции измерительной станции существует два варианта установления точки обмера:

1. Позиции точки в зависимости от строительной оси

2. Позиции точки в зависимости от системы координат

11.5.2 Измерение и регистрация со строительными осями

Позиции измеренных точек соотносятся со строительной осью, которая была использована в виде опорной оси.
