6. Завершите измерение нажатием кнопки «Старт/Стоп».

Двойной звуковой сигнал сигнализирует об окончании измерения.

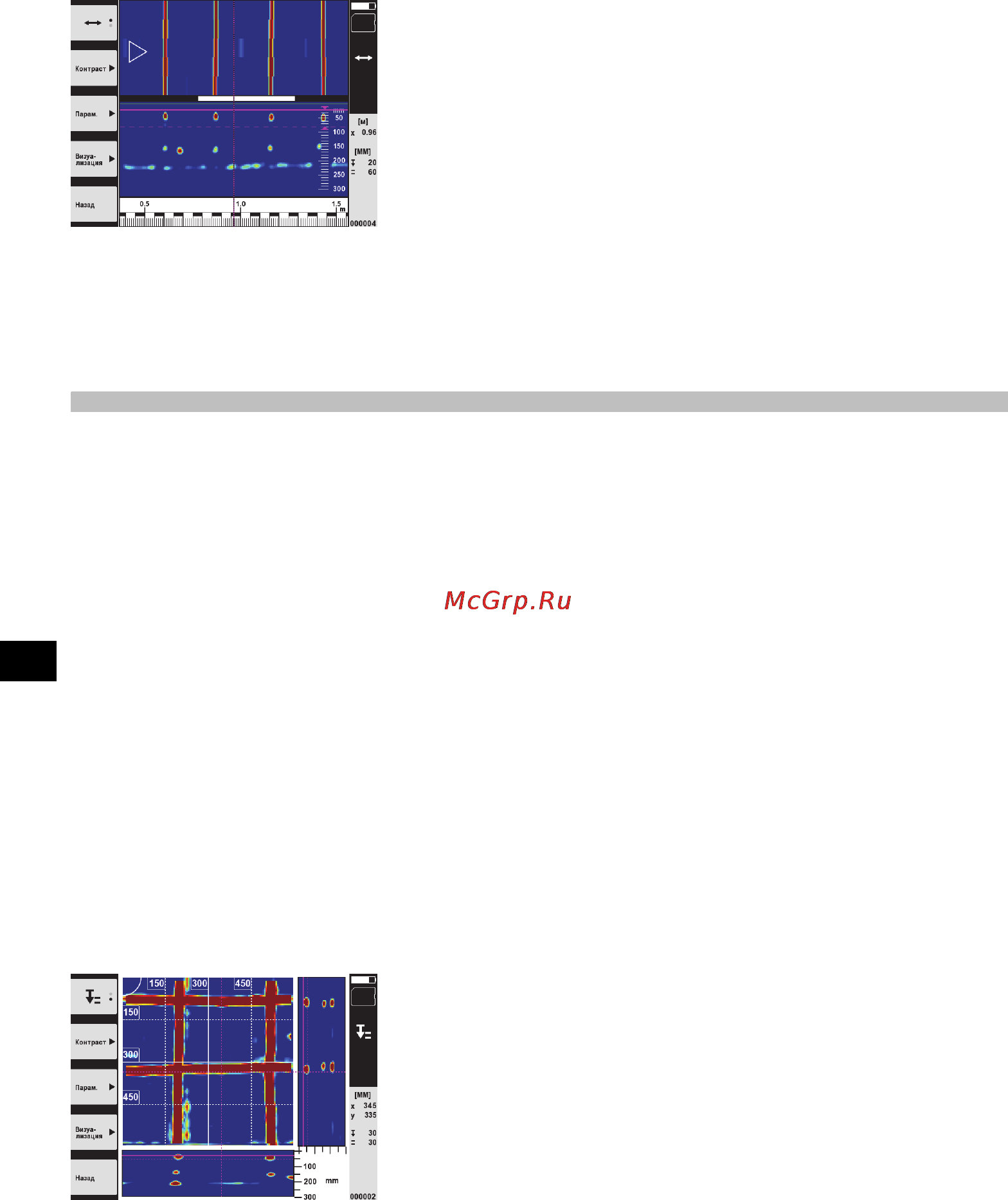

7. Проверьте результаты измерения с помощью функции «Preview». Настройтеуправлениеклавишногопе-

реключателя с помощью функциональной кнопки вверху слева. С помощью клавишного переключателя

можно настраивать глубину/толщину слоя в зависимости от местоположения объектов.

УКАЗАНИЕ С помощью функциональных кнопок «Contrast», «Param.» и «Visualization» можно изменять

параметры визуализации и расчёта. При изменении настроек «Param.» необходимо выполнить повторный

расчёт данных. Для этого нажмите кнопку подтверждения «OK».

5.5 Режим Imagescan 4

Для плоскостного отображения объектов в бетонных конструкциях. Визуализация объектов происходит в

режиме вида сверху и в сечении.

1. Выполните сканирование в режиме Quickscan для определения расположения объектов (см. гл. 5.3).

2. Установите разметочную сетку ортогонально к местоположению объектов на сканируемой поверхности и

закрепитеееклейкойлентой.

УКАЗАНИЕ Расстояния в поле индикации детектора соответствуют расстояниям разметочной сетки только

при условии правильного натяжения зафиксированной сетки.

3. Выберите функцию «Imagescan» в главном меню.

4. Выберите размер растра (доступно только для PS 1000) и исходную точку.

5. Удерживайте детектор в соответствии с растром и исходной точкой на сканируемой поверхности.

6. Начните измерение нажатием кнопки «Старт/Стоп».

Раздастся звуковой сигнал, сигнализирующий о начале измерения, и в поле индикации появится красная

точка записи. Двойной звуковой сигнал сигнализирует о конце дорожки.

Измерение завершается автоматически в конце соответствующей дорожки.

7. Перемещайте детектор по заданному растру на сканируемой поверхности. Измерьте все дорожки.

При перемещении детектора со скоростью, близкой к максимально допустимой, выдается звуковое и

оптическое предупреждение. Если перемещение детектора слишком быстрое, измерение прерывается и

перемещение по дорожке следует повторить.

Ход измерения отображается с помощью индикатора прогресса. Индикация красного цвета становится

черной после достижения минимальной длины.

8. Для отмены перемещения по последней дорожке нажмите кнопку «Отмена».

После этого измерение можно начать заново.

9. После завершения сканирования последней дорожки результат измерения сразу отображается на экране

и вы можете проверить и проанализировать его.

10. С помощью функциональных кнопок «Contrast», «Param.» и «Visualization» можно изменять параметры

визуализации и расчета. При изменении настроек «Param.» необходимо выполнить повторный расчет

данных. Для этого нажмите кнопку подтверждения «OK».
