3.5 cm

или водопроводные трубы) могут отображаться в поле

индикации уже, чем они есть на самом деле.

6.2 Процесс измерения

1. Включите инструмент.

В поле индикации появляется «Стандартный

экран».

Выберите режим сканирования в соответствии с

исследуемым основанием.

2. Установите инструмент на основание и переме-

щайте его по основанию в направлении движения

(см. гл. 6.1 «Принцип функционирования»).

Результаты измерения после прохождения мини-

мального участка измерения 10 см (3,9 дюйма)

отображаются в поле индикации.

3. Для получения корректных результатов измере-

ния плавно перемещайте инструмент по обсле-

дуемому участку.

УКАЗАНИЕ В случае отрыва инструмента

от основания при выполнении измерений

в поле индикации сохраняется последний

результат измерения. В индикации диапазона

сенсора появляется сообщение «Удерж.». При

повторной установке инструментанаоснование,

продолжении его перемещения или нажатия

кнопки для измерения процесс измерения

начинается заново.

УКАЗАНИЕ Как индикация примерной глубины,

так и класс материала объекта относятся к объ-

ектам, отображаемым в сенсоре чёрным цветом.

Загорание светодиода состояния красным све-

том сигнализирует о нахождении объекта в диа-

пазоне сенсора, зелёным — никаких объектов

не обнаружено. Мигание светодиода состояния

краснымсветомсбольшойдолейвероятности

означает, что токопроводящий объект находится

в диапазоне сенсора.

Если объект находится ниже сенсора, в диапа-

зоне сенсора появляется индикация. В зависи-

мостиотразмераиглубинызалеганияобъекта

возможно распознавание класса объекта. При-

мерная глубина от верхней кромки обнаружен-

ного объекта отображается в строке состояния

или её можно считать по боковой шкале поля

индикации.

6.2.1 Локализация объектов

1. Для первичной локализации какого-либо объекта

достаточно однократного прохождения участка

измерения.

2. Если никакого объекта обнаружено не было, по-

вторите движение поперёк первоначального на-

правления измерения (см. главу 6.1 «Принцип

действия»).

3. Для точной локализации и маркировки найден-

ного объекта переместите инструмент по только

что измеренному участку обратно.

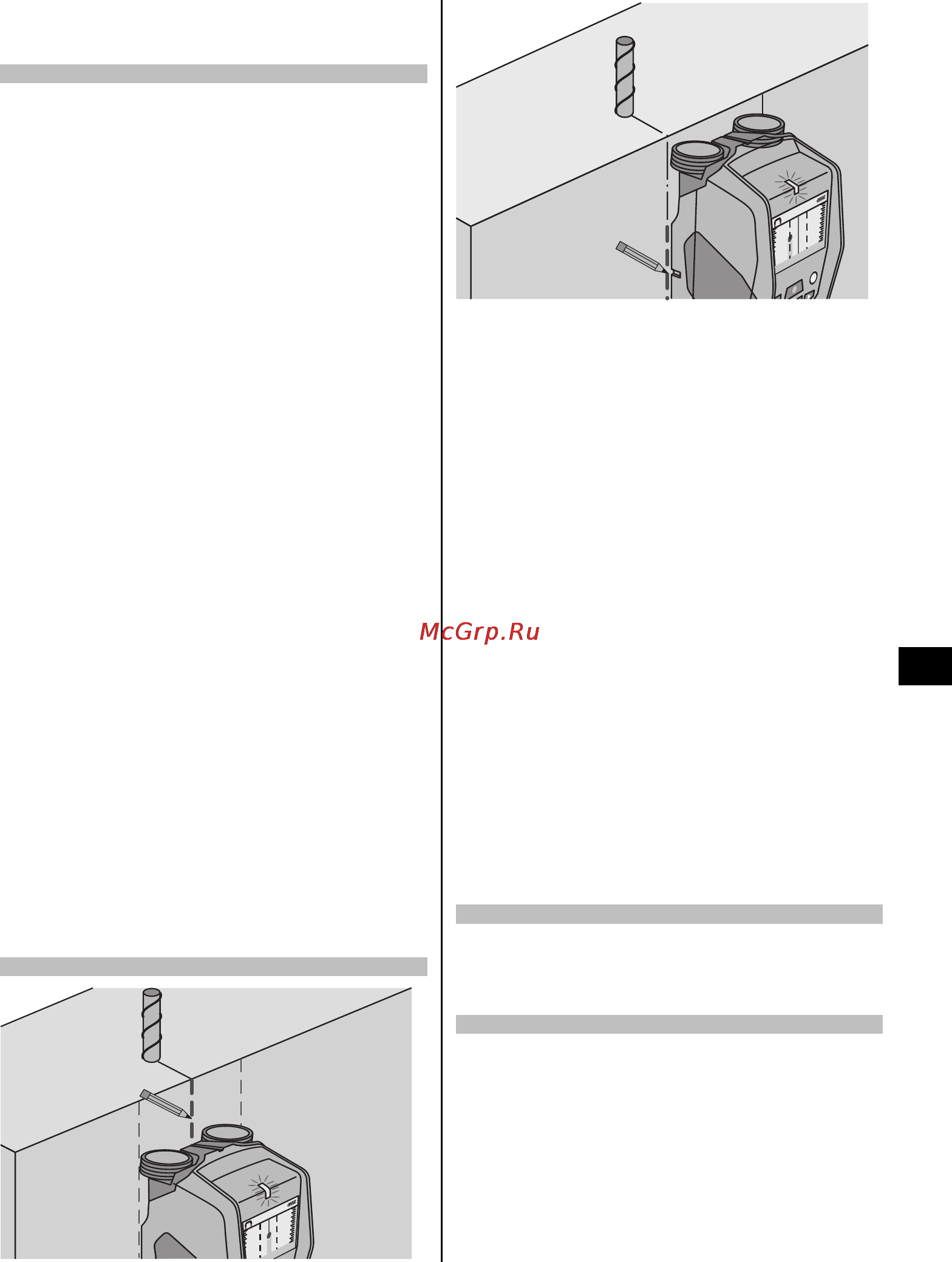

4. При появлении в поле индикации объекта непо-

средственно под средней линией (как показано

на рисунке A) вы можете маркировать объект на

основании с помощью верхней метки.

УКАЗАНИЕ Эта маркировка является

точной только в том случае, если речь идёт

действительно об объекте, расположенном

строго вертикально, т. к. область сенсора

находится немного ниже верхней метки.

5. Для точной маркировки перемещайте инстру-

мент влево или вправо до тех пор, пока обнару-

женный объект не окажется на наружной кромке

вполеиндикации.

6. Маркируйте обнаруженный объект рядом с пра-

вой или левой меткой (см. рис. B).

УКАЗАНИЕ Обнаруженный объект находится в

точке пересечения верхних и боковых меток.

6.3 Примеры результатов измерений

УКАЗАНИЕ

В приводимых ниже примерах звуковой сигнал вклю-

чен.

6.3.1 Арматура

В диапазоне сенсора находится железосодержащий

металл, например арматура. Слева и справа от него

находятся другие объекты вне диапазона сенсора.

Примерная глубина составляет 8 см (3,1 дюйма). Ин-

струмент подаёт звуковой сигнал.

171

Printed: 08.07.2013 | Doc-Nr: PUB / 5070419 / 000 / 01
