G
G
6.1.1 Монтаж и регулировка защитного кожуха 5
1. Выньте вилку кабеля из сетевой розетки.
2. С помощью торцового шестигранного ключа
ослабьте зажимной винт.
3. Установите защитный кожух на шейку привода.
4. Поверните защитный кожух в нужное положение.
5. С помощью торцового шестигранного ключа за-
тяните зажимной винт.
6.1.2 Демонтаж защитного кожуха
1. Выньте вилку кабеля из сетевой розетки.
2. С помощью торцового шестигранного ключа
ослабьте зажимной винт.
3. Поверните защитный кожух и снимите его.
6.2 Ограничитель глубины (опция)
ОПАСНО
Ограничитель глубины используйте исключи-
тельно для обработки минеральных оснований с
помощью алмазных отрезных кругов.
6.2.1 Монтаж/демонтаж ограничителя глубины 4
1. Выньте вилку кабеля из сетевой розетки.
2. Для монтажа навесьте крюк на ось направляю-
щих роликов.
3. Вставьте панель в защитный кожух, зафиксируйте
до щелчка.
4. Для демонтажа нажмите на фиксатор и вытащите
панель из защитного кожуха.
6.2.2 Установка глубины резания на
ограничителе глубины
1. Нажмите на движок установки глубины резания.
2. Переместите движок установки глубины с мар-
кировкой на нужную глубину резания.
6.3 Монтаж отрезного круга
ОСТОРОЖНО
Используйте только такие отрезные круги, частота
вращения которых не меньше максимальной ча-
стоты вращения инструмента без нагрузки.
ОСТОРОЖНО
Не допускается применять поврежденные, не круг-
лые или вибрирующие отрезные круги.
ОСТОРОЖНО
Не используйте отрезные круги из армированного
полимера с истекшим сроком годности.
УКАЗАНИЕ
С инструментом следует использовать алмазные
отрезные круги согласно указаниям EN 13236. В
качестве опции допускается также использование
отрезных кругов из армированного полимера
согласно EN 12413 (прямой, не изогнутой формы,
тип 41), для обработки металла. При этом
необходимо использовать предназначенное для
инструмента зажимное устройство DCH 300 ABR (см.
"Принадлежности"). Следуйте указаниям по монтажу
производителя отрезных кругов.

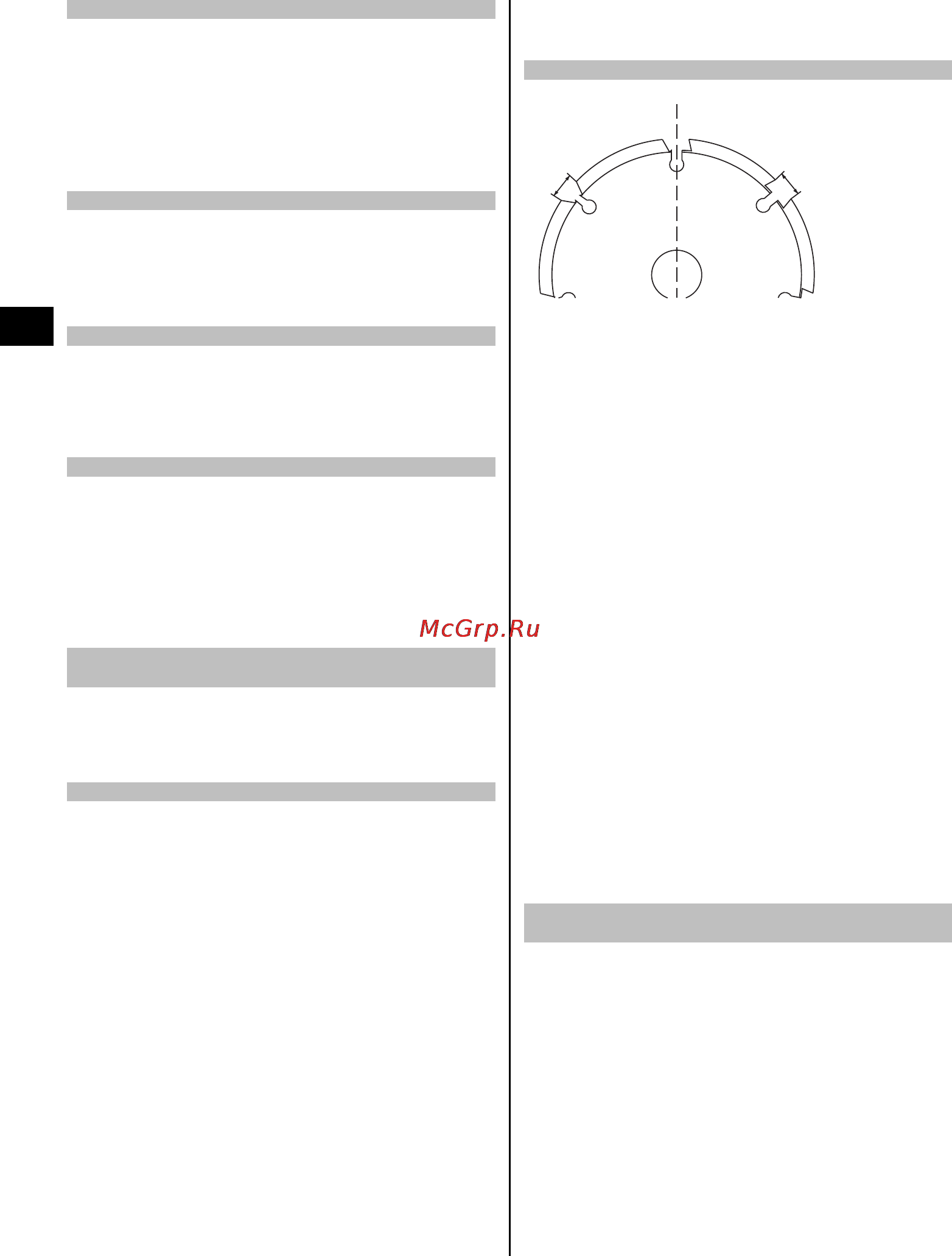

6.3.1 Монтаж алмазного отрезного круга
Ширина шлица G между частями должна составлять
макс. 10 мм. Ширина шайбы не должна превышать
3,5 мм.
Допускается применять сменный фланец ∅60 мм для
отрезных кругов внутренним диаметром 22,2 мм или
25,4 мм. Проверьте, какая сторона сменного фланца
подходит к внутреннему диаметру отрезного круга.
Фланец должен центрировать отрезной круг.
1. Выньте вилку кабеля из сетевой розетки.
2. Очистите зажимной фланец и зажимную гайку.
3. Установите сменный фланец диаметром 60 мм
правильной стороной на шпиндель таким обра-
зом, чтобы он не проворачивался.
4. Установите алмазный отрезной круг на сменный
фланец.
5. Установите зажимной фланец диаметром 60 мм
изажимнуюгайку.
6. ОСТОРОЖНО Кнопку фиксатора шпинделя
разрешается нажимать только после полной
остановки вращения шпинделя.
Нажмите кнопку фиксатора шпинделя и удержи-
вайте ее нажатой.
7. С помощью зажимного ключа затяните зажимную
гайку и отпустите кнопку фиксатора шпинделя.
8. Убедитесь в том, что кнопка фиксатора шпинделя
разблокирована.
6.3.2 Монтаж отрезных кругов из армированного
полимера (опция)
ОСТОРОЖНО
Никогда не используйте фланцы диаметром менее
80 мм с отрезными кругами из армированного по-
лимера.
Допускается применять сменный фланец ∅80 мм для
отрезных кругов внутренним диаметром 22,2 мм или
25,4 мм. Проверьте, какая сторона сменного фланца
подходит к внутреннему диаметру отрезного круга.
Фланец должен центрировать отрезной круг.
1. Выньте вилку кабеля из сетевой розетки.
2. Очистите зажимной фланец и зажимную гайку.
ru
92
Printed: 07.07.2013 | Doc-Nr: PUB / 5127801 / 000 / 00
