109

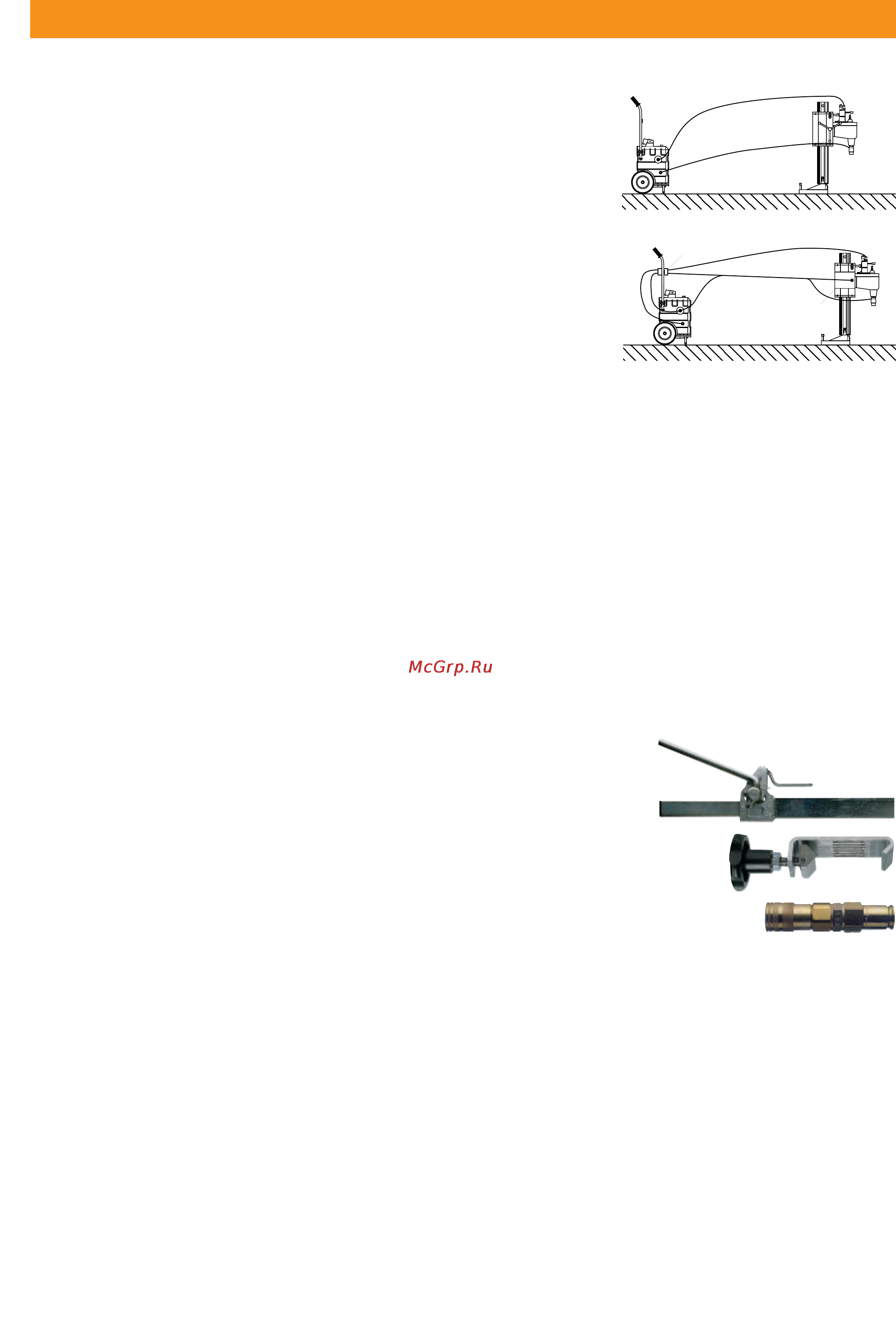

1. Управление с агрегата D-LP 15
Подключение DD-750 HY непосредственно к гидравличес-
кому агрегату, управление ходом каретки посредством ру-
коятки или редуктора плавного хода каретки DD-MF-ML.
2. Управление с агрегата D-LP 15 с использованием уст-
ройства дистанционного управления D-RC 15
Управление DD-750 HY с помощью устройства дистан-
ционного управления D-RC 15 или посредством гидравли-
ческого привода каретки DD-AF-HY. Параллельно можно
пользоваться рукояткой-рычагом. При необходимости
можно отключить DD-AF-HY, вытянув кнопку на себя, и уп-
равлять устройством вручную.
3. Управление с агрегата D-LP 32
Управление может осуществляться непосредственно или через ручной привод каретки,
как указано в 1. При работе с автоматическим приводом каретки DD-AF-HY его можно
подсоединить непосредственно к D-LP 32; при работе с D-RC-LP32 давление масла не
должно превышать 60 л/ мин. В этом случае для соединения используются редукцион-
ные муфты:
Переходник MF с
3
/
4
на
5
/
8
дюйма Арт.№ 241632, гидравлич. шланг PH 58
5
/
8
" для LP 32
Переходник FM с
3
/
4
на
5
/
8
дюйма Арт.№ 241633, гидравлич. шланг PH 58
5
/
8
" для LP 32
Угловое соединение FM с
3
/
4
на
5
/
8
дюйма Арт.№ 241622, гидравлич. шланг PH 34
3
/
4
" для 750 HY
Угловое соединение FM с
3
/
4
на
5
/
8
дюйма Арт.№ 241621, гидравлич. шланг PH 34
3
/
4
" для 750 HY
4. Использование DD-750 HY при вертикальном бурении вверх
● Крепление на опорной плите с помощью подходящего
крепёжного элемента (минимальное растягивающее уси-
лие 12,6 кН). Пользуйтесь для монтажа быстрозажимной
колонной Хилти (Артикул № 51230)
● Для того, чтобы исключить непроизвольное движение
каретки вниз при вертикальном бурении, пользуйтесь за-
жимом-фиксатором DD-CP-L (Артикул № 235929).
● При работе с автоматическим приводом каретки DD-AF-
HY необходимо использовать соединенит. муфту высокого
давления (
5
/
8
", Арт. № 241634) для монтажа к шлангу с вы-
соким гидравлическим давлением. Благодаря этому уст-
ройству создается обратное давление, которое позволяет
продвигать наверх бурильное устройство, даже если вал
привода не работает (из-за отсутствия приложенного дав-
ления).
5. Бурение с помощью DD-750 HY под водой
В принципе это возможно. О подробностях можно справиться у специалистов Хилти.
6. Бурение с поперечным адаптером или другими сменными модулями.
См. отдельные инструкции по эксплуатации различных систем алмазного бурения Хилти.
Варианты конфигурации системы DD-750 HY и гидравлических агрегатов
D-RC15
2x D-PH 58-1
1x DD-FH 2/14-10
2x D-PH 58-10
DD-AF-HY
2x D-PH 58-10
1x D-WH 11
Printed: 28.11.2013 | Doc-Nr: PUB / 5128302 / 000 / 01
