304

-ОСТОРОЖНО-

Используется только при сверлении коронками диаметром

≤300 мм без промежуточного элемента.

-УКАЗАНИЕ-

В рукоятку вакуумной опорной плиты вмонтирован вакуум -

ный клапан, при помощи которого создается разрежение.

Регулярно проверяйте состояние уплотнителей вакуумной

плиты и заменяйте их в случае износа или повреждения.

1. Отверните 4 установочных болта таким образом, чтобы

они выступали из вакуумной опорной плиты примерно

на 5 мм.

2. Подсоедините вакуумный штуцер опорной плиты к вакуум -

ному насосу.

3. Установите станину на вакуумную опорную плиту.

4. Установите прилагаемый болт с подкладной шайбой.

5. Найдите центр предполагаемого отверстия.

6. Проведите от центра отверстия в направлении места

установки станины линию длиной примерно 800 мм.

7. На линии 800 мм отложите от центра предполагаемого

отверстия 165 мм/6

/2″.

8. Выровняйте вакуумную опорную плиту так, чтобы ее

метки совпали с линией 800 мм.

9. Выровняйте вакуумную опорную плиту так, чтобы сере -

д ина ее переднего края совпала с отметкой 165 мм/6

/2″.

-ОСТОРОЖНО- Перед использованием вакуумного насоса

ознакомьтесь с руководством по его эксплуатации. Соблюдайте

приведенные в нем указания.

10. Включите вакуумный насос и нажмите на вакуумный

клапан.

11. Если станина установлена правильно, то отпустите

вакуумный клапан и прижмите станину к основанию.

-ОСТОРОЖНО- Перед началом работы и во время ее вы -

полнения стрелка манометра должна находиться в зеленом

поле.

12. Выровняйте вакуумную опорную плиту при помощи

четырех установочных болтов. Используйте пузырьковые

уровни, встроенные на каретке.

-ВНИМАНИЕ-

Выравни вание положения анкерной

опорной плиты на вакуум ной опорной плите запрещается.

13. При горизонтальном сверлении станину следует зафик -

сировать дополнительно. (например, цепью, при -

крепленной к анкеру и т.д.)

14. Убедитесь в надежности фиксации станины.

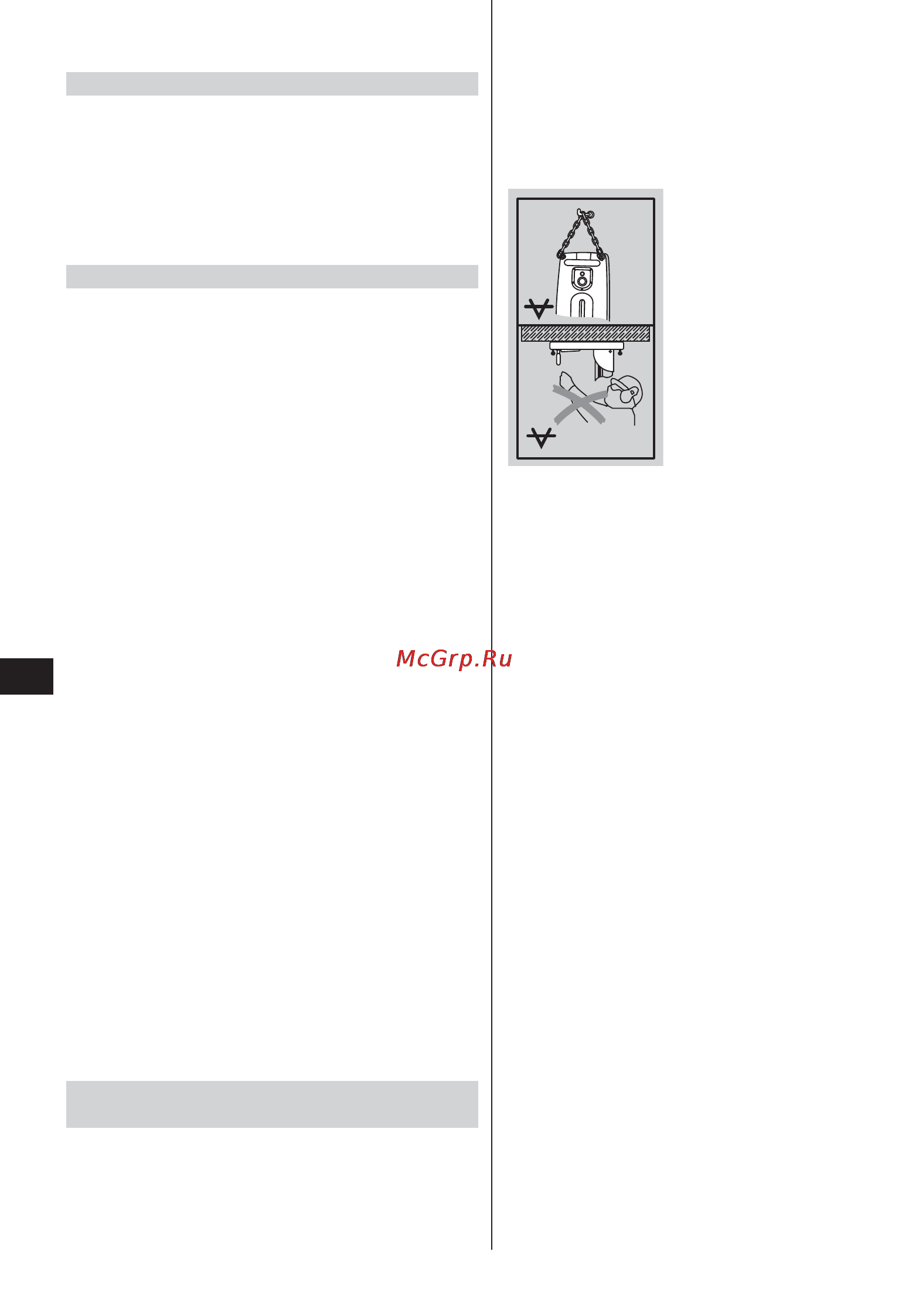

VACUUM

Сверление над головой с использованием

вакуумного крепления запрещается.

На конце направляющей установите верхний ограничитель.

Он выполняет защитную функцию и функцию концевого

упора.

6.1.2 Монтаж рукоятки 

-УКАЗАНИЕ-

Рукоятку можно установить как с левой, так и справой сторо -

ны на одной из двух осей каретки. Верхняя ось управляет

приводом каретки напрямую, нижняя ось – через редуктор.

1. Установите рукоятку на одну из осей каретки с левой или

с правой стороны.

2. Закрепите рукоятку с помощью маховичка.

6.1.3 Крепление станины с помощью анкера



-ВНИМАНИЕ-

Используйте подходящий для данного основания

анкер и следуйте указаниям по монтажу от изгото-

вителя анкеров.

-УКАЗАНИЕ-

Металлические распорные анкеры Hilti (M16) обычно исполь-

зуются для крепления оснастки для алмазного бурения на

нерастрескавшемся бетоне. Однако, при определенных

условиях может потребоваться альтернативное крепле-

ние. С вопросами относительно надежности крепления

обращайтесь в сервисную службу компании Hilti.

1. Установите подходящий анкер на расстоянии 330 мм

(идеальный вариант) от центра предполагаемого

отверстия.

2. Вверните зажимной шпиндель (принадлежность) в

анкер.

3. Установите станину через шпиндель и отцентрируйте

её положение с помощью указателя центра отверс-

тия. (при использовании проставки (принадлежность)

выровнять станину с помощью указателя центра

отверстия невозможно).

4. Наверните зажимную гайку на шпиндель, не затяги-

вая её до упора.

5. Выровняйте опорную плиту с помощью трёх устано-

вочных болтов. Для этого используйте 2 пузырько-

вых уровня, расположенных на каретке. Убедитесь в

том, что установочные болты плотно прилегают к

основанию.

6. Затяните зажимную гайку на зажимном шпинделе

гаечным ключом 27 мм. При этом запрещается исполь-

зовать ударный инструмент, например молоток, так

как можно повредить опорную плиту. Чтобы облег-

чить доступ к болтам можно откинуть распорку. Перед

вводом инструмента в эксплуатацию ее следует снова

зафиксировать на направляющей.

7. Убедитесь в надёжной фиксации станины.

6.1.4 Фиксация станины при помощи вакуумной

опорной плиты (принадлежность) 

-ОСТОРОЖНО-

Проверяйте основание, на котором должна крепиться вакуум-

ная опорная плита. Неоднородная, шероховатая поверхность

может значительно снизить эффективность вакуумного креп-

ления. Основания с ламинированными или имеющими иное

покрытие поверхностями не являются надежными.

Printed: 28.11.2013 | Doc-Nr: PUB / 5145284 / 000 / 02
