опасность защемления частей тела. Надевайте защитную
каску, защитные перчатки и защитную обувь.
6.3.1 Установка станины
-УКАЗАНИЕ-
Для монтажа станины следуйте нижеприведенным инструк -
циям.
1. Ослабьте болт сверху на диагоналевой опоре и внизу на
шарнире на правляющей.
2. Откиньте направляющую по вертикали до упора.
3. Затяните болт сверху на диагоналевой опоре и снизу на
шарнире на правляющей.
-УКАЗАНИЕ-
На конце направляющей установите верхний ограничитель. Он
выполняет защитную функцию и функцию концевого упора.
6.3.2 Монтаж рукоятки
-УКАЗАНИЕ-
Рукоятку можно установить как с левой, так и справой стороны
на одной из двух осей каретки. Верхняя ось управляет приводом
каретки напрямую, нижняя ось – через редуктор.
1. Установите рукоятку на одну из осей каретки с левой или с
правой стороны.
2. Закрепите рукоятку при помощи барашкового болта.
6.3.3 Крепление станины с помощью анкера
-ОПАСНО-
Используйте подходящий для данного основания
анкер и следуйте указаниям по монтажу от изгото-
вителя анкеров.
-УКАЗАНИЕ-
Металлические распорные анкеры Hilti (M16) обычно исполь-
зуются для крепления оснастки для алмазного бурения на
нерастрескавшемся бетоне. Однако, при определенных
условиях может потребоваться альтернативное крепле-
ние. С вопросами относительно надежности крепления
обращайтесь в сервисную службу компании Hilti.
1. Установите подходящий анкер на расстоянии 330 мм
(идеальный вариант) от центра предполагаемого
отверстия.
2. Вверните зажимной шпиндель (принадлежность) в
анкер.
3. Установите станину через шпиндель и отцентрируй-
те её положение с помощью указателя центра отверс-
тия. (при использовании проставки (принадлежность)
выровнять станину с помощью указателя центра
отверстия невозможно).
4. Наверните зажимную гайку на шпиндель, не затяги-
вая её до упора.
5. Выровняйте опорную плиту с помощью трёх регули-
ровочных болтов. Используйте для этого 2 пузырь-
ковых уровня, расположенных на каретке. Убедитесь
в том, что регулировочные болты плотно прилегают
к основанию.
6. Затяните зажимную гайку на зажимном шпинделе
гаечным ключом 27 мм. Другой способ затяжки —
затянуть задний регулировочный болт. Чтобы облег-
чить доступ к болтам можно откинуть распорку.
6.3.4 Фиксация станины при помощи вакуумной
опорной плиты (принадлежность)

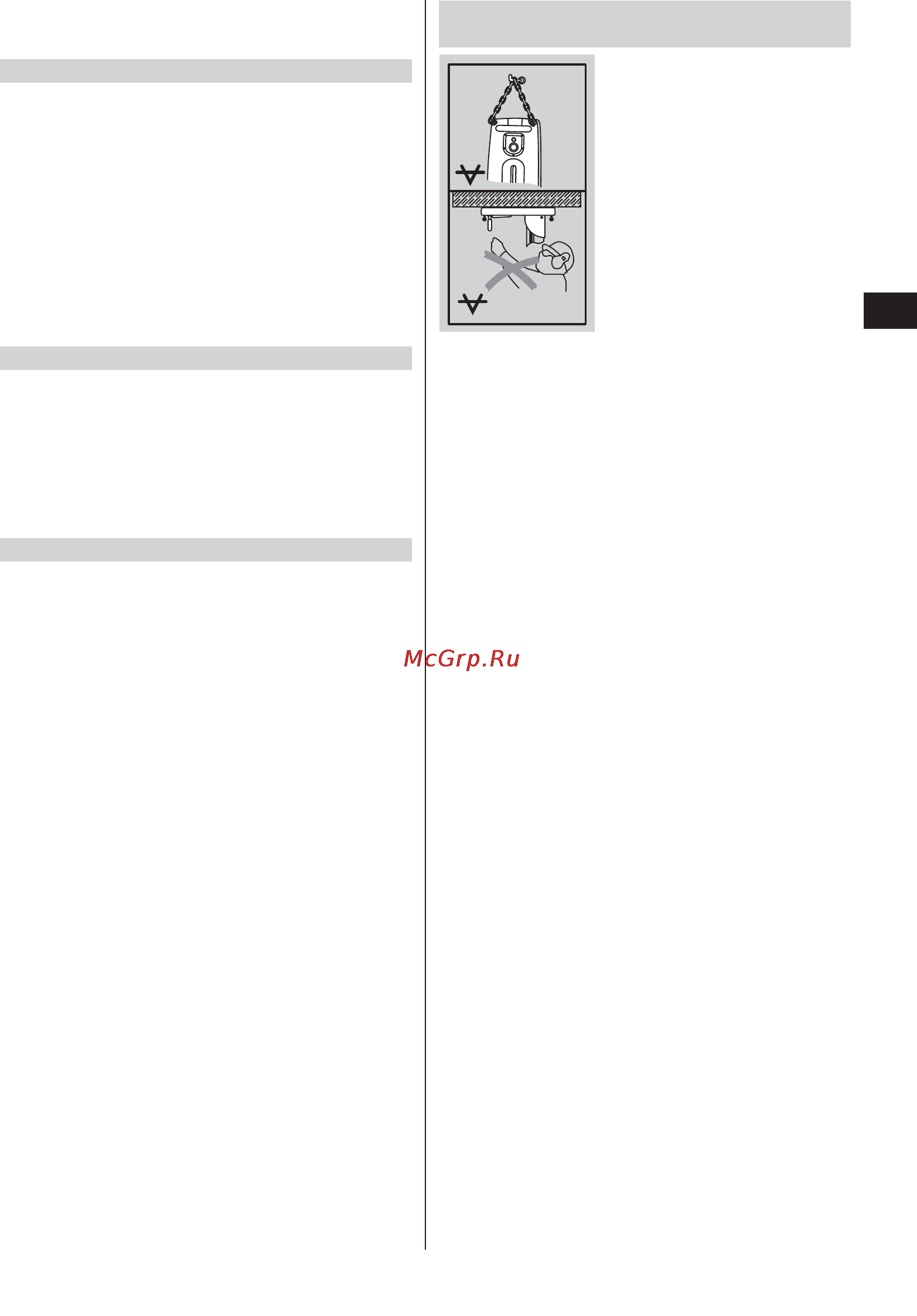

-ОСТОРОЖНО-
При горизонтальном сверлении ста-
нина должна дополнительно фик-
сироваться цепью.
Сверление над головой с использо-
ванием только вакуумного крепле-
ния запрещается.
- ОСТОРОЖНО-
Проверяйте основание, на котором должна крепиться вакуум-
ная опорная плита. Неоднородная, шероховатая поверхность
может значительно снизить эффективность вакуумного креп-
ления. Основания с ламинированными или имеющими иное
покрытие поверхностями не являются надежными.
-ОСТОРОЖНО-
Используется только при сверлении коронками диаметром
≤300 мм без промежуточного элемента.
-УКАЗАНИЕ-
В рукоятку вакуумной опорной плиты вмонтирован вакуумный
клапан, при помощи которого увеличивается разрежение.
1. Отверните 4 регулировочных болта таким образом,
чтобы они выступали из вакуумной опорной плиты
примерно на 5 мм.
2. Подсоедините вакуумный штуцер вакуумной опорной
плиты к вакуумному насосу.
3. Установите станину на вакуумную опорную плиту.
4. Установите прилагаемый винт с подкладной шайбой.
5. Найдите центр предполагаемого отверстия.
6. Проведите от центра отверстия в направлении места
установки станины линию длиной примерно 800 мм.
7. На линии 800 мм отложите от центра предполагаемого
отверстия 165 мм/6
1
2
".
8. Выровняйте вакуумную опорную плиту так, чтобы ее
метки совпали с линией 800 мм.
9. Выровняйте вакуумную опорную плиту так, чтобы середина
ее переднего края совпала с отметкой 165 мм/6
1
2
".
-УКАЗАНИЕ- Перед использованием вакуумного
насоса ознакомьтесь с руководством по его эксплу -
ата ции. Соблюдайте приведенные в нем указания.
10. Включите вакуумный насос и нажмите на вакуумный
клапан.
11. Если станина установлена правильно, то отпустите
вакуумный клапан и прижмите станину к основанию.
-ОСТОРОЖНО- Перед началом работы и во время ее
выполнения стрелка манометра должна находиться в
зеленом поле.
12. Выровняйте вакуумную опорную плиту при помощи
четырех регулировочных болтов. Используйте
VACUUM
VACUUM
Printed: 22.11.2013 | Doc-Nr: PUB / 5128334 / 000 / 02
