VACUUM
VACUUM
1. Установите подходящий анкер на расстоянии
267 мм для анкерной опорной плиты или 292 мм
(идеальный вариант) для комбинированной
опорной плиты от центра предполагаемого
отверстия.
2. Вверните натяжной шпиндель в анкер.
3. Установите опорную плиту станка на шпиндель и
выровняйте её.
4. Наверните зажимную гайку на шпиндель, не за-
тягивая её до упора.
5. Выровняйте опорную плиту с помощью 4 регули-
ровочных винтов. Убедитесь в том, что регулиро-
вочные винты плотно прилегают к основанию.
6. Затяните зажимную гайку на натяжном шпинделе
с помощью подходящего гаечного ключа.
7. Убедитесь в том, что станок прочно закреплен.

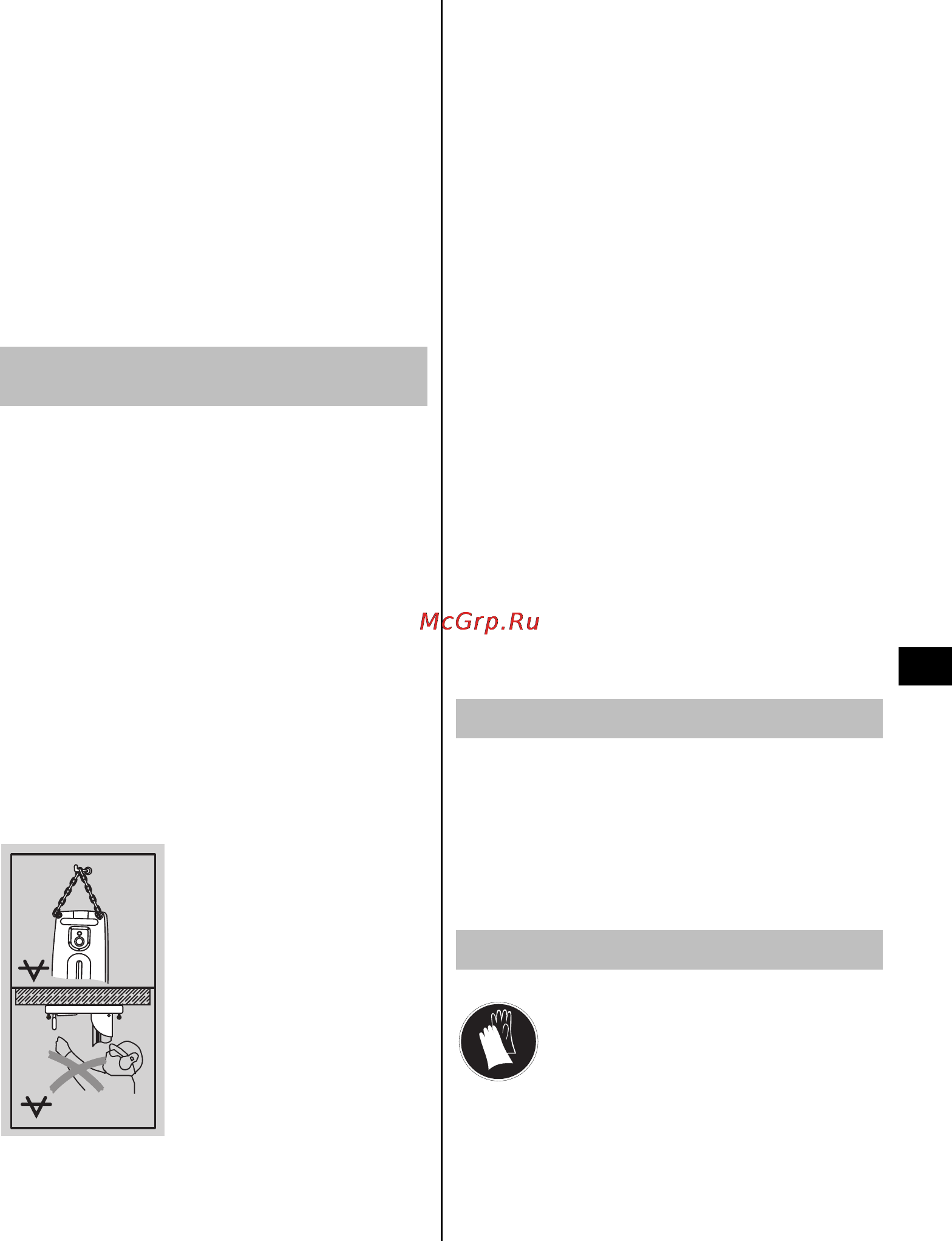

6.1.4 Крепление станины с помощью вакуума
(для станины с комбинированной опорной
плитой) 7
ОПАСНО
На основаниях с покрытием, а также на ламиниро-
ванных, шероховатых или неровных основаниях воз-
можно значительное снижение эффективности ваку-
умной системы. Проверьте, подходит ли основание
для вакуумного крепления станины.
ОПАСНО
Сверление над головой с использованием только
вакуумного крепления запрещается.
ОСТОРОЖНО
Перед использованием вакуумного насоса озна-
комьтесь с руководством по его эксплуатации и
следуйте приведенным в нем указаниям.
ВНИМАНИЕ
Перед началом работы и во время ее выполнения
стрелка манометра должна находиться в зеленом
поле.
УКАЗАНИЕ
Опция при использовании станины с анкерной и ваку-
умной опорной плитой: приверните анкернуюопорную
плиту к вакуумной опорной плите.
УКАЗАНИЕ
Обеспечьте прочное и ровное соединение вакуум-
ной и анкерной опорных плит. Убедитесь в том, что
выбранная вами сверлильная коронка не повредит
вакуумную опорную плиту.
1. Выверните 4 регулировочных винта таким обра-
зом, чтобы они выступали из комбинированной
или вакуумной опорной плиты примерно на 5 мм.
2. Подсоедините вакуумный штуцер комбинирован-
ной/вакуумной опорной плиты к вакуумному на-
сосу.
3. Найдите центр предполагаемого отверстия.
4. Проведите от центра отверстия в направлении
места установки линию длиной прим. 800 мм.
5. Нанесите на линию метку (для комбинированной
опорной плиты) на расстоянии 292 мм от центра
отверстия.
6. Включите вакуумный насос и нажмите на ваку-
умный клапан.
7. Выровняйте комбинированную/вакуумную опор-
ную плиту так, чтобы ее метки совпали с линией.
8. Если станок позиционирован правильно, отпу-
стите вакуумный клапан и прижмите его к осно-
ванию.
9. Выравнивание и крепление комбинирован-
ной/вакуумной опорной плиты выполняется с
помощью 4 регулировочных винтов.
10. При горизонтальном сверлении обязательно
использование дополнительных креплений для
станка (например цепи, прикрепленной к анкеру
ит.д.).
11. Убедитесь в том, что станок прочно закреплен.
6.1.5 Крепление станины с помощью натяжного
винта
1. Закрепите натяжной винт на верхнем конце на-
правляющей.
2. Позиционируйте станину на основании.
3. Выровняйте опорную плиту с помощью 4 регули-
ровочных винтов.
4. Зафиксируйте станину с помощью натяжного
винта.
5. Убедитесь в надежной фиксации станка.
6.1.6 Регулировка угла сверления на станине с
комбинированной опорной плитой 8910
(шаг 7,5°; макс. до 45°)
ОСТОРОЖНО
Опасность защемления пальцев шарнирами. Наде-
вайте защитные перчатки.
1. Разблокируйте рычаг (справа внизу на станине)
до расфиксации установочных шпонок.
ru
287
