REMQ8P9 + REMQ10~16P8 + REMHQ12P8Y1B
Система кондиционирования VRVIII
4PW48463-1
Инструкция по монтажу
26
Возможные комбинации показаний светодиодов и их соот-
ветствие вводимой величине веса дополнительно
заправленного хладагента (= x):
5 Вернитесь в режим установки 1 (= исходное состояние),
нажав кнопку .
Выполните пробный запуск в соответствии с описанием,
приведённым в разделе «12.4. Пробный запуск» на странице 29.
11.7. Что необходимо проверить после дозаправки
хладагента
Открыты ли запорные клапаны в контурах жидкого и
газообразного хладагента?
Записано ли количество добавленного хладагента?
12. Перед началом работы
12.1. Меры предосторожности при
техобслуживании
Обращайте внимание на вентилятор. Осматривать агрегат
при работающем вентиляторе опасно. Обязательно вы-
ключайте главный выключатель и извлекайте предохранители
из цепи управления, находящейся в наружном агрегате.
кг
H1P H2P H3P H4P H5P H6P H7P
0 x=0
w xxxxxx
1 0<x<5
w xxxxxw
2 5≤x<10
wx x x xwx
310≤x<15
w xxxxww
415≤x<20
wx x xwx x
5 20≤x<25
wx x xwxw
6 25≤x<30
w xxxwwx
7 30≤x<35
w xxxwww
8 35≤x<40
wx xwx x x
9 40≤x<45
wx xwx xw
10 45≤x<50
wx xwxwx
11 50≤x<55
wx xwxww
12 55≤x<60
wx xwwx x
13 60≤x<65
wx xwwxw
14 65≤x<70
wx xwwwx
15 70≤x<75
wx xwwww
16 75≤x<80
wxwxxxx
17 80≤x<85
wxwx x xw
18 85≤x<90
wxwx xwx
19 90≤x<95
wxwx xww
20 95≤x<100
wxwxwx x
21 100≤x
wxwxwxw
ПРИМЕЧАНИЕ
Если в процессе ввода вы совершили ошибку,
нажмите кнопку , чтобы вернуться
в режим установки 1 (= исходное состояние).
Светодиод H1P погаснет x.
Повторите процедуру ввода, начиная с шага 2.
Не забудьте открыть запорные клапаны после
заправки хладагента.
Работа системы при закрытых клапанах приведет
к поломке компрессора.
BS1 MODE
BS1 MODE
ПРЕДУПРЕЖДЕНИЕ:
ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Меры предосторожности при обслуживании
инверторного оборудования
1 Не открывайте крышку блока электродеталей
в течение 10 минут после отключения электро-
питания.
2 Измерьте напряжение между клеммами на
клеммной колодке электропитания с помощью
тестера и убедитесь в том, что электропитание
отключено.

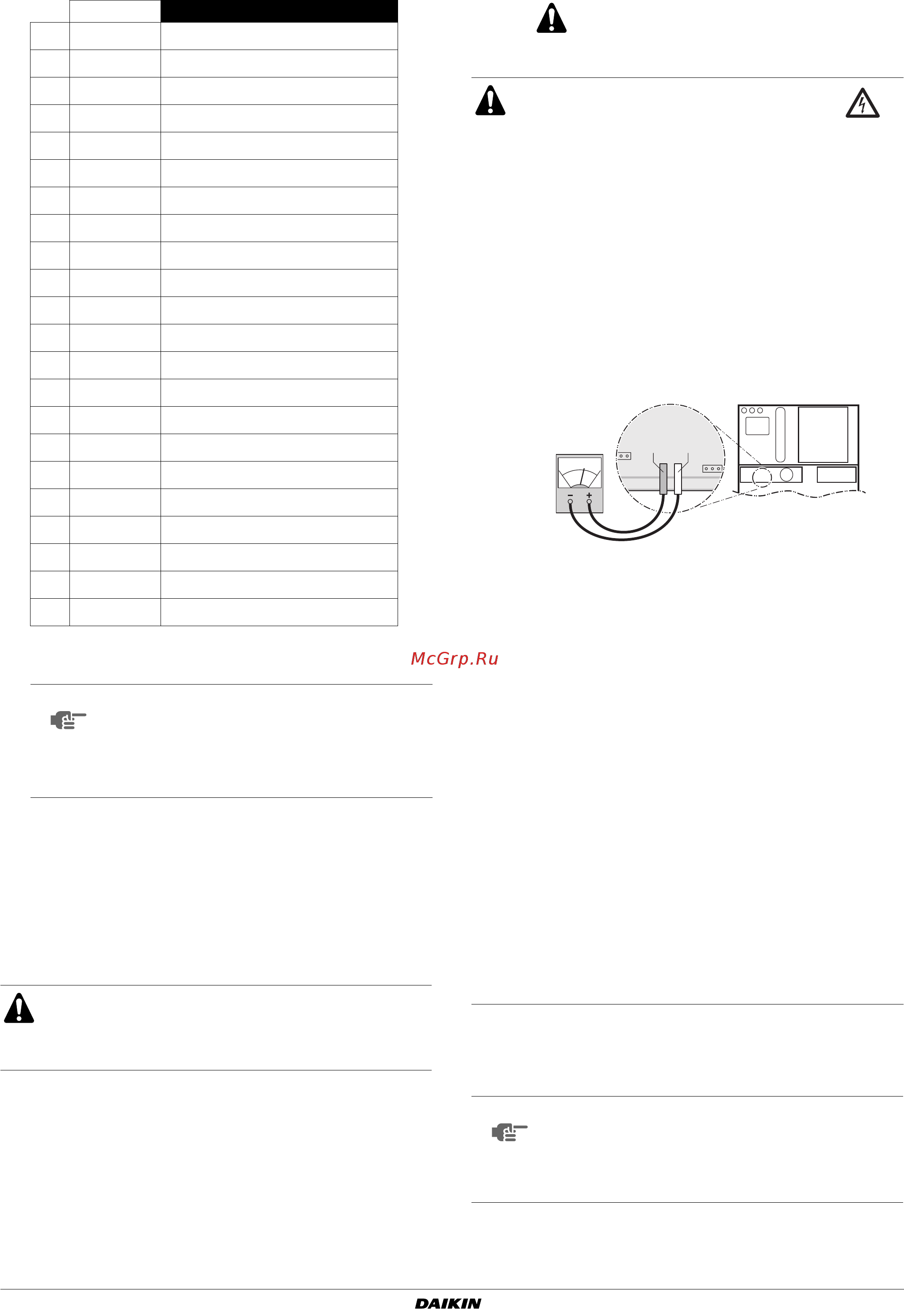

Кроме того, выполните измерения в указанных на
рисунке точках с помощью тестера и убедитесь
в том, что напряжение ёмкости в основной цепи
составляет менее 50 В постоянного тока.
3 Во избежание повреждения печатной платы при-
касайтесь к неокрашенной металлической детали
для снятия статического электричества, прежде
чем снимать и одевать разъёмы.
4 Техническое обслуживание инверторного оборудо-
вания можно начинать только после снятия
соединительных разъёмов электродвигателей
вентиляторов в наружном агрегате X1A, X2A,
X3A, X4A (только X3A и X4A для агрегатов типов
REYQ14+16 + REYHQ12). Следите за тем, чтобы
не прикоснуться к деталям, находящимся под
напряжением
(Если под действием сильного ветра вентилятор
будет вращаться, он может подавать электри-
чество в конденсатор или основную цепь, что
приведёт к поражению электрическим током).
5 По окончании технического обслуживания
оденьте соединительный разъём на место.
В противном случае на пульте дистанционного
управления будет отображён код ошибки E7
, и
нормальная работа будет невозможна.
Подробности смотрите на электрической схеме,
нанесённой на обратную сторону крышки блока
электродеталей.
ПРИМЕЧАНИЕ
Соблюдайте меры предосторожности!
Для защиты печатной платы прикоснитесь рукой
к корпусу электрического щитка, чтобы снять
статическое электричество с тела перед про-
ведением технического обслуживания.
A2P
A2P
A1P
A3P
TP1 TP2
